Raccordement des extensions
Les entrées filaires de la centrale
La centrale dispose des entrées filaires suivantes :
10 entrées Tout Ou Rien (TOR) entièrement paramétrables et libres d'affectation
-
8 entrées analogique résolution 10bits entièrement paramétrables et libres d'affectation
-
-
1 entrée dédiée cellule crépusculaire (réf. F-STC). Le raccordement non polarisé des 2 fils de la
cellule s'effectue entre cette entrée et un 0V
1 entrée Auto-Protection TOR pour la surveillance éventuelle de l'Auto-Protection des sirènes et
-
détecteurs vols. Tous les contacts d'Auto-Protection sont à câbler en série et à relier entre cette
entrée et un 0V. Déplacer le cavalier d'Auto-Protection en cas d'utilisation de cette entrée
2 entrées pour microphone Electret afin de permettre l'écoute phonique à distance par téléphone.
-
Nécessite le raccordement d'un modem équipé de 2 jacks de phonie (réf. modemGSM-V3)
1 entrée Transformateur d'Intensité (réf. F-TI-V3) pour la fonction de délestage
-
Ne jamais appliquer sur ces entrées des tensions supérieures à 24V et en aucun cas
du 230V, sous peine de destruction de la carte électronique et de risques d'électrocution pour les
personnes.
La partie gauche du plan de câblage de la Carte principale de Varuna3 page 27 indique des exemples de
raccordement de ces entrées.
Nota : le raccordement des détecteurs vol en boucles équilibrées sur les entrées analogiques offre
l'avantage de n'utiliser que 2 fils pour transmettre à la centrale 3 informations : l'alarme vol, l'alarme
d'Auto-Protection par ouverture de boucle et l'alarme d'Auto-Protection par court-circuit de la boucle.

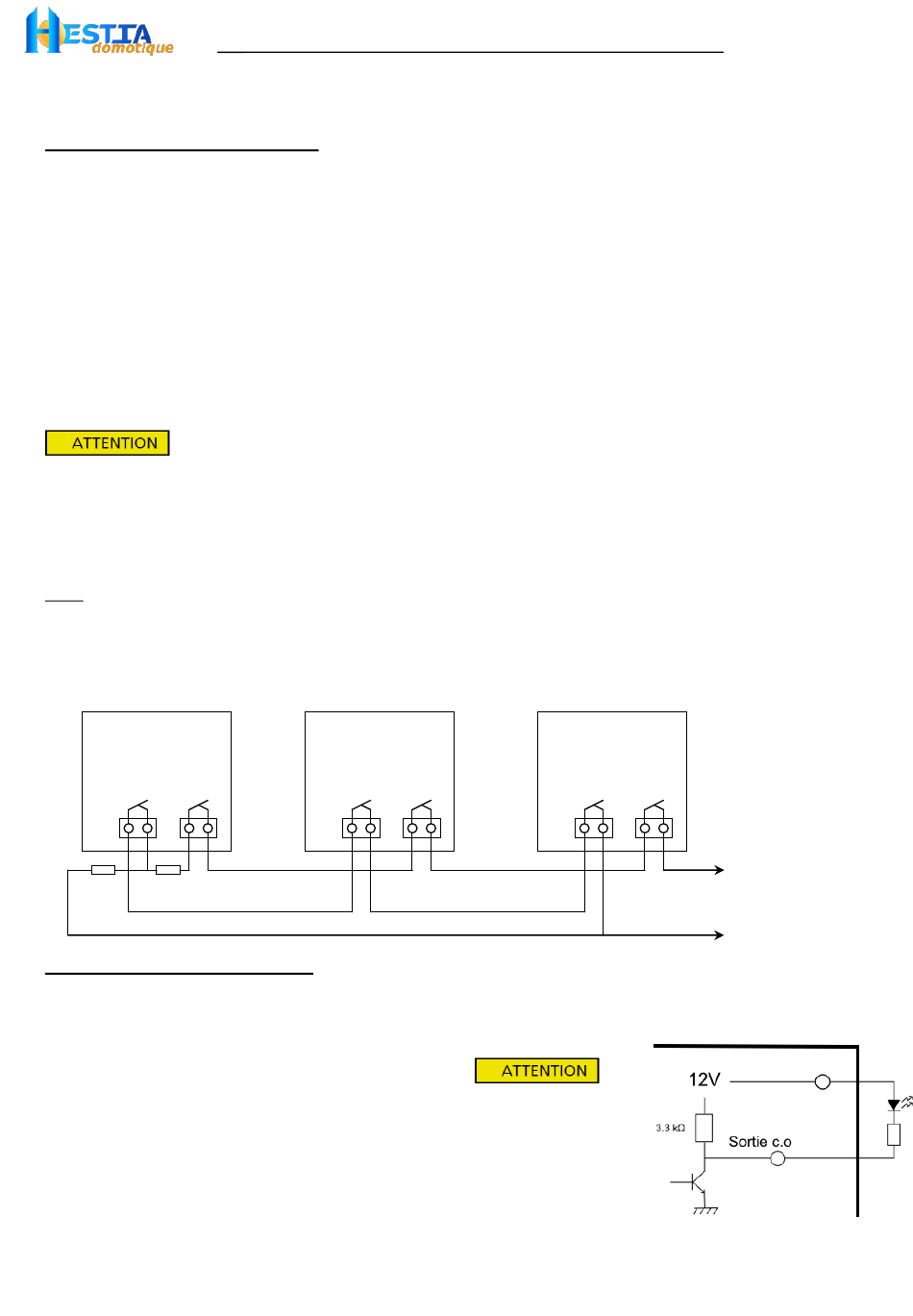

Le schéma ci-dessous précise le raccordement de plusieurs détecteurs sur une entrée analogique déclarée
en type « boucle équilibrée » :
Détecteur N°1
Contact
Contact
Alarme
AP
1K5
1K5
Les sorties filaires de la centrale
2 sorties directes à contact sec RT 16A-250V entièrement paramétrables et libres d'affectation
-
(sorties directes 1 et 2). Ces contacts sont libres de potentiel.
-
6 sorties directes à collecteur ouvert entièrement paramétrables et
libres d'affectation (sorties directes 3 à 8).
sorties commutent un 0V pour la commande de bobine de relais
12V ou de témoins lumineux, courant max 100 mA. Le commun de
ces 6 sorties est le +12V.
-
1 sortie sirène système intérieure 12V autoalimentée ou non.
1 sortie Haut Parleur extérieure d'impédance 8 Ω avec réglage
-
indépendant du volume
-
1 sortie buzzer pour déporter éventuellement le buzzer de la centrale. Utiliser un buzzer actif
connecté entre cette sortie et un +12V.
Manuel d'installation du système Varuna3-e (version 12/12/2014)
Technologie filaire traditionnelle
Détecteur N°2
Contact
Contact
Alarme
AP
7
Détecteur N°3
Contact
Contact
Alarme
AP
Ces
Copyright 2014 Hestia France
Entrée analogique
0 V
