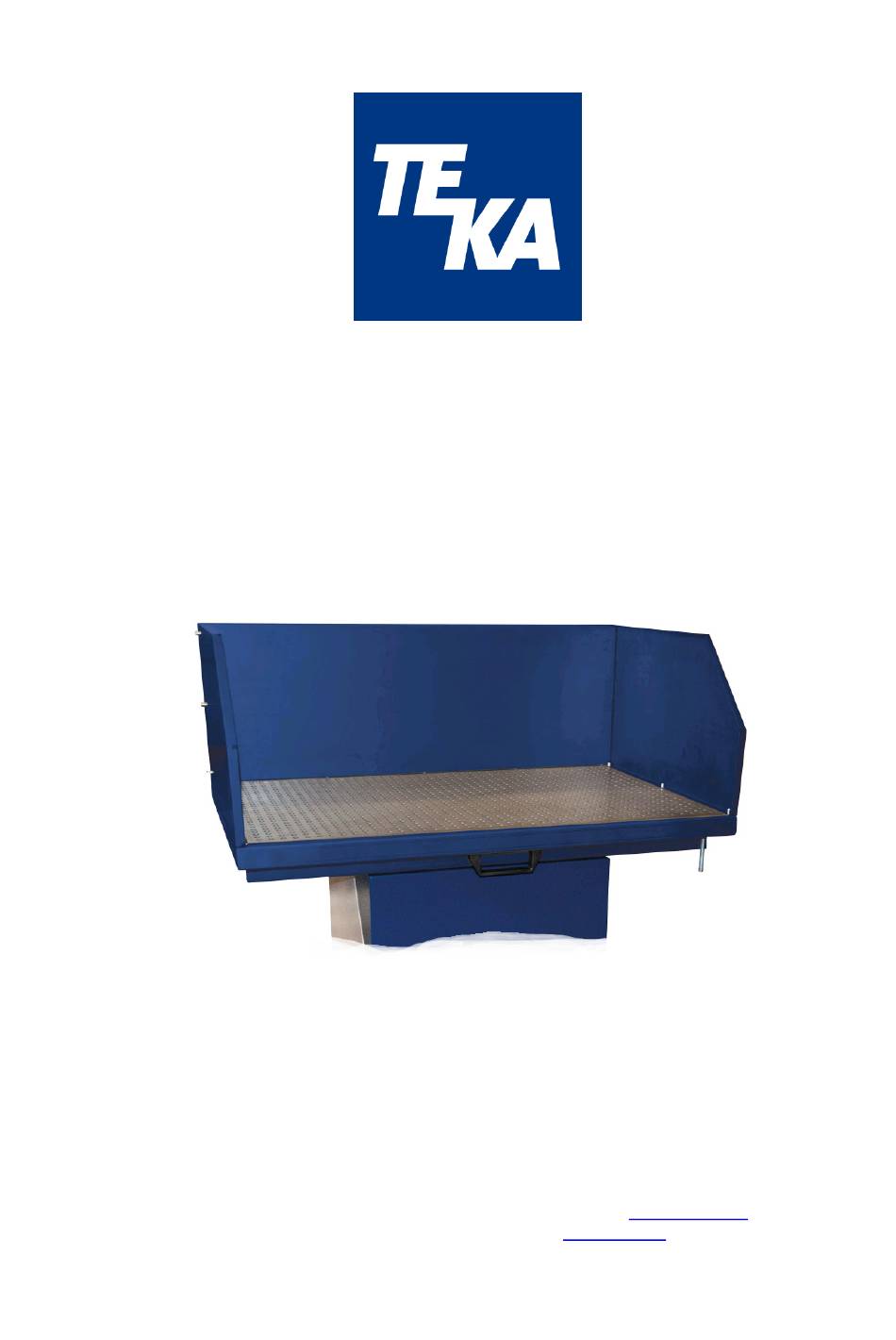

Mode d'emploi
(traduction du mode d'emploi original)

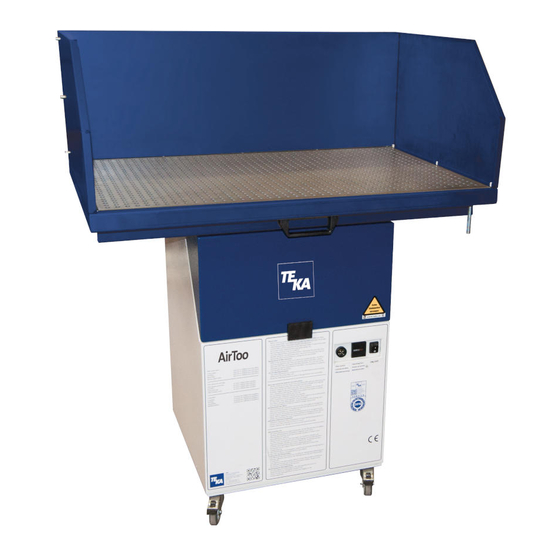

Support du plan de travail
pour l'unité de filtration „filtoo" / „AirToo" de TEKA
TEKA Absaug- und Entsorgungs-
technologie GmbH
Industriestraße 13 D-46342 Velen
Boîte postale 1137 D-46334 Velen
Tél. : +49 (0) 2863 9282-0
Fax : +49 (0) 2863 9282-72
E-mail :
sales@teka.eu
www.teka.eu
Publicité
Table des Matières
Manuels Connexes pour Teka filtoo
Sommaire des Matières pour Teka filtoo
- Page 1 Mode d’emploi (traduction du mode d'emploi original) Support du plan de travail pour l'unité de filtration „filtoo“ / „AirToo“ de TEKA TEKA Absaug- und Entsorgungs- technologie GmbH Industriestraße 13 D-46342 Velen Boîte postale 1137 D-46334 Velen Tél. : +49 (0) 2863 9282-0...
-
Page 2: Table Des Matières
Nettoyage du bac de support supérieur 6.2 Nettoyage du bac de support inférieur 6.3 Nettoyage / remplacement de l'optionnel filtre à maille en aluminium 6.4 Remplacement du filtre de l'unité de filtration „filtoo“ / „AirToo“ Liste des pièces détachées BA_Arbeitsflächenaufsatz_filtoo_AirToo_161124_FR.doc... -
Page 3: Description Des Composants Du Système / Données Techniques
Point d'application pour la mise à la terre du dispositif de soudage Pos.5 Poignée pour relever le plan de travail Pos.6 Unité de filtration „filtoo“ / „AirToo“ de TEKA Surface d'appui environ 1100 x 700 mm Charge admis- 30 kg au maximum sible sur la (écartez tous le matériel de la surface d'appui avant de déplacer l'unité... -
Page 4: Préface
Nous vous remercions pour votre confiance et vous souhaitons beaucoup de succès. Usage conforme Le support du plan de travail sert - monté sur l'unité de filtration „filtoo“ / „AirToo“ - à supporter des pièces à meuler ou souder. Les particules de poussière et de fumée produites lors du traitement peuvent au même temps être aspirées par l'unité... -
Page 5: Mise En Service
Afin de pouvoir correctement monter le support du plan de travail, l'orifice d'aspiration supérieur du „filtoo“ / „AirToo“ doit être ouvert, c.-à-d. que l'orifice d'aspiration ne doit pas être fermé par une plaque de recouvrement. Les 8 filets M6 seront utilisés plus tard lors du montage du support du plan de travail. -
Page 6: Montage De La Substructure
La substructure est livrée en tant qu'unité pré-montée. Fixez la substructure sur le „filtoo“ / „Air- Too“ en utilisant les 8 vis M6x12 et les 8 filets du „filtoo“ / „AirToo“. Veuillez trouver la position de montage dans la figure. -
Page 7: Montage Des Parois Latérales
5.4 Montage des parois latérales Fixez les parois latérales sur le support à l'aide de 3 vis M6x12 pour chaque paroi. 5.5 Montage de la paroi arrière Fixez la paroi arrière sur le support à l'aide de 5 vis M6x12. La paroi arrière doit également être fixée aux deux côtés sur les parois latérales à... -
Page 8: Montage De La Vis M12X50
5.6 Montage de la vis M12x50 Montez la vis M12x50 au trou prévu. Veuillez trouver la position de montage de la vis dans la fi- gure. La vis pourra être utilisée en tant que point d'application pour la mise à la terre du dispositif de soudage lors des soudages exécutés ultérieurement. -
Page 9: Maintenance
Maintenance Le dispositif doit être nettoyé occasionnellement en raison des dépôts de particules de poussière gros- sier. L'intervalle de nettoyage dépend des conditions d'opération particulières et de ce fait ne peut pas être prédéterminé. Les opérations effectuées sur l'installation ouverte vous exposent à un danger de remise en marche inopiné... -
Page 10: Nettoyage / Remplacement De L'optionnel Filtre À Maille En Aluminium
6.4 Remplacement du filtre de l'unité de filtration „filtoo“ / „AirToo“ Si le remplacement d'un filtre de l'unité de filtration „filtoo“ / „AirToo“ est nécessaire, relevez le plan de travail afin de pouvoir ouvrir la trappe d'entretien du „filtoo“ / „AirToo“.
