Leistungen Bauhöhe über
(W) alles (H) (mm)
600 +1000 1205
750 +1000 1530
900 +1000 1855
1
B
A
C
3) Geräteanschluss
- Das Gerät muss mit einer Spannung von 230V 50 Hz ver-
sorgt werden.
- Der Anschluss an die Stromquelle erfolgt über
ein 3-Draht-Kabel (Braun=Phase, Blau=Nulleiter,
Schwarz=Steuerdraht) mit Hilfe einer Anschlussdose.
In feuchten Räumen wie Duschräumen und Küchen muss
sich die Anschlussdose mindestens 25 cm vom Boden
befinden.
- Die Installation ist mit einer omnipolaren Vorrichtung, die
eine mindestens 3 mm große Kontaktöffnungsweite erlaubt, auszurüsten.
- Der Erdungsanschluss ist verboten. Nicht den Steuerdraht (schwarz) an die Erdung anschließen.
- Sollte das Netzkabel zu kurz oder beschädigt sein, muss es ausgetauscht werden. Dies erfordert Spezialwerkzeug und
muss von einer qualifizierten Person durchgeführt werden, um jegliches Risiko zu vermeiden.
- Wird ein Steuergerät oder gesteuertes Gerät über eine 30mA-Differential geschützt, muss die
Stromversorgung des Steuerdrahts auf diesem Differential ebenfalls geschützt werden.

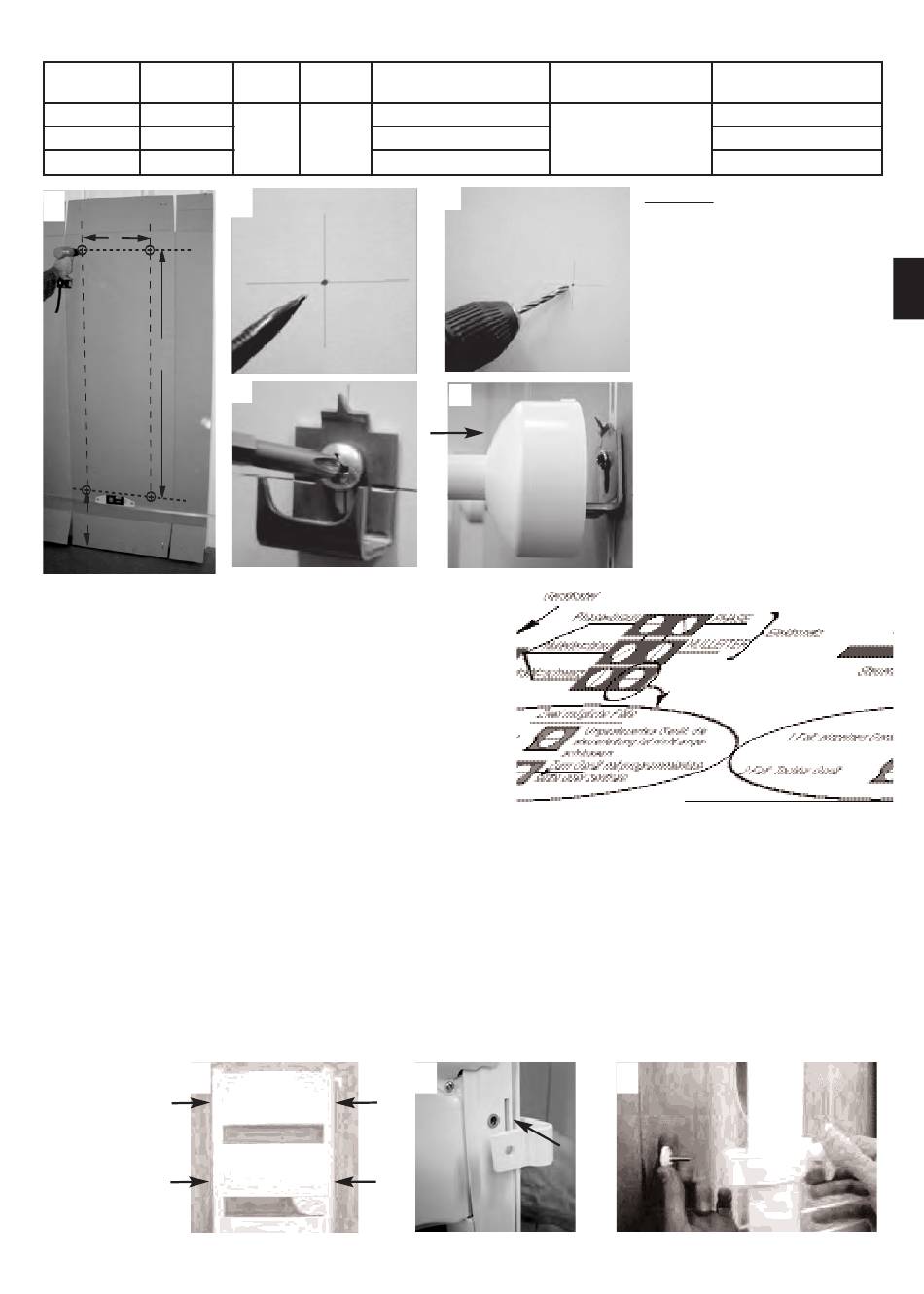

4) Wie befestigt man die 2 Wandhaken?
1/Wählen Sie aus den je nach der Leistung Ihres Geräts 4 bis 6 verfügbaren Plätzen aus.
2/Den Haken in die Öffnung der Strebe eindrücken.
3/Festschrauben.
1
Breite
Stärke (mm)
(L) (mm) Befestigungspratzen (mm)
550 153
2
4
Maß (A)
Befestigungspratzen (mm)
1108
1433
1758
3
5
2
Maß (B) Maß (C)
Befestigungspratzen (mm)
503
Hinweis: Die mitgelieferten Dübel
sind Standarddübel.
Bei Spezialhaltern, müssen
andere geeignete Dübel verwendet
werden.
3
277
262
262
D
