Exemple: étalonnage sur 2 points:
Immergez la sonde de température de l'appareil de me-
sure de référence dans le liquide du bain:

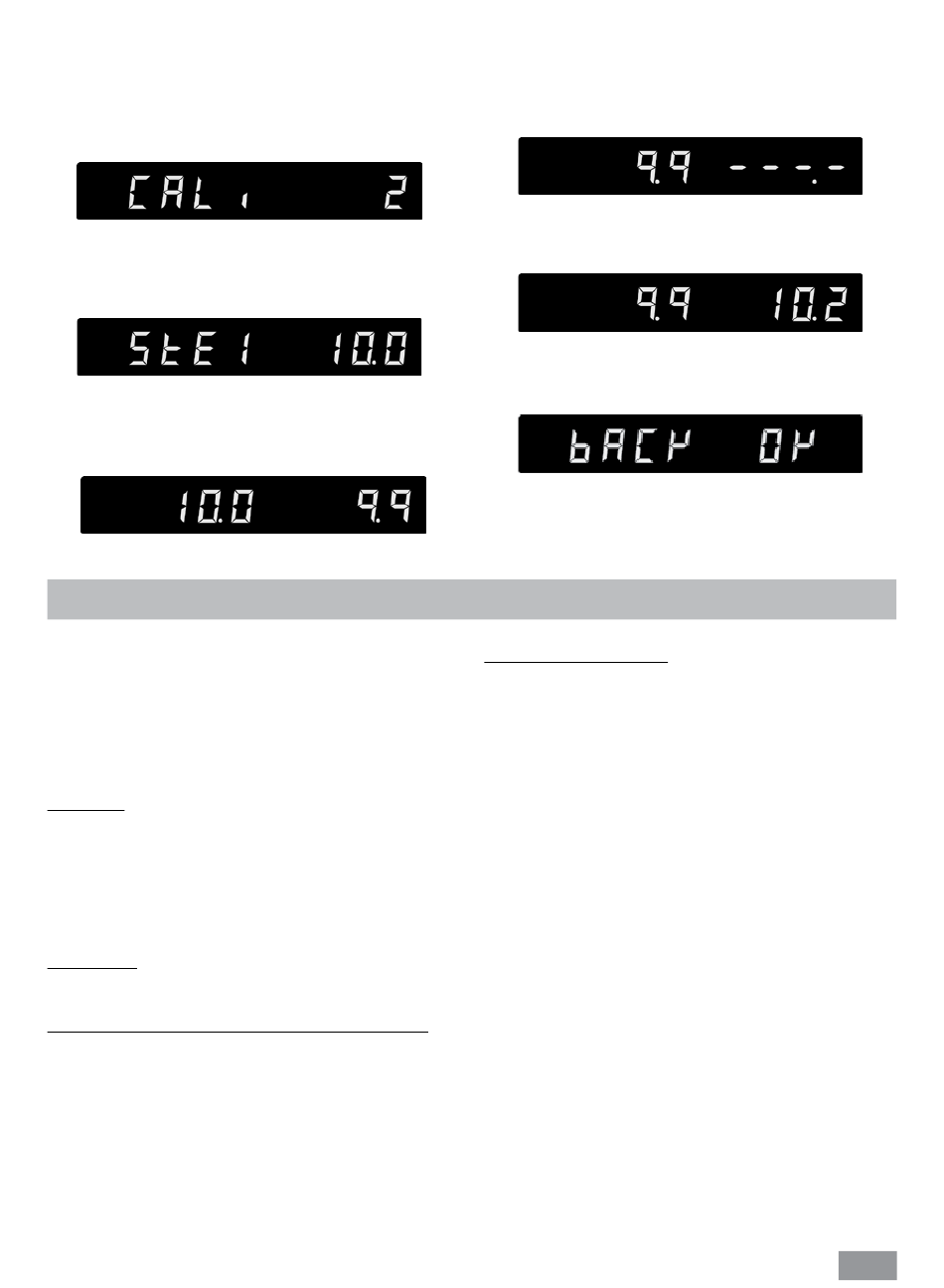

Dans le menu, sélectionnez l'option Étalonnage sur 2
points. Pour commencer l'étalonnage en 2 points, ap-
puyez sur la touche «OK/Pump» (E).
Réglez la température du premier point (point 1, par
ex. 10 °C) avec la touche «Pump (+)» (F) ou la touche
«Pump (-)» (G). Confirmez le réglage en appuyant sur la
touche «OK/Pump» (E).
Dans la partie gauche de l'affichage apparaît la valeur
réglée (10 °C) et dans la partie droite apparaît la valeur
de la température réelle mesurée. La LED «Set» (O) cli-
gnote brièvement.
L'appareil peut être utilisé en mode «Remote» (à distance)
via le port RS232 (10 voir Fig. 1) ou le port USB (11 voir
Fig. 1) à l'aide d'un PC connecté et, par exemple, du logi-
ciel de laboratoire labworldsoft
Remarque: pour ce faire, respectez la configuration minimale
requise, ainsi que le mode d'emploi et les aides du logiciel.
Port USB:
L'Universal Serial Bus (USB) est un système de bus en série
permettant de relier l'appareil au PC. Les appareils dotés de
l'USB peuvent être reliés entre eux en cours de fonctionne-
ment (hot-plugging). Les appareils reliés et leurs caractéris-
tiques sont détectés automatiquement. L'interface USB peut
aussi être utilisée pour la mise à jour du microprogramme.
Pilote USB:
Téléchargez d'abord le pilote actuel pour les appareils
IKA
dotés d'un port USB à l'adresse:
®
http://www.ika.com/ika/lws/download/usb-driver.zip.
Installez le pilote en exécutant le fichier Setup. Reliez en-
suite l'appareil IKA
au PC avec un câble USB.
®
La communication des données se fait via un port COM
virtuel. La configuration, la syntaxe d'instruction et les
instructions du port COM virtuel sont identiques à celles
décrites pour l'interface RS 232.
Interfaces et sorties
.
®
L'appareil démarre maintenant et effectue le réglage
sur la valeur définie. Quand la température a atteint la
valeur définie et que celle-ci est constante, la LED «Set»
(O) arrête de clignoter et l'affichage suivant apparaît.
La valeur de la température mesurée par l'appareil s'af-
fiche à gauche.
Saisir la valeur d'étalonnage du compteur de référence
(p. ex. 10,2 °C) à l'aide de la touche «Pump (+)» (F) ou
de la touche «Pump (-)» (G).
Confirmez la valeur en appuyant sur la touche «OK/
Pump» (E). Pour revenir à l'écran précédent, appuyez
sur la touche «Temp» (B).
Appuyer (Back)
L'étalonnage du premier point est maintenant terminé.
L'étalonnage de l'autre point se fait de la même manière.
Interface série RS 232:
Configuration
- La fonction des câbles d'interface entre l'agitateur et le
système d'automatisation répond à une sélection des
signaux spécifiés par la norme EIA RS 232, conforme à la
norme DIN 66 020 Partie 1.
- Pour les caractéristiques électriques des câbles d'inter-
face et l'affectation des états des signaux s'applique la
norme RS 232, conforme à la norme DIN 66 259 Partie 1.
- Procédure de transmission: transmission asynchrone des
caractères en mode start - stop
- Mode de transmission: bidirectionnelle simultanée
- Format des caractères: représentation des caractères
conforme au format de données prescrit par la norme
DIN 66 022 pour le mode start - stop, 1 bit de start, 7 bits
de caractères, 1 bit de parité (pair = even); 1 bit de stop.
- Vitesse de transmission: 9600 bit/s.
- Gestion du flux de données: none
- Procédure d'accès: la transmission de données de l'agita-
teur à l'ordinateur s'effectue uniquement à la demande
de ce dernier.
OK
13
