Sommaire des Matières pour IKA RC 2 basic

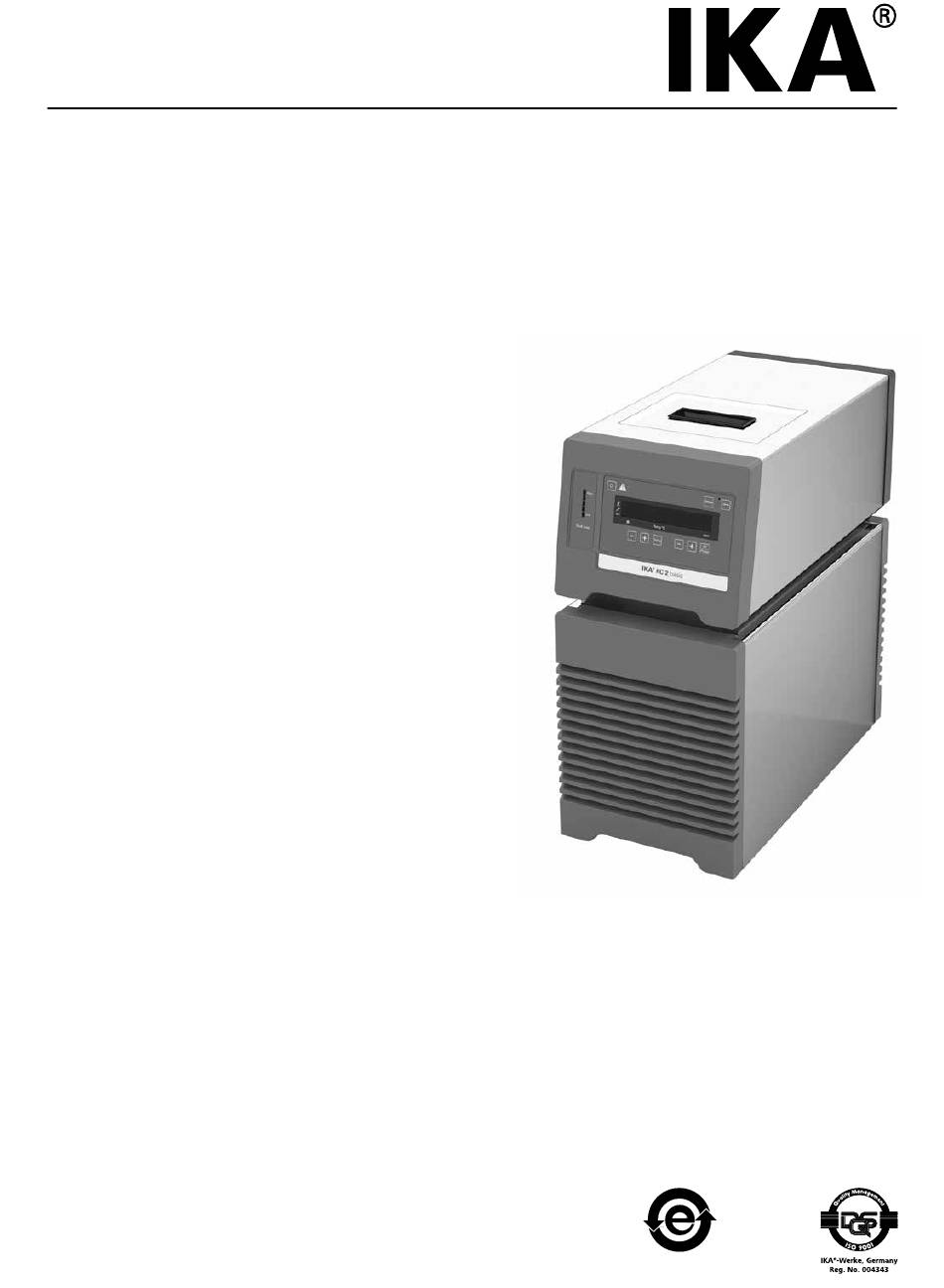

- Page 1 20000004342a RC 2 basic_112016 RC 2 basic ® Mode d’emploi...
-
Page 2: Désignation
Fig. 2 Fig. 1 Pos. Désignation Tableau de commande et affichage Interrupteur Prise secteur Grille de ventilation Clapet d’ouverture de remplissage Raccord de pompe IN Raccord de pompe OUT Overflow Backflow Port RS 232 Port USB Poignée... -
Page 3: Table Des Matières
Contenu de la livraison ............................. 6 Préparatifs ..............................6 Installation: ..............................6 Raccordement des tuyauteries/flexibles ......................6 Remplissage et vidage ............................7 Liquides (informations standards sur les liquides IKA ) ..................8 ® Déplacement de l’appareil ..........................9 Tableau de commande et affichage ......................9 Mise en service ............................10... -
Page 4: Déclaration De Conformité
• La prise utilisée doit être mise à la terre (contact à conduc- pients fermés et sous une hotte d’aspiration adaptée. En teur de protection). cas de questions, contactez IKA ® • L’indication de la tension de la plaque signalétique doit coïncider avec la tension du réseau. -
Page 5: Liquides
• Les liquides sont refroidis et mis en circulation selon les paramètres prescrits à l’aide d’un refroidisseur à circula- Liquides: ATTENTION tion. Dans ce cadre, il existe des dangers liés aux tem- N’utilisez que des liquides qui pératures basses et aux risques généraux que présente satisfont aux exigences de sé- l’utilisation de l’énergie électrique. -
Page 6: Déballage
Déballage • Déballage: • Contenu de la livraison: - Déballez l‘appareil avec précaution - RC 2 basic - En cas de dommage, établissez immédiatement un constat - Câble secteur correspondant (poste, chemins de fer ou transporteur). - Olive de flexible, diamètre nominal 8 (2 p.) - Olive de flexible, diamètre nominal 12 (2 p.) -
Page 7: Remplissage Et Vidage
Remarque: Si aucun système externe n’est nécessaire, fermez les raccords de pompe IN et OUT à l’aide des écrous d’accouplement et des bouchons fournis. Niveau bas (Low Level) • Remplissage et vidage: - Avant de remplir le bain de liquide, ouvrez la grille de ventilation comme indiqué... -
Page 8: Liquides (Informations Standards Sur Les Liquides Ika ® )
• Liquides (informations standards sur les liquides IKA ® Désignation IKA N° ® Gamme de température Gamme de température Température de Point d’éclair de fonctionnement de fonctionnement pour sécurité (°C) pour l’utilisation en l’utilisation en salle de (°C) salle de bains bains (°C) -
Page 9: Déplacement De L'appareil
• Déplacement de l’appareil: Évacuez tout liquide du bain avant de déplacer l’appareil vers un autre emplacement. L’appareil peut être soulevé et déplacé avec les poignées sur les côtés supérieur et inférieur (12, voir Fig. 1). Les rouleaux permettent de déplacer l’appareil sur les surfaces planes en soulevant et en faisant glisser l’avant. -
Page 10: Mise En Service
Mise en service Avant la mise en service, il faut L’appareil passe en veille et est prêt à fonctionner. AVIS s’assurer que l’appareil n’a pas été déplacé pendant une heure. Modifiez le réglage de la température à l’aide de la touche «Temp (+)»... -
Page 11: Menu «Réglages
Menu «Réglages» • Structure des menus ’ Réglage d usine activé Mode de fonctionnement (MODE) 40 °C Température max. (HI T) -20 °C Température min. (LO T) 3200 rpm Vitesse de rotation pompe max. (HI R) 1000 rpm Vitesse de rotation pompe min. (LO R) Type de liquide (FLUI) activé... -
Page 12: Type De Régulation De Température (Auto)
• Type de régulation de température (AUTO): Coefficient proportionnel PID (Kp 1) AUTO 1: AUTO 1 est un réglage par défaut. Les ré- Le coefficient proportionnel Kp est l’amplification de la glages par défaut PID sont utilisés automatiquement. régulation et il détermine l’effet direct de l’écart de ré- Courbe de refroidissement en régulation AUTO 1 gulation (différence entre les températures de consigne (AUTO 1) :... -
Page 13: Exemple: Étalonnage Sur 2 Points
- Procédure d’accès: la transmission de données de l’agita- Installez le pilote en exécutant le fichier Setup. Reliez en- teur à l’ordinateur s’effectue uniquement à la demande suite l’appareil IKA au PC avec un câble USB. ® de ce dernier. -
Page 14: Syntaxe Et Format Des Instructions
- Chaque instruction distincte (y compris les paramètres et directement à l’agitateur. Avec labworldsoft®, vous dis- les données) et chaque réponse se terminent par CR LF posez d’un pack logiciel IKA confortable sous MS Win- ® (code: hex 0x0d hex 0x0A) et ont une longueur maxi- dows pour commander l’agitateur et saisir les données de... -
Page 15: Entretien Et Nettoyage
N’envoyez pour réparation que des appareils nettoyés Ne nettoyez les appareils qu’avec les produits de net- et exempts de substances dangereuses pour la santé. toyage autorisés par IKA ® Pour cela, demandez le formulaire “Certificat d’innocuité“ auprès d’IKA , ou téléchargez le formulaire sur le site web... -
Page 16: Codes D'erreur
Flexible en PUR (diamètre nominal 8 mm) Labworldsoft ® H.PUR.12 Flexible en PUR (diamètre nominal 12 mm) H.FKM.8 Flexible en FKM (diamètre nominal 8 mm) H.FKM.12 Flexible en FKM (diamètre nominal 12 mm) Vous trouverez d’autres accessoires sur le site: www.ika.com. -
Page 17: Caractéristiques Techniques
Caractéristiques techniques Tension de service 230 ± 10% / 100–115 ± 10% Fréquence 50 / 60 Puissance absorbée maxi Plage de température de travail °C -20 ... RT Plage de température de service °C -20 ... + 80 (avec chauffage externe) Constance de la température –... -
Page 18: Garantie
En conformité avec les conditions de vente et de livraison La garantie ne s’étend pas aux pièces d’usure et n’est pas d‘IKA , la garantie sur cet appareil est de 24 mois. En cas valable en cas de défauts dus à une utilisation non conforme ®... - Page 19 -Werke GmbH & Co.KG ® Janke & Kunkel-Str. 10 D-79219 Staufen Tel. +49 7633 831-0 Fax +49 7633 831-98 sales@ika.de www.ika.com...
