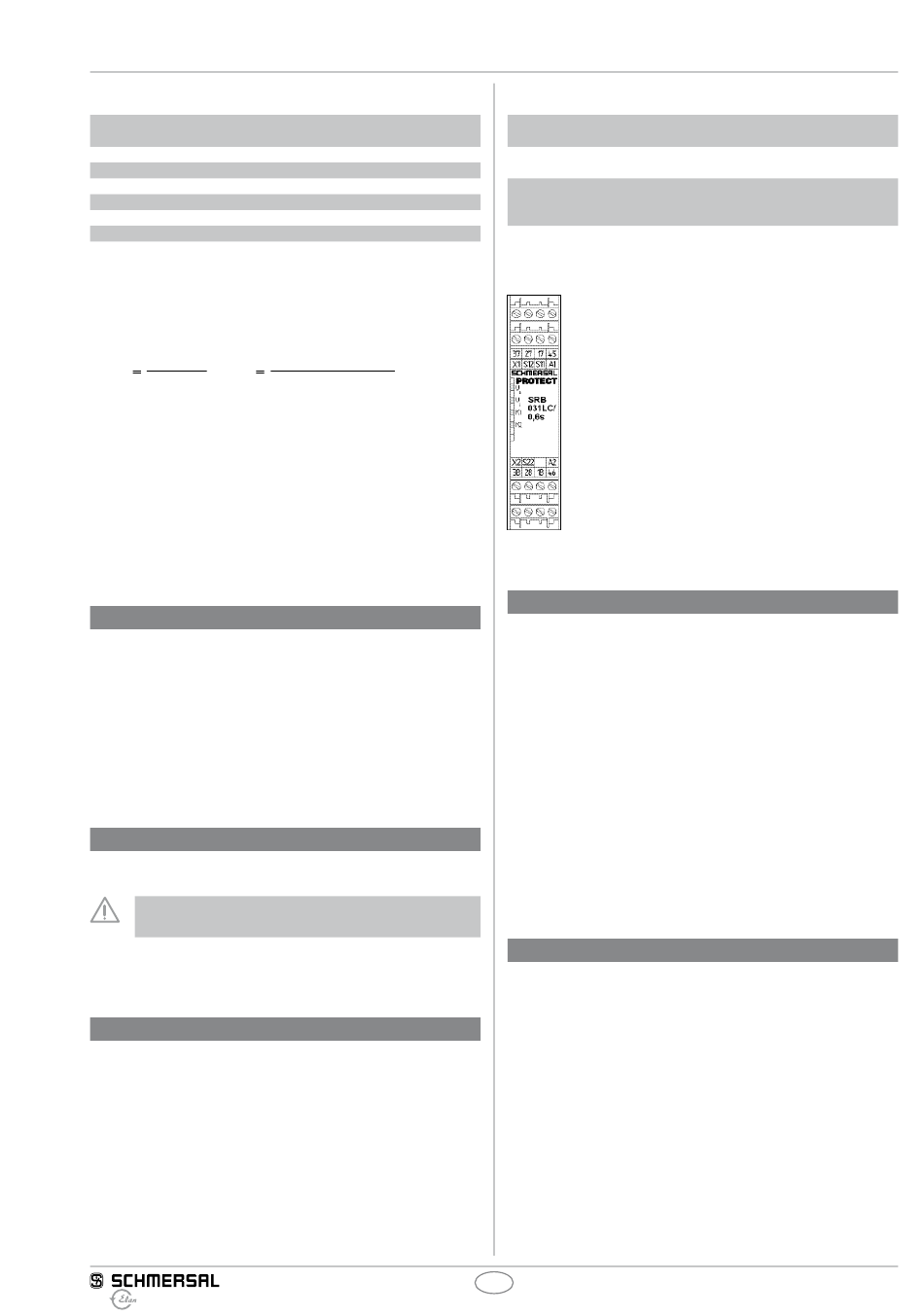

Mode d'emploi
Module de sécurité
2.5 Classification
Normes de référence:
PL:
Catégorie:
DC:
CCF:
SIL:
Durée d'utilisation:
Valeur B
(pour un canal):
10d
B
10d
n
MTTF
op
d
0,1 x n
op
Pour un taux de sollicitation annuel moyen n
an à charge maximale, un niveau de performance PL e est possible.
n
= nombre moyen de sollicitations par an
op
d
= nombre moyen de jours de service par an
op
h
= nombre moyen d'heures de service par jour
op
t
= sollicitation moyennen de la fonction de sécurité en s
cycle
(par exemple 4 × par heure = 1 × par 15 min. = 900 s)
(Les indications peuvent varier en fonction des paramètres d'application
spécifiques h
, d
et t
ainsi que de la charge.)
op
op
cycle
3 Montage
3.1 Instructions de montage générales
Les modules se fixent sur des rails DIN standards selon EN 60715.
Encliqueter le boîtier sur le rail DIN
3.2 Dimensions
Toutes les dimensions sont indiquées en mm.
Dimensions du composant (H/L/P): 100 x 22,5 x 121 mm
4 Raccordement électrique
4.1 Notes générales pour le raccordement électrique
Le raccordement électrique doit être effectué hors tension par
du personnel habilité.
Exemples de câblage: voir annexe
5 Principe de fonctionnement et paramètres
5.1 Fonctions de la LED
• K1: condition canal 1
• K2: condition canal 2
• U
: Alimentation (la LED est allumée lorsque les bornes A1-A2 sont
B
alimentées)
• U
: Tension interne (la LED est allumée lorsque les bornes A1-A2 sont
i
alimentées et que le fusible est en état).
EN ISO 13849-1, IEC 61508,
EN 60947-5-1
Stop 1: jusqu'à d
Stop 1: jusqu'à 3
Stop 1: < 66% (faible)
> 65 points
Stop 1: jusqu'à 2
20 ans
Plage de faibles charges 20%:
20.000.000
40%: 7 500 000
60%: 2 500 000
80%: 1 000 000
Charge maximal 100%: 400.000
d
x
h
x
3600
s/h
op
op
t
cycle
= 126.720 cycles par
op
5.2 Description des bornes (voir Fig. 1)
Tensions:
A1
A2
Entrées:
S11-S12
S11-S22
Sorties:
17-18
27-28
37-38
Marche:
X1-X2
45-46
Fig. 1
6 Mise en service et maintenance
6.1 Contrôle fonctionnel
La fonction de sécurité du module de sécurité doit être testée. A cet
effet, les conditions suivantes doivent être remplies préalablement:
1. Fixation correcte
2. Vérification de l'intégrité du câblage et des raccordements
3. Vérification si le boîtier du module de sécurité est endommagé
4. Vérification de la fonction électrique des capteurs raccordés et son
influence sur le module de sécurité et les actionneurs installés en
aval
6.2 Entretien
Nous recommandons une inspection visuelle et un entretien régulier
selon les étapes suivantes:
1. Vérifier la fixation correcte du module de sécurité
2. Vérifier que le câble n'est pas endommagé
3. Vérifier la fonction électrique
Des composants endommagés ou défectueux sont à remplacer.
7 Démontage et mise au rebut
7.1 Démontage
Le module de sécurité doit être démonté uniquement hors tension.
7.2 Mise au rebut
Le module de sécurité doit être mis au rebut conformément aux
prescriptions et législations nationales.
FR
SRB 031LC/0,6 sec
+24 VDC/24 VAC
0 VDC/24 VAC
Entrée canal 1 (+)
Entrée canal 2 (+)
Première sortie de sécurité STOP 1
Deuxième sortie de sécurité STOP 1
Troisième sortie de sécurité STOP 1
Boucle de retour et réarmement externe
Contact NF auxiliaire
3
