Affichage Électronique - Pro-Cut 9.2DRO Manuel Technique

LE MODULE DE CAPTURE SONORE 50-1148
Retirez le couvercle du dessous de l'assemblage du boîtier d'engrenage conique. Remplacez-le par
l'assemblage 50-1148 en prenant soin de diriger le connecteur 8 broches vers le corps du tour. Débran-
chez le tour de la prise de courant puis branchez le connecteur 6 broches au capteur coulissant et le
connecteur 8 broches au harnais du tour. Ces connecteurs sont étanches et ils se branchent solidement.
Assurez-vous que le petit loquet s'enclenche au-dessus de la prise de chaque connecteur afin que la con-
nection soit parfaite. Rebranchez le tour.
*NOTE :
Le module de capture sonore détecte également les usinages. Cette fonction n'est cependant
disponible que lorsque vous optez pour l'ensemble GYR.
AFFICHAGE ÉLECTRONIQUE :

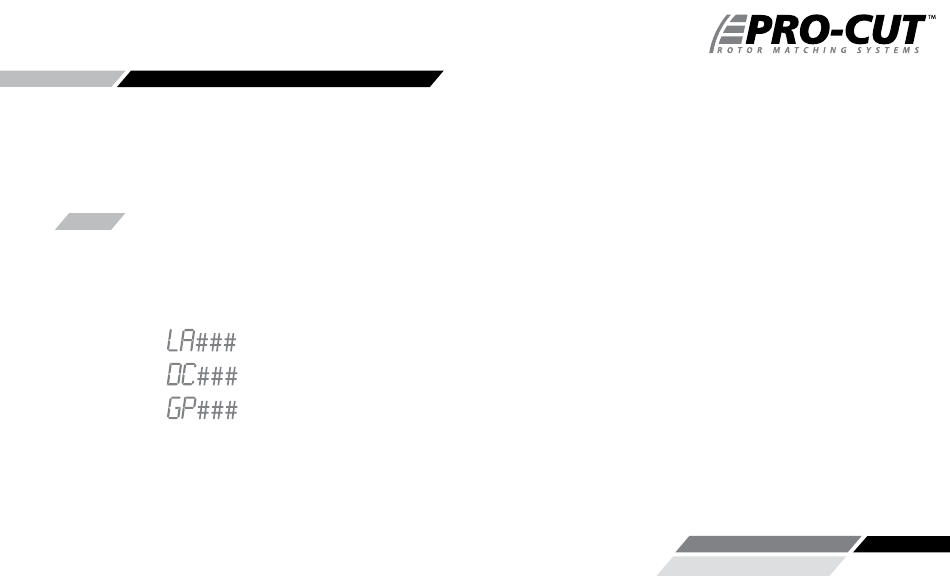

Lorsque le tour est branché à une prise murale et qu'il est en marche vous verrez diverses combinaisons
de trois lettres/chiffres si tout est bien branché :
Module d'ajustement et numéro de version
Module de contrôle de l'affichage et numéro de version
Module de capture sonore et numéro de version
Si le module de capture sonore n'est pas connecté vous verrez E.GPM plutôt que GP###. Débranchez
toujours le tour de la prise murale lorsque vous branchez ou vous débranchez des composants électron-
iques du tour. Il est peu probable que le défaut de débrancher le tour cause des dommages. Toutefois, les
pièces électroniques fonctionnent mieux lorsqu'elles sont allumées et éteintes simultanément.
ASSEMBLAGE
(vous verrez des chiffres et non le symbole #.)
WWW.PROCUTUSA.COM PG / Ø49
