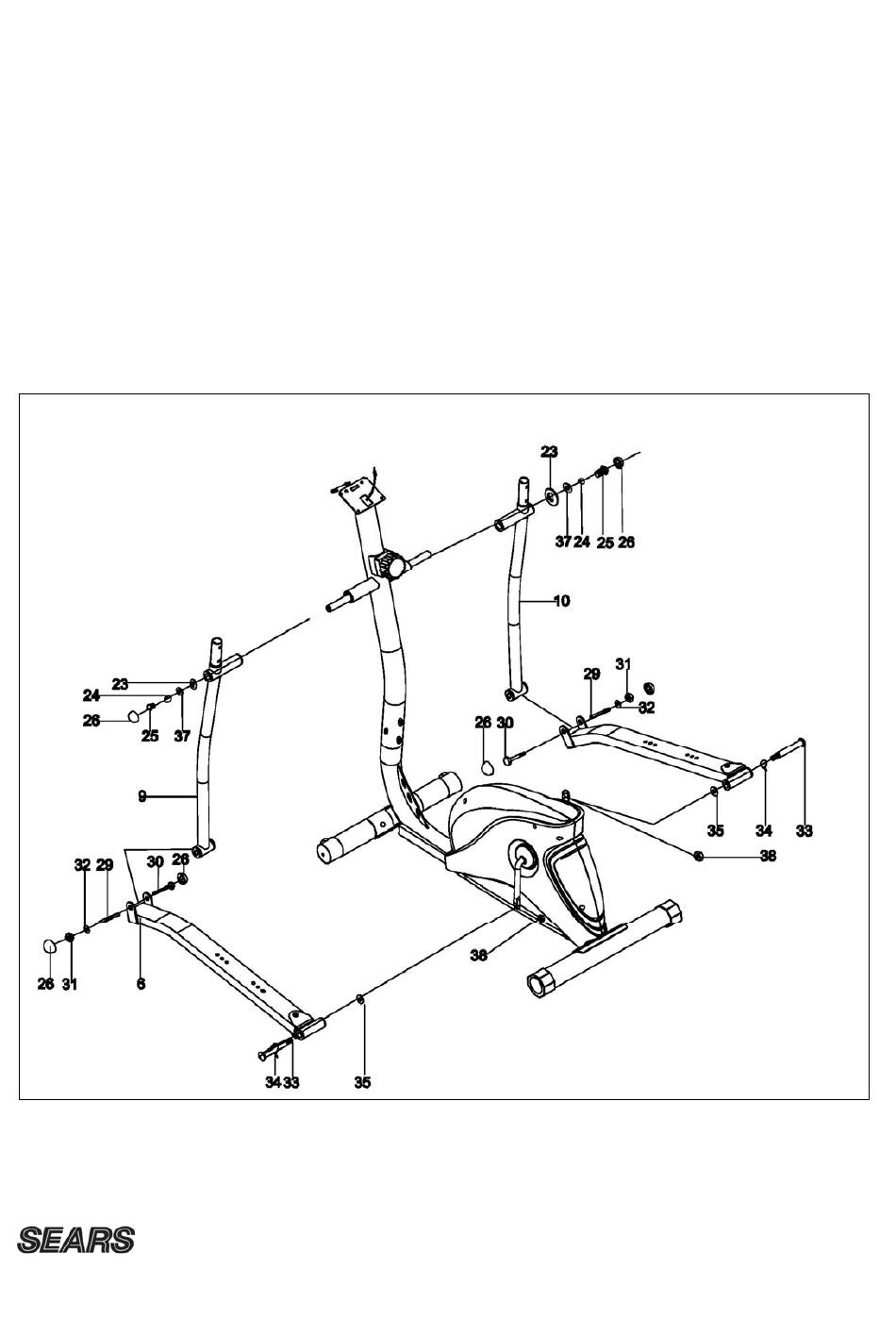

ÉTAPE 3
•
Fixez la partie inférieure du guidon (9) à l'essieu sur le côté droit du montant (8). Serrez avec
une rondelle de type D (23), une rondelle ordinaire (37), une rondelle à ressort (24), un
boulon à tête hexagonale (25) pré-assemblés sur le montant. Fixez le capuchon (26) sur le
boulon à tête hexagonale (25).
•
Fixez le tube de la pédale gauche (6) au guidon inférieur gauche (9). Glissez une entretoise
(29) dans le tube de la pédale gauche et le guidon inférieur gauche. Serrez avec un boulon à
tête hexagonale (30), une rondelle ordinaire (32), un contre-écrou en nylon (31) et deux
capuchons (26).
•
Fixez le tube de la pédale gauche (6) au bras de manivelle gauche (45). Serrez avec un
boulon d'articulation (33), une rondelle courbée (34), une rondelle ordinaire (35) et un contre-
écrou en nylon (38).
•
Répétez l'opération avec le guidon supérieur droit (10).
6
