Montage du bras fl exible
Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible.
1. Suivez les instructions de la partie Comment retirer le support du moniteur pour retirer le support.
2. Utilisez les 4 vis retirées du support, ou celles mentionnées, pour fi xer le bras au moniteur (Figure F.1).
Attention :
utilisez UNIQUEMENT les 4 vis retirées du support ou celles mentionnées (Figure F.1) pour éviter
d'endommager ce dernier, ou le moniteur.
Afi n de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la
stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras
homologué (par exemple, portant la marque TUEV GS).
REMARQUE : serrez toutes les vis (force de vissage recommandée : 98 - 137N•cm).
Trous VESA supplémentaires pour baisser la partie supérieure du moniteur
Les 4 trous VESA supplémentaires permettent aux utilisateurs de régler la partie supérieure du moniteur à une hauteur
inférieure à celle qui est possible avec la confi guration d'origine du support du moniteur. Il est possible de fi xer le support du
moniteur à une position inférieure en insérant les 4 vis dans les trous VESA.
REMARQUE : 1. La fonction d'inclinaison du moniteur peut ne pas fonctionner correctement lorsque celui-ci est fi xé aux trous
VESA pour la position plus basse.
2. La fonction de pivotement du moniteur ne doit pas être utilisée lorsque celui-ci est fi xé aux trous VESA pour
la position plus basse.
12 mm
100 mm
Poids de l'assemblage du LCD : 5,8 kg (EA275WMi)
4 vis (M4)
Épaisseur de la fi xation (bras)
2~3,2 mm
100 mm
7,8 kg (EA305WMi)

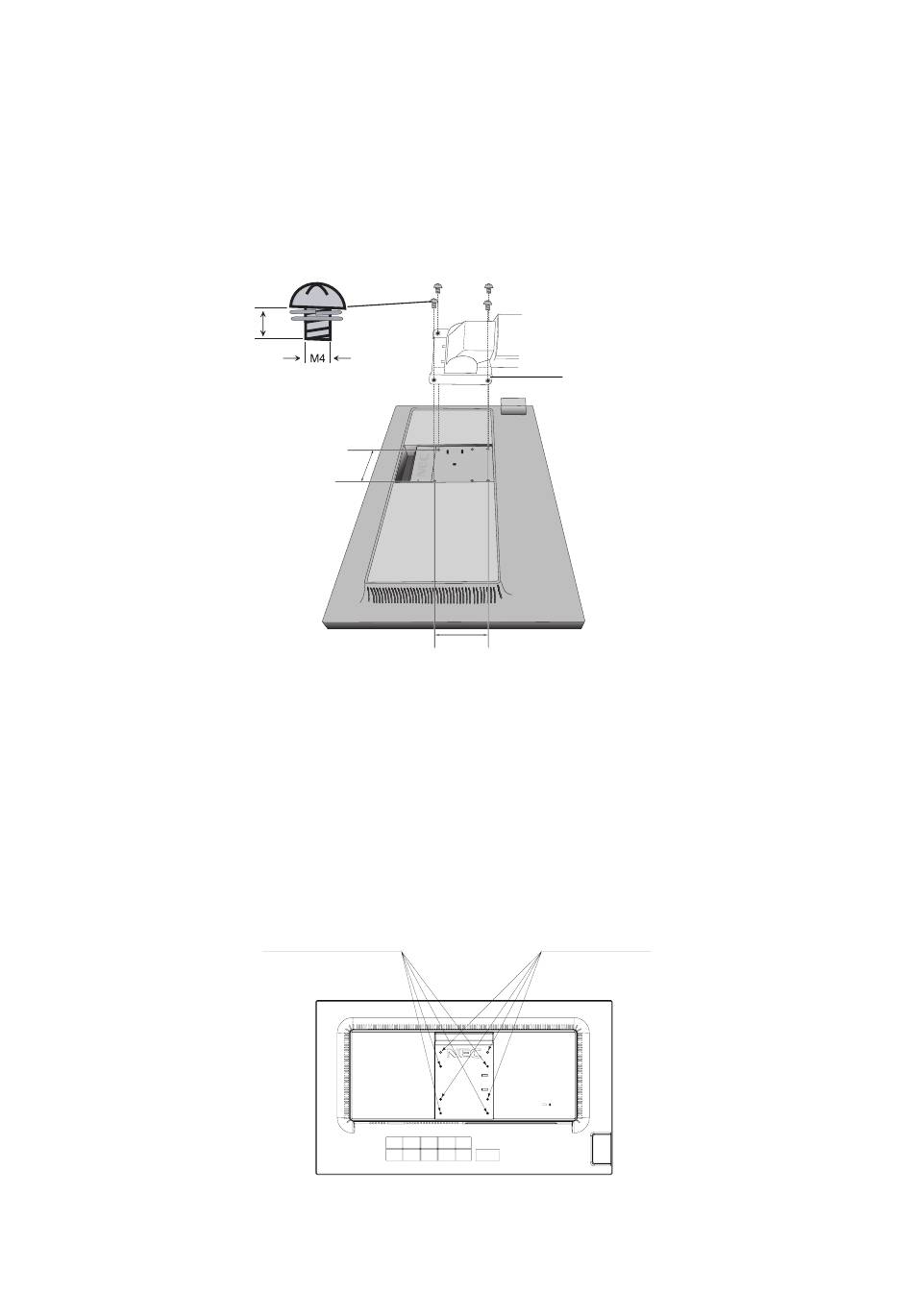

Figure F.1
4 trous VESA
supplémentaires
Français-10
