Mise En Route; Configuration Des Modes « Loop Through » Ou « Side Chain » Par Cavaliers - Silver Dynamic RDS/RBDS Manuel Utilisateur

RDS Encoder Silver v.1.01.x, Manuel utilisateur – 07/2011
3.1. Configuration des modes « Loop Through » ou « Side Chain » par cavaliers
Avant d'installer le RDS Encoder Silver dans une baie, déterminez tout d'abord la manière dont il sera relié à
vos autres périphériques, en particulier l'émetteur pilote.

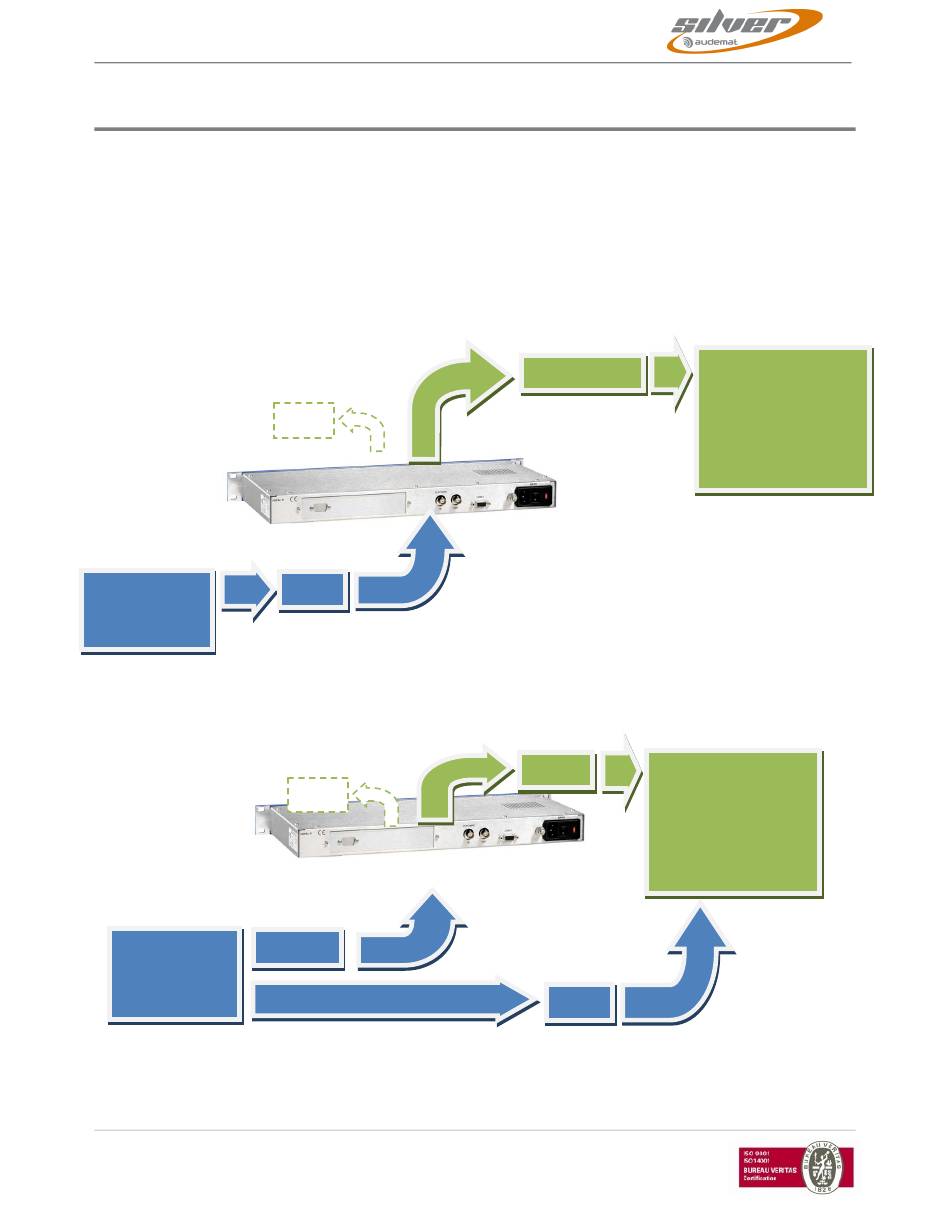

Il existe deux manières de connecter le codeur à votre pilote, en mode « Loop Through » ou « Side Chain ».
En mode « Loop Through », le signal composite-multiplex passe à travers le codeur avant d'atteindre le pilote,
afin que le codeur puisse ajouter la modulation RDS au signal :
Codeur stéréo
En mode « Side Chain », la sortie du codeur est séparée du signal composite-multiplex et se branche au
pilote via une entrée de sous-porteuse RDS/57 kHz dédiée.
Codeur stéréo
19 kHz
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – F-33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 – Fax +33 (0)5 57 928 929 –

3. MISE EN ROUTE

RDS
MPX
RDS
Page 13
contact@broadcast-silver.com
Entrée MPX
MPX+RDS
EMETTEUR FM
Entrée Sca
RDS
EMETTEUR FM
Entrée MPX
MPX
