4. Pour une ligne de bus de données, il
est
préférable
toronné.
5. La prise de terre du câble toronné doit se
faire d'un côté sur le raccordement du
conducteur de protection comme par
exemple sur la tôle de coffrage de la
chaudière, bornier du conducteur de
protection etc. De multiples mises à la terre
ne sont pas permises.

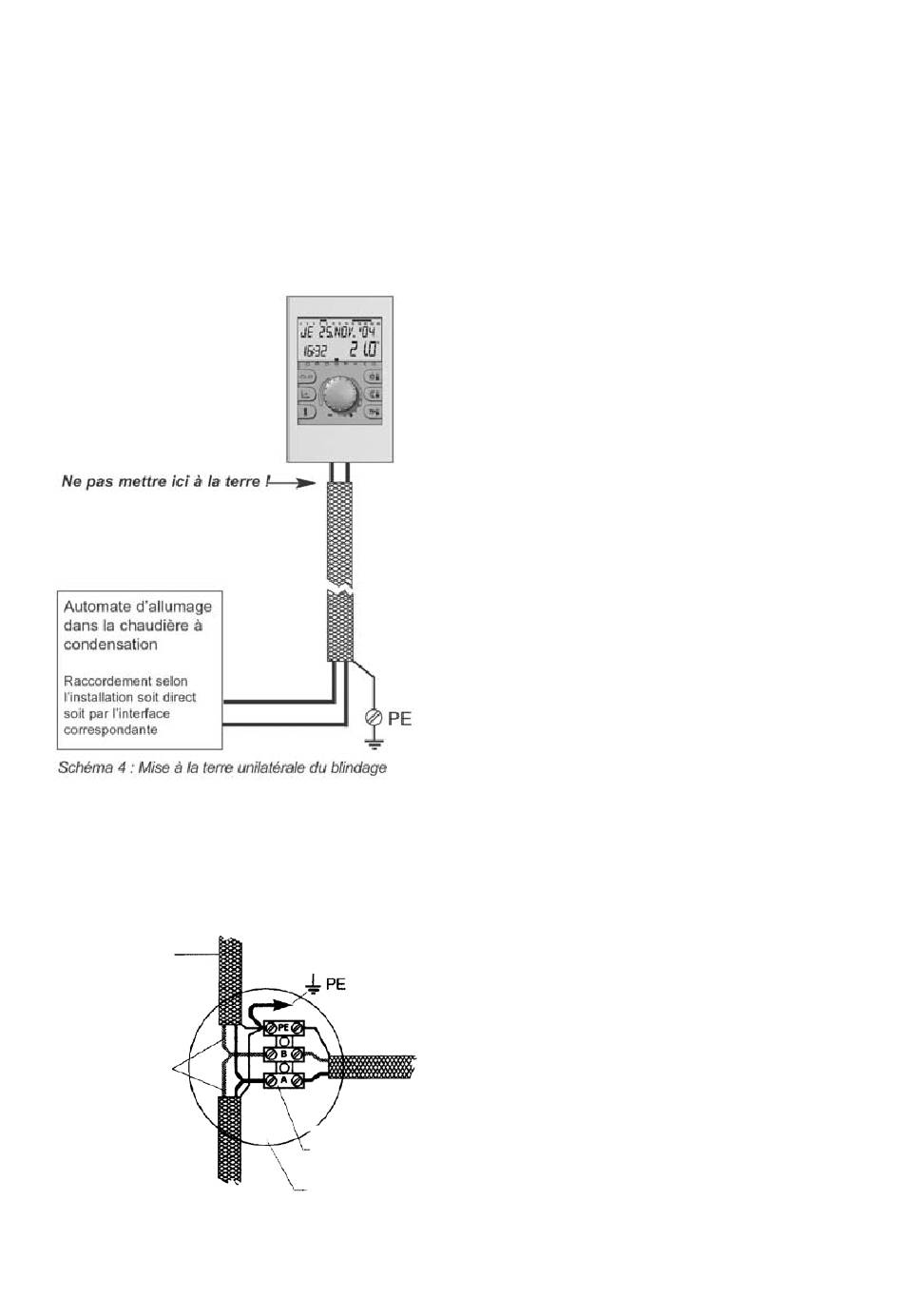

Dans un bus de données en forme
d'étoile, il ne peut pas y avoir une
double mise à la terre. La mise à la
terre doit être unilatérale dans le point
neutre!
Blindage
Conduteur bus
des données à
2 fils
Schéma 5 : Mise à la terre avec un bus de
données en forme d'étoile
d'utiliser
un
câble
Borne de
distribution
Boîte de
connexions
6. La sonde extérieure ne doit pas être
montée
sur
transmission ou de réception (sur les
murs de garage près du dispositif de
réception de l'ouverture de porte de
garage, antennes de radio-amateur,
installations d'alarme télécommandées
comme aussi près de grandes stations
de transmissions, etc.).
Diamètre
recommandé
maximale consentie des câbles
A – Câbles sondes
Tous les câbles conducteurs de basse
tension de sécurité (par ex. câbles de
sondes, etc.) : 0.5 mm
Longueur maximale consentie : 100 m
Les câbles de raccordement plus longs
doivent être évités afin de ne pas causer
de parasites dans la distribution.
B – Câbles de données de bus :
Modèles recommandés :
J-Y(St)Y 1 x 2 x 0.6mm
Longueur maximale consentie : 100 m
Les câbles de raccordement plus longs
doivent être évités afin de ne pas causer
de parasites dans la distribution.
4
un
dispositif
et
longueur
2
2
de
