Accessoires
Sonde extérieure
Lieu de montage
La sonde extérieure est à fixer sur un tiers
de la hauteur du bâtiment à peu près (à 2 m
minimum du sol) sur la partie la plus froide
(nord ou nord-est).
Exception :Si l'orientation préférentielle
est différente, choisir la partie
du bâtiment correspondant.
On protègera la sonde extérieure des
perturbations
thermiques
(cheminée,
air
conduites de ventilation, montage sur des
surfaces noires, ponts froids dans les
murs, etc.). La sortie du câble doit toujours
se faire par le bas pour éviter toute
infiltration d'humidité.
Montage et raccordement électrique
1– Installer le câble de la sonde jusqu'au
lieu de montage
2– Dévisser les vis du couvercle du
boîtier de la sonde et enlever le
couvercle
3– Monter la partie inférieure de la sonde
au moyen des vis de fixation centrale
jointes. Utiliser une bague d'étanchéité !
L'entrée du câble doit se trouver en
bas.
4– Introduire le câble de la sonde de
façon que la gaine du câble soit prise
dans la lèvre d'étanchéité.
5– Effectuer le raccordement électrique.
Un
câble
bifilaire
minimale de 1 mm
l'installation
électrique.
dement se fait aux deux bornes à vis
dans le boîtier de la sonde et peut être
interverti.

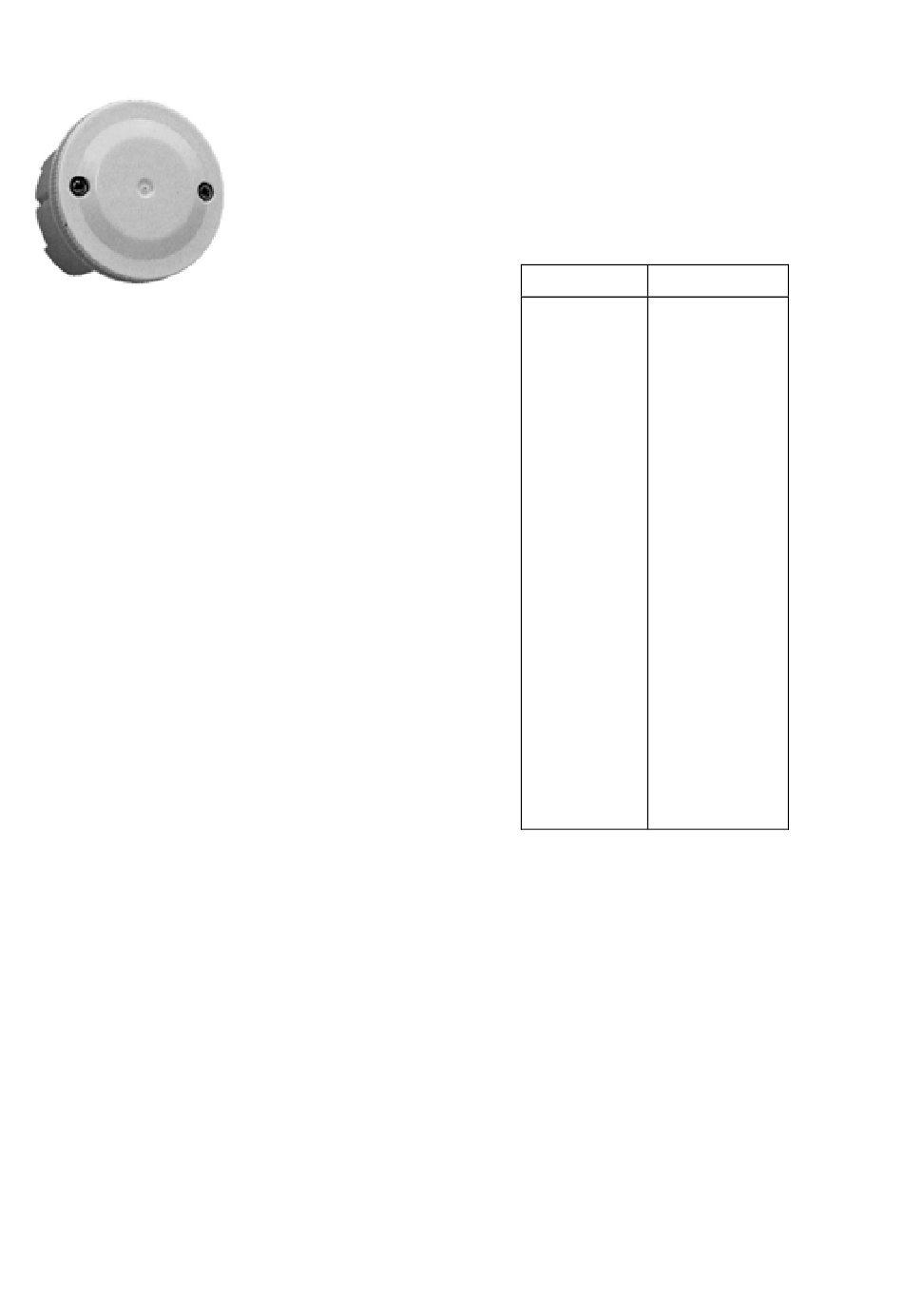

Sonde extérieure AF 120
possibles
chaud
sortant
d'une
section
2
sera prescrit pour
Le
raccor-
6– Remettre le couvercle et le visser à
fond avec la partie inférieure. Faire
attention à la pose correcte de la
rondelle d'étanchéité.
Valeurs des résistances de la
sonde extérieure
Pour une sonde extérieure AF 120
T (°C)
-
-
-
-
±
des
Remarque
Si d'autres sondes extérieures sont utilisées,
les valeurs de résistances en fonction de la
température sont à prendre dans le dossier
technique du fabricant de chaudières.
Le raccordement électrique de chacune des
sondes dans la chaudière est lisible dans les
instructions d'installation.
7
R (kΩ)
20
98,93
15
76,02
10
58,88
5
45,95
0
36,13
5
28,60
10
22,88
15
18,30
20
14,77
25
12,00
30
9,804
