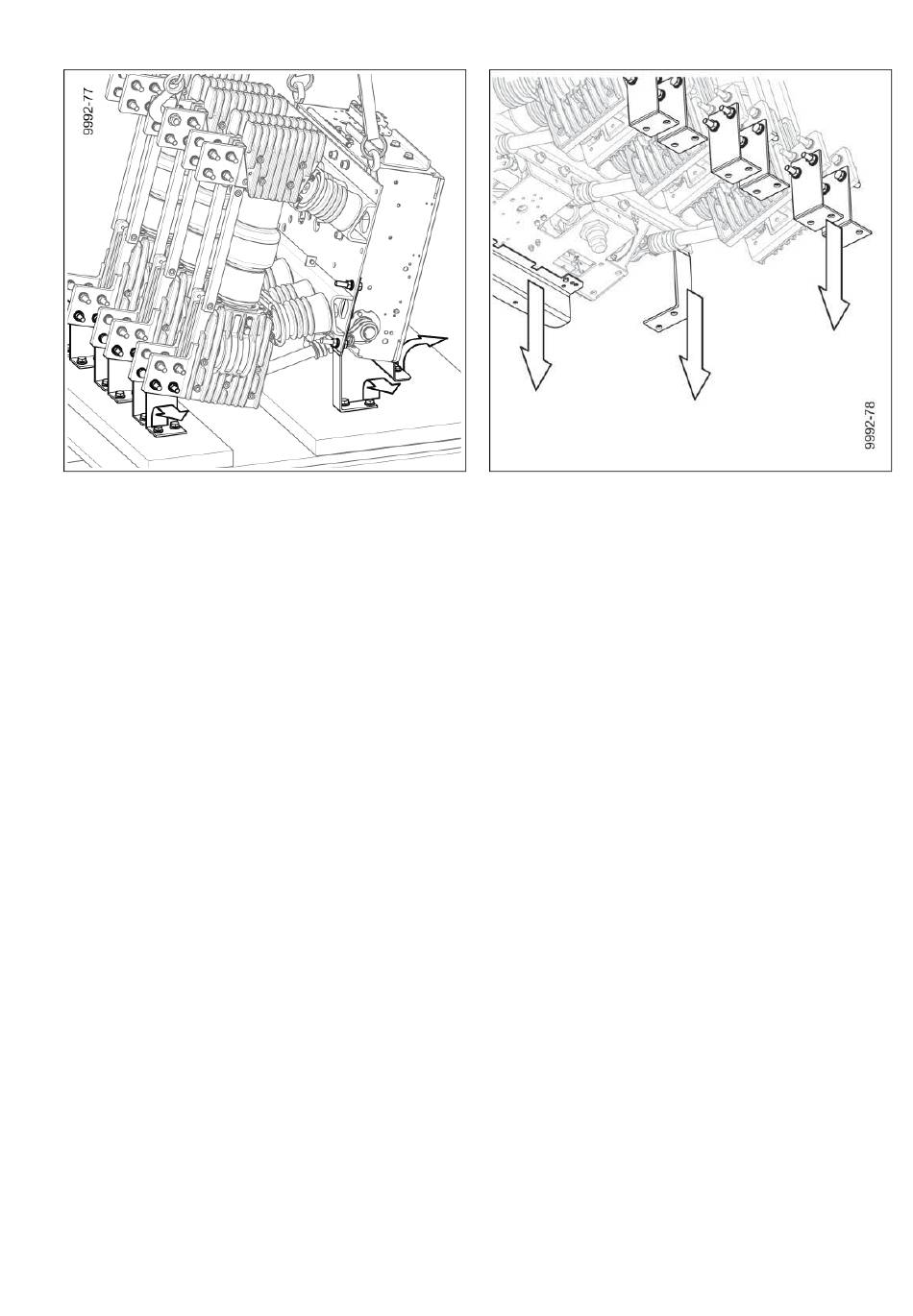

Fig. 12
Retrait des vis de la palette
Transport sans équerre
9229 9860 177 0E
2013-11-15
•
Ne soulever le disjoncteur à vide que de sorte que tous les dispositifs d'élingage
soient tendus.
•
Retirer les vis de la tôle angulaire et l'équerre de la palette.
•
Soulever le disjoncteur à vide de la palette.
•
Retirer les raccords à vis sur toutes les équerres de la plaque polaire et les
connexions.
•
Démonter la tôle angulaire sous le coffret de la commande.
•
Transporter le disjoncteur à vide jusqu'au lieu de montage ou le laisser accro-
ché à la grue pour les opérations suivantes.
Transport, stockage et emballage
Fig. 13
Démontage de la tôle angulaire et de l'équerre
