Toro Multi-Pro 5800 Instructions De Montage page 6

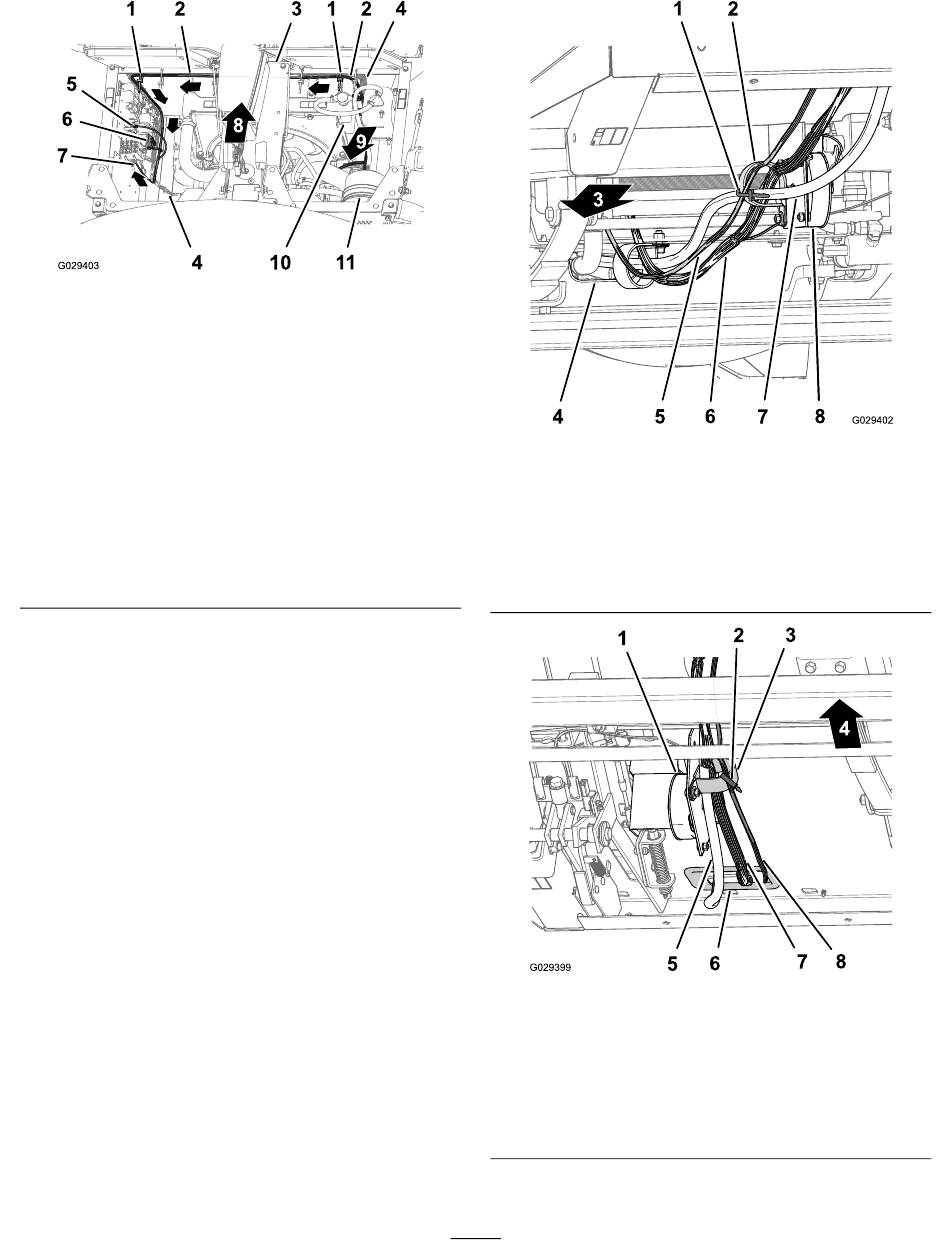

1. Serre-câbles
2. Branche compartiment
moteur (197 cm)
3. Base de la console
centrale
4. Faisceau de câblage de la
machine
5. Cosse en anneau
(faisceau de câblage
du kit de finition)
6. Connecteur à 5 douilles
(faisceau de câblage du
kit de finition)
4. Fixez le faisceau de câblage du kit de finition au faisceau
de la machine à l'aide de 2 serre-câble, comme montré
à la Figure 11.
Acheminement de la branche tableau
de bord du faisceau de câblage
1. Acheminez la branche tableau de bord de 240 cm du
faisceau de câblage le long du faisceau et des flexibles
de direction de la machine (sous le radiateur), à travers
le collier en R au bas du support de radiateur et à
travers le collier en R sur la bobine de commande de
vitesse de déplacement
Figure 11
7. Connecteur à lames
(faisceau de câblage du
kit de finition)
8. Avant de la machine
9. Branche tableau de bord
(240 cm) (vers le bas)
10. Radiateur
11. Filtre à air
(Figure 12 et Figure 13).
1. Serre-câble
2. Colliers en R
3. Arrière de la machine
4. Écran pare-chaleur du
moteur
1. Bobine de commande de
vitesse de déplacement
2. Serre-câble
3. Collier en R
4. Flexible de direction
6
Figure 12
5. Branche tableau de bord
(240 cm)
6. Faisceau de câblage de la
machine
7. Flexible de direction
8. Bobine de commande de
vitesse de déplacement
Figure 13
5. Passe-câble (tablier avant)
6. Faisceau de câblage de la
machine
7. Branche tableau de bord
(240 cm)
