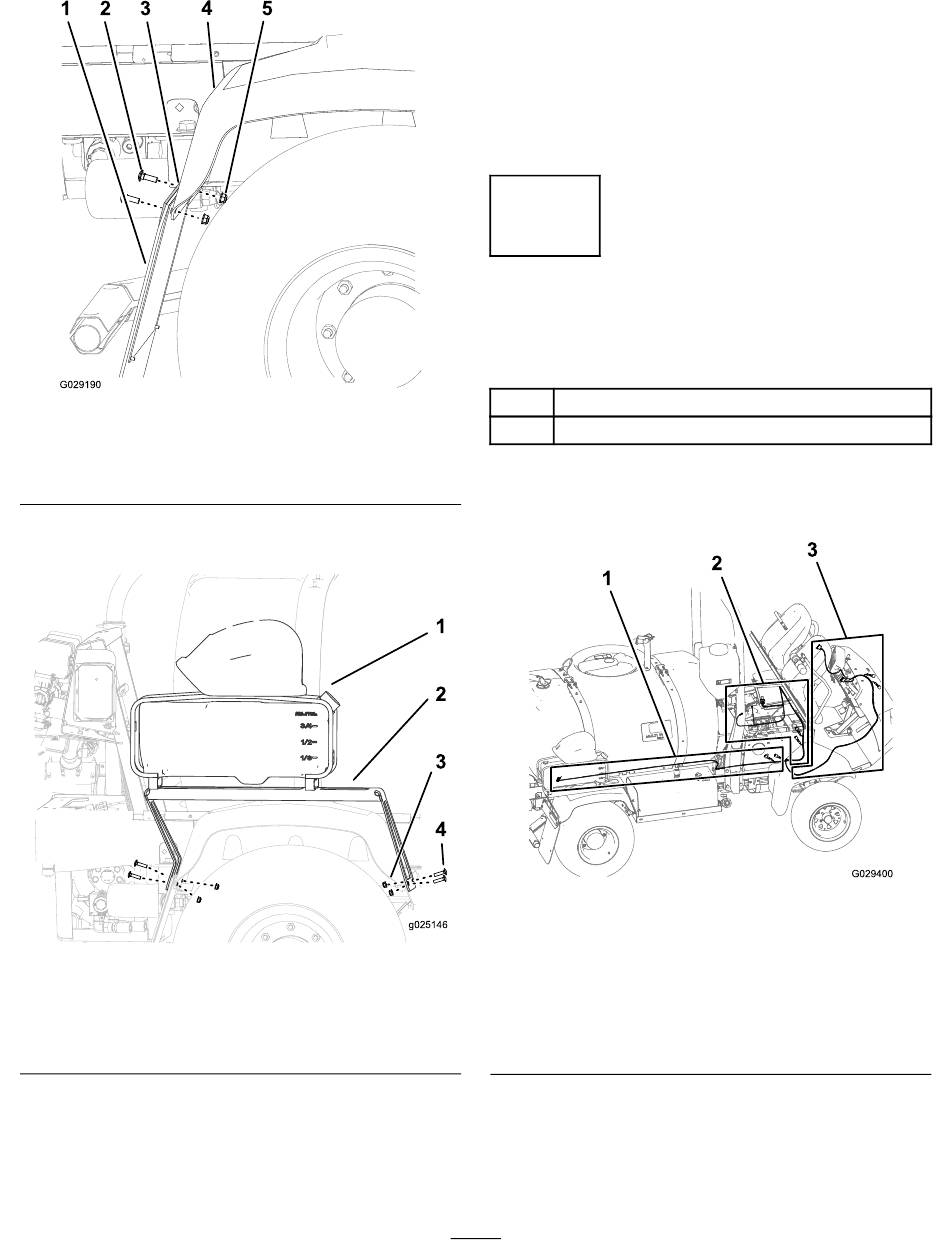

Figure 5
1. Pare-boue
2. Boulon de carrosserie
3. Support d'aile arrière
3. Alignez les trous dans la jambe avant du support et les
trous dans le support d'aile et l'aile
Figure 6
1. Réservoir du traceur à
mousse
2. Support
4. Fixez le support au support d'aile et à l'aile au moyen
de 2 boulons de carrosserie (5-16 x 1-1/4 po) et
2 contre-écrous à embase (5/16 po), comme montré à
la Figure 6.
4. Aile arrière droite
5. Contre-écrou à embase
(Figure 6).
g025146
3. Contre-écrou à embase
(5/16 po)
4. Boulon de carrosserie
(5/16 x 1-1/4 po)
5. Alignez les trous dans la jambe arrière du support et
les trous dans le pare-boue, le support d'aile et l'aile
(Figure 6).
6. Fixez le support au pare-boue, au support d'aile et à
l'aile au moyen de 2 boulons de carrosserie (5-16 x
1-1/4 po) et 2 contre-écrous à embase (5/16 po),
comme montré à la
4
Acheminement du faisceau de
câblage
Pièces nécessaires pour cette opération:
1 Faisceau de câblage
6 Serre-câble
Acheminement de la branche
compresseur du faisceau de câblage
1
2
3
4
1. Branche de 236 cm du
faisceau de câblage pour
le kit de finition – branche
compresseur
2. Branche de 197 cm du
faisceau de câblage pour
le kit de finition – branche
compartiment moteur
1. Localisez la branche compresseur de 236 cm du faisceau
munie du connecteur à 4 douilles et acheminez-la vers
l'arrière le long de la cuve du pulvérisateur, comme
montré à la
4
Figure 6.
Figure 7
3. Branche de 240 cm du
faisceau de câblage pour
le kit de finition – branche
tableau de bord
Figure 7 et la Figure 8.
