Endress+Hauser Proline Promass P 100 Instructions Condensées page 22

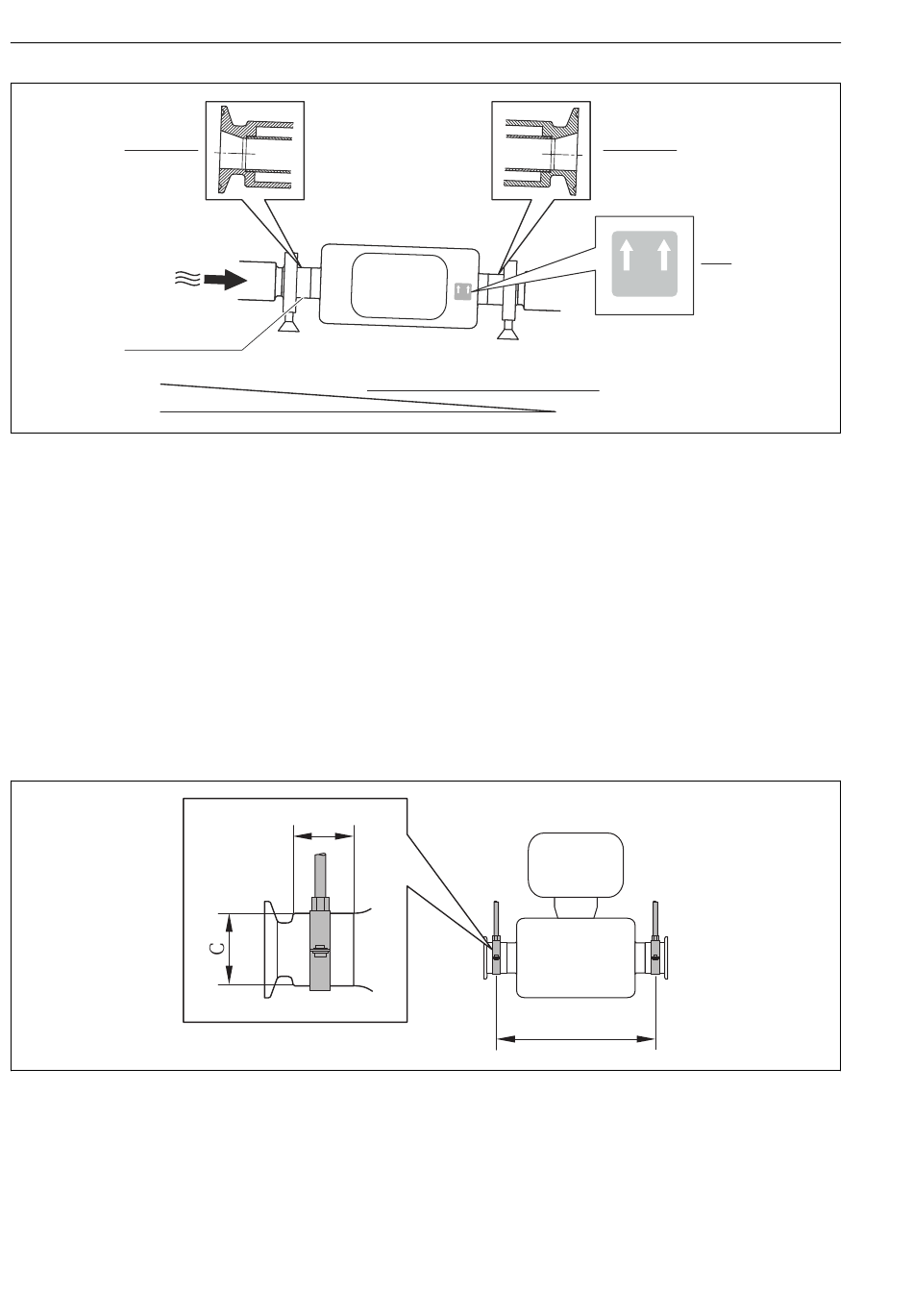

Montage
1
2
1 Raccord clamp excentrique
2 La ligne sur la partie inférieure indique le point le plus bas dans le cas du raccord process excentrique.
3 Plaque "En haut" indiquant la partie supérieure
4 Incliner l' a ppareil en fonction des directives d' h ygiène. Pente : env. 2 % ou 21 mm/m (0.24 in/feet)
Fixation au moyen de colliers dans le cas de raccords hygiéniques
Le capteur ne nécessite pas une fixation supplémentaire pour un bon fonctionnement.
Néanmoins, si un support supplémentaire est requis du fait de l' i nstallation, il convient de
tenir compte des dimensions suivantes.
Utiliser des colliers entre le clamp et l' a ppareil de mesure
22
B
Proline Promass P 100
1
4
A
Endress+Hauser
3
A0016583
A0016588
