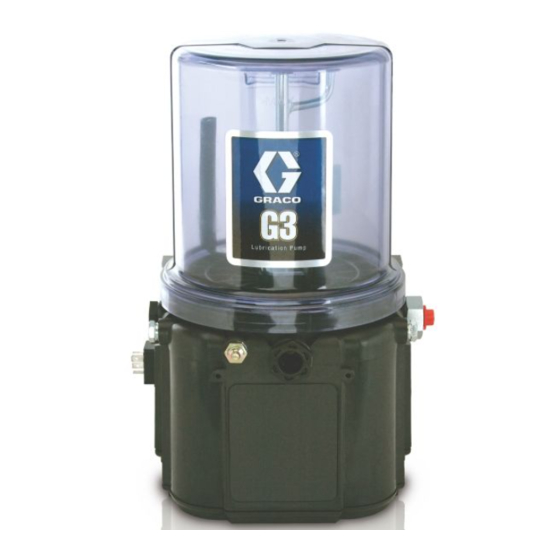

Graco G3 Instructions
  1. Manuels
  2. Marques
  3. Graco Manuels
  4. Pompes
  5. G3
  6. Instructions
Graco G3 Instructions

Graco G3 Instructions

Masquer les pouces Voir aussi pour G3:

Publicité

Liens rapides

Télécharger ce manuel
Instructions
Pompe de lubrification
automatique standard G3
Pour la distribution de graisses NLGI de grades n° 000 à n° 2 et d'huiles d'au moins
40 cSt. Pour un usage professionnel uniquement.
Système non homologué pour une utilisation en atmosphère explosive ou dans
des zones (classées) dangereuses.
Références, page 3
Pression de sortie de la pompe 351,6 bars
Pression d'entrée de remplissage 344,8 bars
Consignes de sécurité
importantes
Avant d'utiliser l'équipement, lire tous
les avertissements et toutes les
instructions contenus dans le présent
manuel. Conserver ces instructions.
®
Conforme aux normes
ANSI/UL 73
Certifié CAN/CSA
Norme 22.2 n° 68-09
3132066
UNIQUEMENT les pompes 110-240 V CA
332293U
FR

Publicité

loading

Manuels Connexes pour Graco G3

Sommaire des Matières pour Graco G3

  • Page 1 Instructions Pompe de lubrification ® automatique standard G3 332293U Pour la distribution de graisses NLGI de grades n° 000 à n° 2 et d’huiles d’au moins 40 cSt. Pour un usage professionnel uniquement. Système non homologué pour une utilisation en atmosphère explosive ou dans des zones (classées) dangereuses.
  • Page 2 Proposition 65 de Californie ....39 Garantie standard de Graco ....40...
  • Page 3 Références/numéros de modèle La référence est un numéro unique à six chiffres utilisé uniquement pour commander la pompe G3. Le numéro de modèle Graco configuré est directement lié à cette référence à six chiffres. Ce numéro configuré identifie les caractéristiques distinctes d’une pompe spécifique G3.
  • Page 4 Modèles 8 litres Modèles 12 litres Référence Référence Numéro de modèle Numéro de modèle de pièce de pièce 96G039 G3-G-12NC-8L0000-00C00000 96G057 G3-G-ACNC-120A00-LD000000 96G041 G3-G-24NC-8L0000-00C00000 96G171 G3-G-24NC-120000-00C00000 96G043 G3-G-ACNC-8L0000-0D000000 96G199 G3-G-24NC-120A00-L0C00000 96G045 G3-G-12NC-8L0A00-L0C00000 96G240 G3-G-24NC-120A00-0D00L000 96G049 G3-G-24NC-8L0A00-L0C00000 Modèles 16 litres 96G052...
  • Page 5 Les options de chaque composant constituant le code sont fournies dans les listes ci-dessous. REMARQUE : D’autres configurations de pompes sont disponibles, mais non documentées dans le présent manuel. Demander l’aide du service client de Graco ou de votre distributeur Graco local. Exemple de code :...
  • Page 6 Avertissements Avertissements Les avertissements suivants concernent la configuration, l’utilisation, la mise à la terre, la maintenance et la réparation de cet équipement. Le point d’exclamation est un avertissement général tandis que les symboles de danger font référence aux risques associés à une procédure particulière. Lorsque ces symboles apparaissent dans le texte du présent manuel ou sur des étiquettes d’avertissement, se reporter à...
  • Page 7 Avertissements AVERTISSEMENT RISQUES D’INJECTION CUTANÉE Le produit sous haute pression s’échappant du distributeur, de fuites du flexible ou de composants cassés peut transpercer la peau. Une telle blessure par injection peut ressembler à une simple coupure, mais il s’agit en fait d’une blessure grave qui peut même nécessiter une amputation.
  • Page 8 Avertissements AVERTISSEMENT RISQUES LIÉS AUX PIÈCES EN MOUVEMENT Les pièces en mouvement risquent de pincer, de couper ou d’amputer les doigts et d’autres parties du corps. • Se tenir à l’écart des pièces en mouvement. • Ne pas faire fonctionner l’équipement si des caches ou des couvercles ont été retirés. •...
  • Page 9 . 18, page 20) Couvercle du remplissage par le haut Fusible (modèles CC uniquement – non inclus, non illustré. Disponible auprès de Graco. Voir Pièces, page 34.) Panneau d’alimentation / de capteur (des deux côtés ; illustré uniquement d’un côté)
  • Page 10 - Pressostat (installations à injecteur) page 35) Vanne de ventilation (non incluse/disponible auprès Flexible d’alimentation (fourni par l’utilisateur) de Graco. Voir Pièces, page 36.) Vannes de répartition série progressif (installations Retour au réservoir à répartition) - Injecteurs (installations à injecteur)
  • Page 11 Installation type – Avec collecteur de remplissage déporté L’installation présentée est un simple exemple pour permettre de choisir et de monter les composants du système. Contacter votre distributeur Graco qui vous aidera à configurer un système qui réponde à vos besoins. Légende : Pompe G3 Vanne du mécanisme d’arrêt du remplissage...
  • Page 12 L’installation présentée est un simple exemple pour permettre de choisir et de monter les composants du système. Contacter votre distributeur Graco qui vous aidera à configurer un système qui réponde à vos besoins. REMARQUE : La pompe de la station de remplissage déportée cale (se bloque) lorsque le réservoir est plein.
  • Page 13 • être raccordé à un système de câblage • Si le modèle à graisse G3 doit être utilisé en permanent mis à la terre. position inclinée ou inversée pendant un certain temps, utiliser un modèle qui inclut Si une prise de raccordement est nécessaire dans...
  • Page 14 : Alimentation DIN CA • Ne jamais faire fonctionner les modèles CC de la pompe G3 sans qu’un fusible ne soit installé • Un fusible à la tension correcte doit être installé en Alimentation DIN CC conformité avec l’entrée électrique du système.
  • Page 15 Installation Alimentation DIN CC - Alimentation CPC CC - 15 pieds 15 pieds Couleur des broches et des câbles connexes (F . 8) Couleur des câbles PIN et connexes (F . 9) Broche Nom de broche Couleur Broche Nom de broche Couleur -VCC Noir...
  • Page 16 Installation Alimentation CPC CC - Sorties de niveau bas avec niveau bas Voir les options de sortie de niveau bas, page 27 pour une description fonctionnelle. Voir Spécifications techniques, page 39 pour connaître les valeurs Couleur des câbles PIN et connexes (F .
  • Page 17 Installation Référence 124333 : Brochage de sortie Broches (F . 12) de câble (M12) Broche Nom de broche LL N.O. Couleurs de câble (F . 13) Non utilisé LL COM N° d’élément Couleur Non utilisé Brun Blanc Bleu Connecteur sur boîtier Noir Brochage de sortie de câble Vue de l’extrémité...
  • Page 18 Installation Référence 124300 : Brochage de sortie Référence 124594 : Connecteur mâle à brancher sur le terrain (M12) Eurofast à 4 broches à brancher sur le terrain (F . 15) Couleurs de câble (F . 14) N° d’élément Couleur Brun Blanc Bleu Noir...
  • Page 19 être installée à proximité de chaque sortie de la pompe pour réduire les augmentations involontaires de pression dans le système et protéger la pompe G3 contre tout dommage. • Utiliser uniquement une vanne de décompression conçue pour une pression nominale ne dépassant...
  • Page 20 électrique. • Ne pas trop remplir le réservoir. • Ne pas utiliser pas la pompe G3 sans qu’un réservoir soit fixé. . 18 AVIS 3. Si nécessaire, déposer ou insérer des entretoises •...
  • Page 21 Configuration Modèles sans plaque suiveuse Modèles avec remplissage par le haut 1. Raccorder le flexible de remplissage au raccord Zerk d’entrée de remplissage (F . 19). RISQUES LIÉS AUX PIÈCES EN MOUVEMENT Les pièces en mouvement risquent de pincer, de couper ou d’amputer les doigts et d’autres parties du corps.
  • Page 22 Configuration 3. Remplir le réservoir de graisse jusqu’à ce que AVIS le joint de la plaque suiveuse perce l’orifice Tout débris ou saleté ayant pénétré accidentellement d’évent et que la majorité de l’air soit expulsée dans le réservoir doit être immédiatement retiré. du réservoir.
  • Page 23 Le mécanisme d’arrêt du remplissage automatique RISQUE LIÉ À LA RUPTURE DE COMPOSANTS est utilisé pour remplir le réservoir de la pompe G3 La pression de service maximum de chaque dans un système à lubrification automatique. Au fur composant du système n’est pas nécessairement la...
  • Page 24 (W) (pour collecter le fluide en excès évacué distance (F). pendant la décompression) doivent être installés 6. Une fois le réservoir de la pompe G3 (D) rempli : dans un endroit facilement accessible entre la pompe de la station de remplissage à distance (F) •...
  • Page 25 Configuration Décompression de la station de remplissage à distance Les lettres de référence dans les instructions suivantes concernent la F . 6, page 12. La procédure de décompression suivante ne sert qu’avec la vanne du mécanisme d’arrêt du remplissage automatique, pour relâcher la pression de la station de remplissage à...
  • Page 26 électrique. • Ne pas trop remplir (F . 26). • Ne pas faire fonctionner la pompe G3 si le réservoir n’est pas fixé. • Utiliser uniquement des huiles d’une viscosité d’au moins 40 cSt. . 27 2.
  • Page 27 Fonctionnement de la pompe Fonctionnement de la pompe Option de sortie de niveau bas La pompe G3 peut être commandée à l’aide d’une source d’énergie et d’un contrôleur externes fournis Certaines pompes G3 sans contrôleurs incluent par l’utilisateur. une option de sortie de niveau bas. Elle peut être configurée avec un connecteur M12 dans les zones...
  • Page 28 Fonctionnement de la pompe Pompes à huile Quand le niveau d’huile atteint un avertissement de niveau bas, les BROCHES 3 et 4 se ferment, ce qui envoie au contrôleur le signal que le fluide a atteint un niveau bas. Afin de s’assurer qu’un état de niveau bas a été atteint, le déclencheur de niveau bas doit être détecté...
  • Page 29 Recyclage et mise au rebut Recyclage et mise au rebut Fin de vie du produit Une fois le produit arrivé à la fin de sa durée de vie utile, veiller à le démonter et à le recycler de façon responsable. •...
  • Page 30 Voir les instructions d’Installation, L’appareil ne s’allume pas page 9. Déclenchement d’un fusible externe dû à la panne d’un Contacter le Service Client de Graco. composant interne Fusible externe grillé dû au Remplacer le lubrifiant par un L’appareil ne s’allume pas pompage de lubrifiant pour temps lubrifiant pouvant être pompé...
  • Page 31 La poussière et/ou des débris peuvent endommager la pompe et/ou le système de lubrification. Tous les jours Pompe G3 et réservoir Nettoyer la pompe et le réservoir à l’aide d’un chiffon sec et propre. Tous les mois Faisceaux de câblage externes Vérifier que les faisceaux de câbles...
  • Page 32 Pièces – Modèles 2 litres Pièces – Modèles 2 litres Modèles avec plaque Réservoir d’huile Modèles pour graisse de suiveuse niveau bas Modèles pour huile de niveau bas Serrer au couple de 14 po-lb (1,58 N•m) Serrer au couple de 30 po-lb (3,4 N•m) Serrer au couple de 50 po-lb (5,6 N•m)
  • Page 33 Pièces – Modèles 4 litres et plus Pièces – Modèles 4 litres et plus Réservoir 4 l à Réservoir d’huile Modèles avec plaque suiveuse remplissage par le haut Modèles avec mécanisme d’arrêt du remplissage automatique Modèles pour graisse de niveau bas Modèles pour huile de niveau bas Serrer au couple de 14 po-lb...
  • Page 34 40b 16G020 RÉSERVOIR, 4 l, huile, inclus BASE, boîtier à trois pompes dans le kit 571182 25V211 COUVERCLE, fond, avec joint 40c 17F484 RÉSERVOIR, 4 l, AFSO G3 133767 VIS, usinée, torx, tête cylindrique, 278139 JOINT, plaque suiveuse, modèles bague 127079 BAGUE DROITE, incluse dans les 16V763 JOINT, plaque suiveuse, modèles...
  • Page 35 PRESSE-ÉTOUPE, joint torique de décompression 16C807. ◆ La vanne de décompression 16C807 ne peut PRESSE-ÉTOUPE, joint torique être utilisée que sur la pompe G3 ou les pompe JOINT, supérieur, réservoir G-Mini. Elle n’est pas destinée à être utilisée avec d’autres produits.
  • Page 36 Pièces Kits d’installation et de réparation Référence N° de kit Désignation de manuel Référence KIT, réparation, réservoir d’huile, N° de kit Désignation de manuel 571179 modèles 2 l, inclut les réf. 13, KIT, raccord de sortie, 36, 40b 571026 3 pompes KIT, réparation, réservoir d’huile, 3A0523 KIT, raccord de sortie,...
  • Page 37 Pièces Dimensions Profondeur Hauteur Largeur Modèle Pouces Pouces Pouces 13,25 33,65 8,00 20,32 9,00 22,86 14,50 36,83 9,25 23,50 10,00 25,40 4 l Remplissage par le haut 15,50 39,38 9,25 23,50 10,00 25,40 18,50 47,00 9,25 23,50 10,00 25,40 8 l Remplissage par le haut 19,50 49,53 9,25...
  • Page 38 Pièces Schéma de montage (Pour une configuration de montage correcte, choisir l’option 1 ou l’option 2). Voir le modèle réf. 126916. Option 1 0,367 po. 7,087 po. 9,3 mm 180,0 mm 2x Ø 0,366 po. 1,180 po. 9,3 mm 30,0 mm 3,268 po.
  • Page 39 Spécifications techniques Spécifications techniques Pompe de lubrification automatique standard G3 Système impérial (É-U) Système métrique Pression de sortie de la pompe 5 100 psi 35,1 MPa, 351,6 bar Pression d’entrée maximale d’arrêt du 5 000 psi 34,4 MPa, 344,7 bar...
  • Page 40 Graco garantit que tout le matériel mentionné dans le présent document, fabriqué par Graco et de marque Graco, est exempt de défaut matériel et de fabrication à la date de la vente à l’acheteur et utilisateur initial. Sauf garantie spéciale, étendue ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
