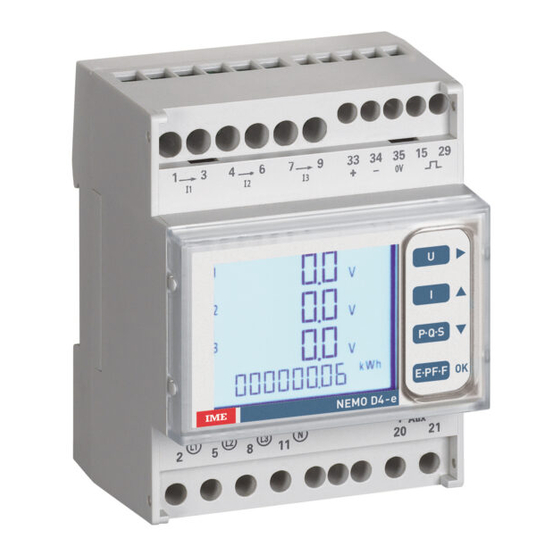

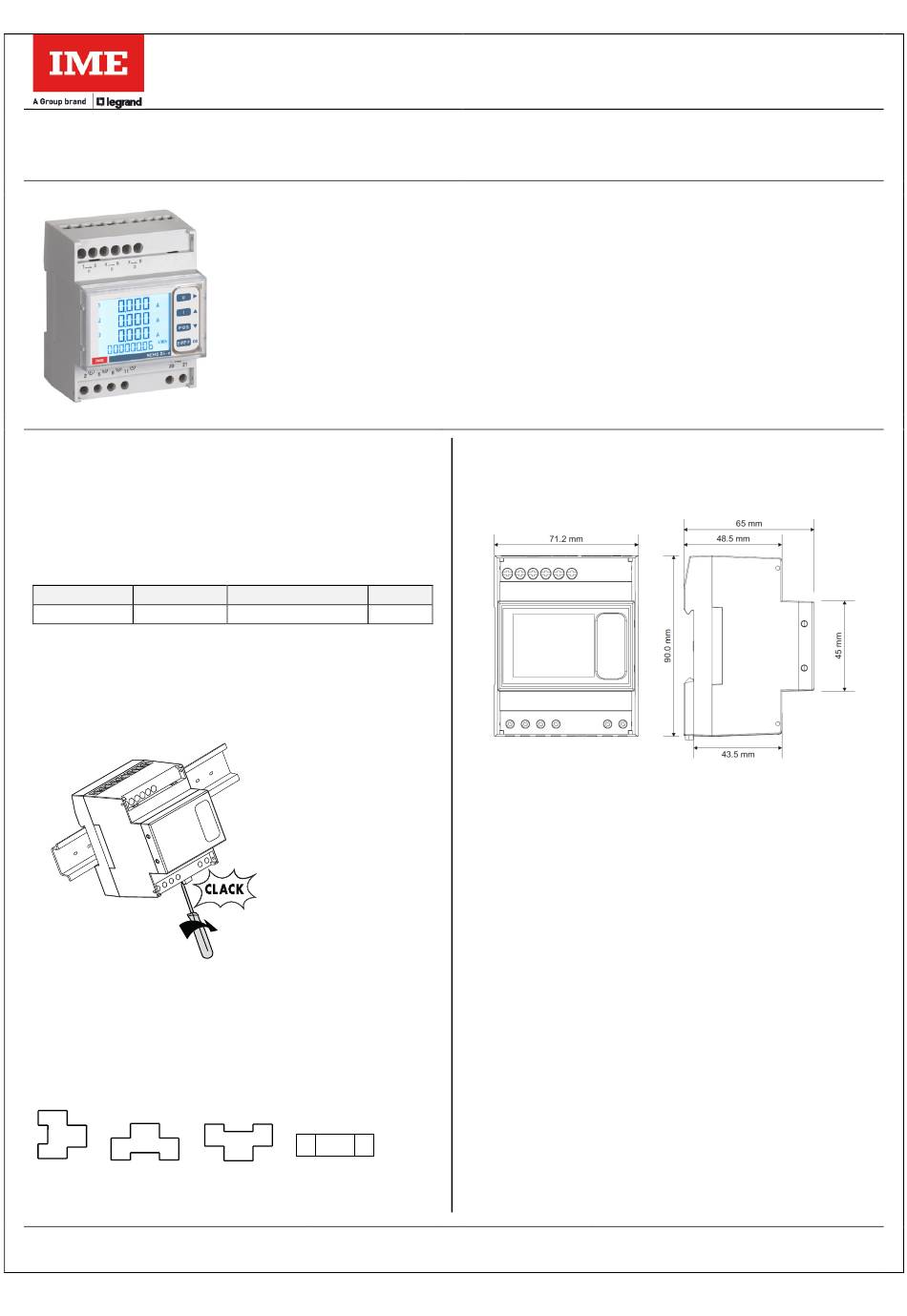

Strumento multifunzione senza porte di
comunicazione e con ingressi tramite TA
1. USO
Strumento multifunzione 4 moduli DIN, privo di porta comunicazione
e uscita impulsi con 3 ingressi per TA e rapporto programmabile,
con diagnostica e correzione della sequenza fasi per reti di bassa
tensione.
2. GAMMA
Codice Articolo
Modello
MFD45A00
No COM
3. INSTALLAZIONE
Fissaggio:
Su rotaia simmetrica EN/IEC 60715 o guida DIN 35.
Utensili necessari:
Per il fissaggio del dispositivo sulla guida DIN: cacciavite piatto
da 5,5 mm (da 4 a 6 mm).
Posizione di funzionamento:
Verticale,
Orizzontale,
Sottosopra,
Informativa di Prodotto: IDP000206IT_03
Tipo di connessione
Peso
A VITE
0,250Kg
Sul lato
Modificata il: 19/05/2020
BTicino
SpA
Viale Borri 231, 21100 Varese - Italia
www.imeitaly.com
Codici: MFD45A00
Modello: NEMO D4-e
Sommario
1. Uso ..................................................................... 1
2. Gamma ............................................................... 1
3. Installazione ....................................................... 1
4. Dimensioni.......................................................... 1
5. Connessioni........................................................ 2
6. Dati operativi ...................................................... 2
7. Caratteristiche generali ...................................... 3
8. Conformità e certificazioni .................................. 4
4. DIMENSIONI
Custodia:
4 moduli DIN43880
Pagine
Prima stesura: 28/01/2019
1 / 4

Publicité

loading

Sommaire des Matières pour LEGRAND IME NEMO D4-e

  • Page 1 BTicino Viale Borri 231, 21100 Varese - Italia www.imeitaly.com Strumento multifunzione senza porte di Codici: MFD45A00 Modello: NEMO D4-e comunicazione e con ingressi tramite TA Sommario Pagine 1. Uso ..............1 2. Gamma ............... 1 3. Installazione ............1 4. Dimensioni............1 5.
  • Page 2 Strumento multifunzione senza porte di Codici: MFD45A00 Modello: NEMO D4-e comunicazione e con ingressi tramite TA 5. CONNESSIONI - COLLEGAMENTO 6. DATI OPERATIVI Schemi di inserzione: 6.1 ELETTRICI - Rete trifase a 4 fili, 3 TA (3N-3E): Correnti nominali: - Corrente nominali, I : 5A 3N3E - Corrente massima, I...
  • Page 3 Strumento multifunzione senza porte di Codici: MFD45A00 Modello: NEMO D4-e comunicazione e con ingressi tramite TA 7. CARATTERISTICHE GENERALI 7. CARATTERISTICHE GENERALI (continua) Marcatura coperchio: Grandezze misurate e precisione in conformità EN/IEC 61557-12 Marcatura per tampografia indelebile. - Corrente: cl.0,5 - Tensione: cl.0,5 - Frequenza: ±...
  • Page 4 Strumento multifunzione senza porte di Codici: MFD45A00 Modello: NEMO D4-e comunicazione e con ingressi tramite TA 8. CONFORMITÁ E CERTIFICAZIONI Isolamento - Categorie di misura: III - Grado di inquinamento: 2 - Tensione di isolamento, Ui: 300V, Fase-Neutro Rigidità dielettrica: - Alimentazioni / Uscite: 3kV / 50Hz / 1min - Involucro / Terminali: 4kV / 50Hz / 1min Impulso:...
  • Page 5 BTicino Viale Borri 231, 21100 Varese - Italia www.imeitaly.com Codes: MFD45A00 Multifunction instrument without Model: NEMO D4-e communication gates and with inputs via CT Contents Pages 1. Use ..............1 2. Range ..............1 3. Installation ............1 4. Dimensions............1 5.
  • Page 6 Multifunction instrument without Codes: MFD45A00 Model: NEMO D4-e communication gates and with inputs via CT 5. COMMISSIONNING - CONNECTION 6. OPERATING DATA Wiring diagrams: 6.1 ELECTRIC - 4 wires three-phase network, 3 CT (3N-3E): Rated currents: - Rated currents, I : 5A 3N3E - Maximum current, I...
  • Page 7 Multifunction instrument without Codes: MFD45A00 Model: NEMO D4-e communication gates and with inputs via CT 7. GENERAL FATURES 7. GENERAL FATURES (continued) Cover marking: Measurements and precision in conformity with EN/IEC 61557-12 Marking by indelible tampography - Current: cl.0,5 - Voltage: cl.0,5 - Frequency: ±...
  • Page 8 Multifunction instrument without Codes: MFD45A00 Model: NEMO D4-e communication gates and with inputs via CT 8. CONFORMITY AND CERTIFICATIONS nsulation: - Measurement categories: III - Level of pollution: 2 - Insulation voltage, Ui: 300V, Phase-Neutral Dielectric rigidity: - Power supplies / Outputs: 3kV / 50Hz / 1min - Housing / Terminals: 4kV / 50Hz / 1min Impulse: - Power supplies: 6kV / 12 –...
  • Page 9 BTicino Viale Borri 231, 21100 Varese - Italia www.imeitaly.com Instrument multifonction sans ports de Codes: MFD45A00 Modèle: NEMO D4-e communication et avec entrées via CT Sommarie Pages 1. Utilisation ............1 2. Gamme ............... 1 3. Installation ............1 4. Dimensionnelles ..........1 5.
  • Page 10 Instrument multifonction sans ports de Codes: MFD45A00 Modèle: NEMO D4-e communication et avec entrées via CT 5. BRANCHEMENT 6. DONNEES OPERATIONNELLES Schéma d’activation: 6.1 ELECTRIQUE - Réseau triphasé à 4 fils, 3 CT (3N-3E): Courants nominaux: - Courant nominal, I : 5A 3N3E - Courant maximal, I...
  • Page 11 Instrument multifonction sans ports de Codes: MFD45A00 Modèle: NEMO D4-e communication et avec entrées via CT 7. CARACTÉRISTIQUES GÉNÉRALES 7. CARATTERISTICHE GENERALI (continue) Marquage couvercle: Grandeurs mesurées et précision conformes à la norme Marquage par tampographie indélébile EN/IEC 61557-12 - Courant : cl.0,5 - Tension: cl.0,5 - Fréquence: ±...
  • Page 12 Instrument multifonction sans ports de Codes: MFD45A00 Modèle: NEMO D4-e communication et avec entrées via CT 8. CONFORMITÁ E CERTIFICAZIONI Isolation - Catégories de mesure: III - Degré de pollution: 2 - Tension d'isolation, Ui: 300 V Phase-Neutre Rigidité diélectrique: - Alimentation / Sorties: 3kV / 50Hz / 1min - Boîtier / Terminaux: 4kV / 50Hz / 1min Tension de tenue à...
  • Page 13 BTicino Viale Borri 231, 21100 Varese - Italia www.imeitaly.com Codes: MFD45A00 Multifunktionsgerät ohne Kommunikationsanschlüsse Modell: NEMO D4-e und mit Eingängen über CT Inhaltsverzeichnis Seiten 1. Gebrauch ............1 2. Baureihe ............. 1 3. Installation…………………………………………1 4. Abmessungen ............ 1 5. Inbetriebnahme - Anschluss ......2 6.
  • Page 14 Multifunktionsgerät ohne Kommunikationsanschlüsse Codes: MFD45A00 und mit Eingängen über CT Modell: NEMO D4-e 5. INBETRIEBNAHME - ANSCHLUSS 6. BETRIEBSDATEN ELEKTRISCH Anschlussbild: Nennstrom: Drehstromnetz 4 Leiter, 3 CT (3N-3E): - Nennstrom, I : 5A - Maximalstrom, I : 1,2In 3N3E INPUT - Sofortige Überlast: 20In / 0,5s AUX.
  • Page 15 Multifunktionsgerät ohne Kommunikationsanschlüsse Codes: MFD45A00 und mit Eingängen über CT Modell: NEMO D4-e 7. ALLGEMEINE EIGENSCHAFTEN 7. ALLGEMEINE EIGENSCHAFTEN (Fortsetzung) Messgrößen und Genauigkeit nach EN/IEC 61557-12 Deckelmarkierung: - Strom: cl.0,5 Markierung mittels unauslöschlichem Tampondruck - Spannung: cl.0,5 - Frequenz: ± 0,1 Hz - Momentane Gesamtwirkleistung, Phase, Mittelwert und maximaler Mittelwert: Kl.1 - Momentane Blindleistung, Phase, Mittelwert und maximaler...
  • Page 16 Multifunktionsgerät ohne Kommunikationsanschlüsse Codes: MFD45A00 und mit Eingängen über CT Modell: NEMO D4-e 8. KONFORMITÄT UND ZERTIFIZIERUNGEN Isolation - Messkategorie: III - Verschmutzungsgrad: 2 - Isolationsspannung, Ui: 300V, Phase-Nullleiter Durchschlagfestigkeit: - Netzteile / Ausgänge: 3kV / 50Hz / 1min - Gehäuse / Terminals: 4kV / 50Hz / 1min Impulso: - Netzteile: 6kV / 12 –...
  • Page 17 BTicino Viale Borri 231, 21100 Varese - Italia www.imeitaly.com : MFD45A00 Códigos Instrumento multifunción sin puertos de Modelo: NEMO D4-e comunicación y con entradas vía CT Índice Páginas 1. Uso ..............1 2. Gama ..............1 3. Instalación ............1 4.
  • Page 18 Instrumento multifunción sin puertos de : MFD45A00 Códigos Modelo: NEMO D4-e comunicación y con entradas vía CT 5. CONEXIONES - CONEXION 6. DATOS OPERATIVOS 6.1 ELÉCTRICO Schemi di inserzione: Corrientes nominales: - Red trifásica de 4 hilos, 3 CT (3N-3E): - Corriente nominal, I : 5A - Corriente máxima, I...
  • Page 19 Instrumento multifunción sin puertos de : MFD45A00 Códigos Modelo: NEMO D4-e comunicación y con entradas vía CT 7. CARACTERÍSTICAS GENERALES 7. CARACTERÍSTICAS GENERALES (sigue) Magnitudes medidas y precisión en conformidad a EN/IEC61557-12 Marcado de la tapa: - Corriente: cl.0,5 Marcado mediante tampografía indeleble. - Tensión : cl.0,5 - Frecuencia : ±...
  • Page 20 Instrumento multifunción sin puertos de : MFD45A00 Códigos Modelo: NEMO D4-e comunicación y con entradas vía CT 8. CONFORMIDAD Y CERTIFICACIONES Aislamiento - Categorías de medida: III - Grado de contaminación: 2 - Tensión de aislamiento, Ui: 300V, Fase-Neutro Rigidez dieléctrica - Alimentación / Salidas: 3kV / 50Hz / 1min - Carcasas / Terminales: 4kV / 50Hz / 1min Impulso:...
