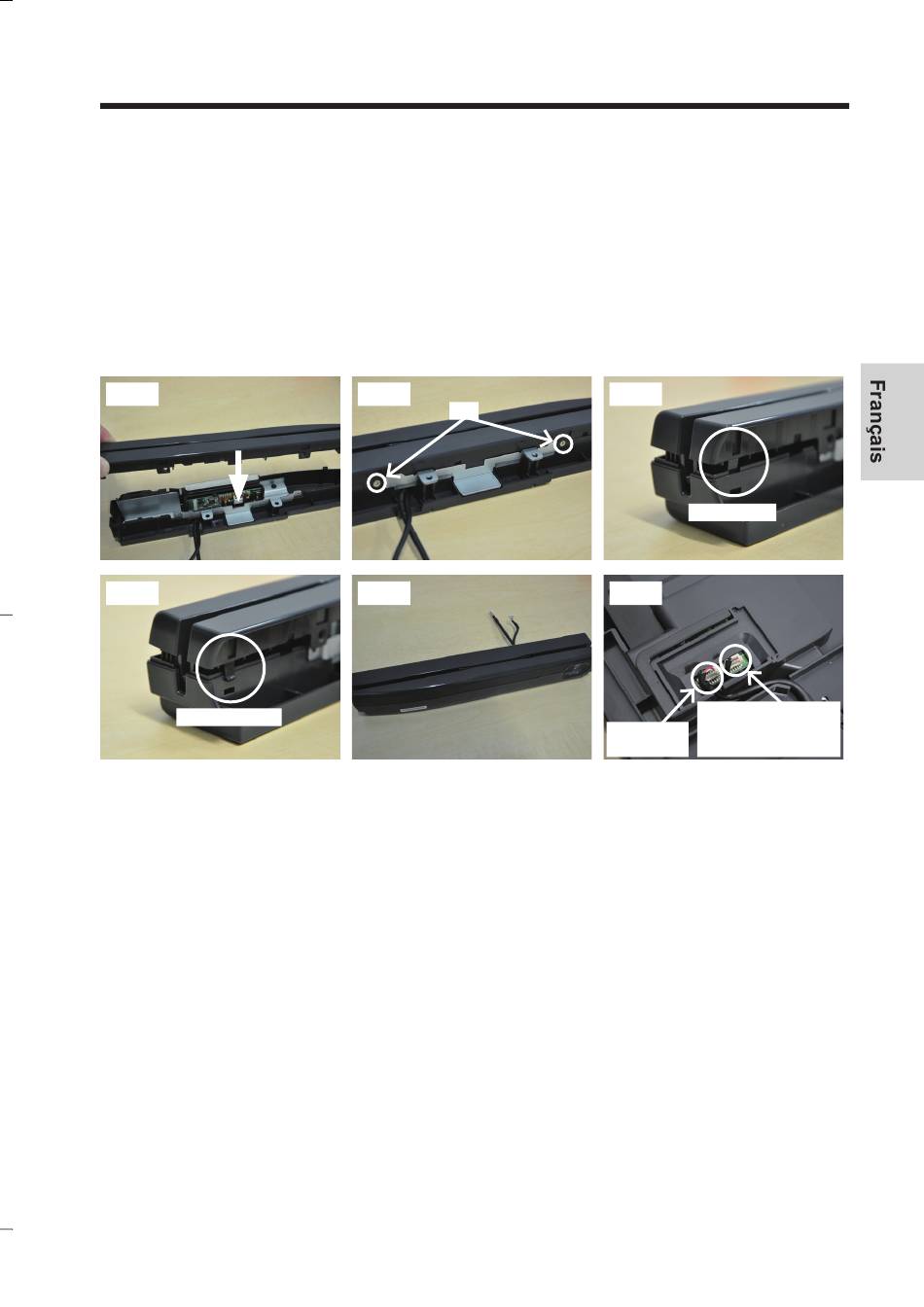

(10) Fixer le boîtier supérieur et l'immobiliser à l'aide des vis (2 emplacements).
p S'assurer que les languettes du boîtier supérieur sont du côté intérieur. Elles
risqueront d'être endommagées si elles se trouvent du côté extérieur.
(11) Raccorder le câble à l'unité d'affichage et placer le câble correctement.
p Placer le câble à l'intérieur du guide-câble de l'unité d'affichage.
p Connecter le câble pour unité MSR et le câble pour unité de lecture d'empreinte
digitale aux positions respectivement désignées.
(12) Suivre les étapes (5) et (8) de "Installation de l'unité MSR (Type court)" pour remettre
en place l'unité MSR.
(10)-1
(10)-4
INCORRECT
JS-960WP.indb 105
(10)-2
Vis
(10)-5
(10)-3
CORRECT
(11)
Pour unité de
lecture d'empreinte
Pour unité
digitale
MSR
