Levelflex FMP50

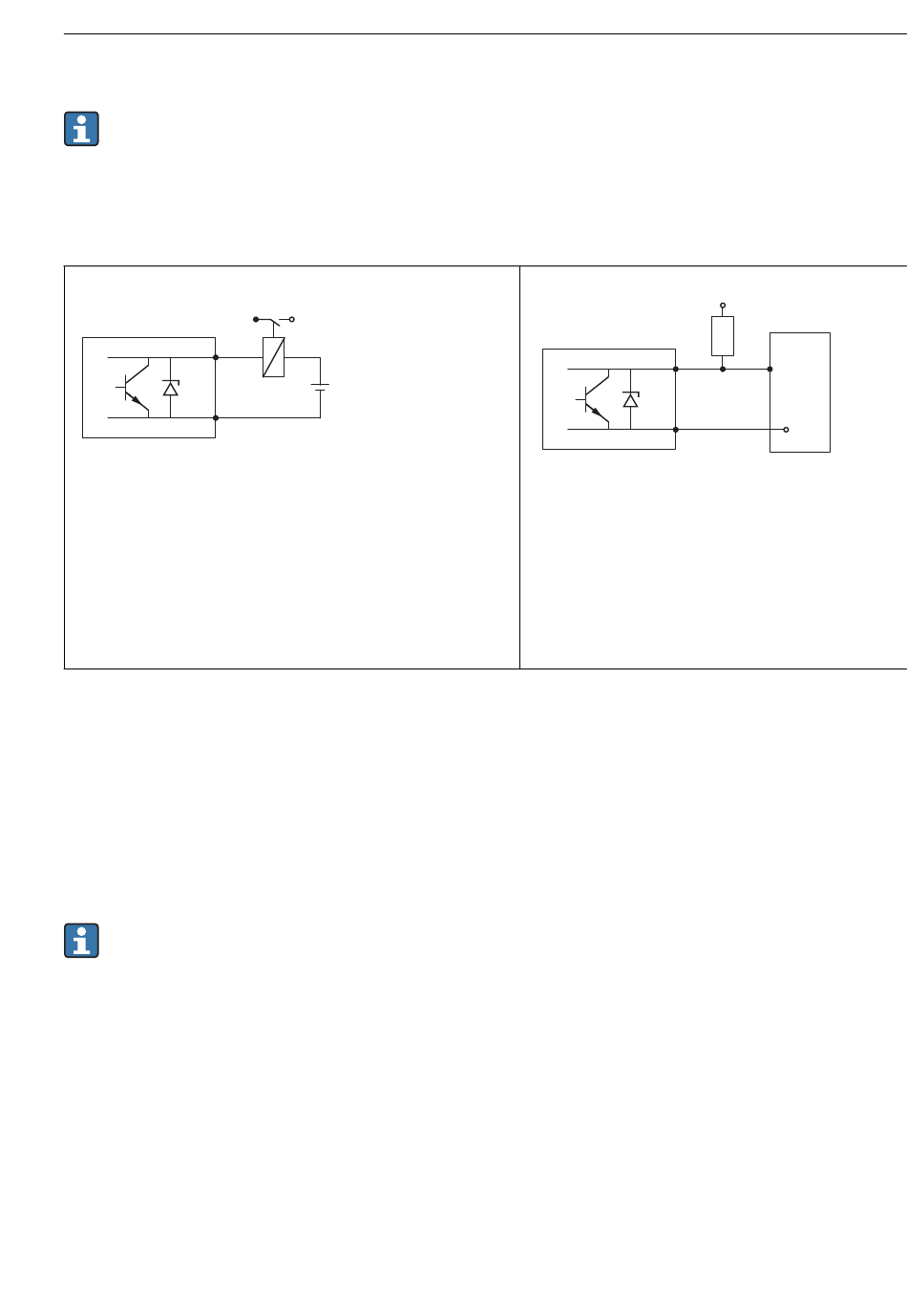

Exemples de raccordement de la sortie tout ou rien
Pour les appareils HART, la sortie tout ou rien est disponible en option. Voir structure de
commande, caractéristique 20 : "Alimentation, sortie", option B: "2 fils ; 4-20mA HART,
sortie tout ou rien".
Les appareils avec PROFIBUS PA et FOUNDATION Fieldbus ont toujours une sortie tout
ou rien.
3+
4-
6
Raccordement d' u n relais
Relais adaptés (exemples) :
• Relais à semi-conducteurs : Phoenix Contact OV-24DC/
480AC/5 avec support pour rail profilé UMK-1 OM-R/AMS
• Relais électromécanique : Phoenix Contact PLC-
RSC-12DC/21
7.2
Conditions de raccordement
7.2.1
Spécification de câble
FOUNDATION Fieldbus
• Endress+Hauser recommande l' u tilisation d' u ne paire torsadée blindée.
• Bornes pour sections de fil : 0,5...2,5 mm
• Diamètre extérieur du câble : 5...9 mm (0,2...0,35 in)
Pour plus d' i nformations sur les spécifications de câble, voir le manuel de mise en service
BA00013S "FOUNDATION Fieldbus Overview", les Directives FOUNDATION Fieldbus et la
norme IEC 61158-2 (MBP).
Endress+Hauser
+
-
A0015909
2
(20...14 AWG)
3+
4-
7
Raccordement à une entrée numérique
1
Résistance de pull-up
2
Entrée de commutation
Raccordement électrique
+
1
2
A0015910
