Montage De L'actionneur De Valve - Toro Multi-Pro 5800-D Manuel De L'utilisateur

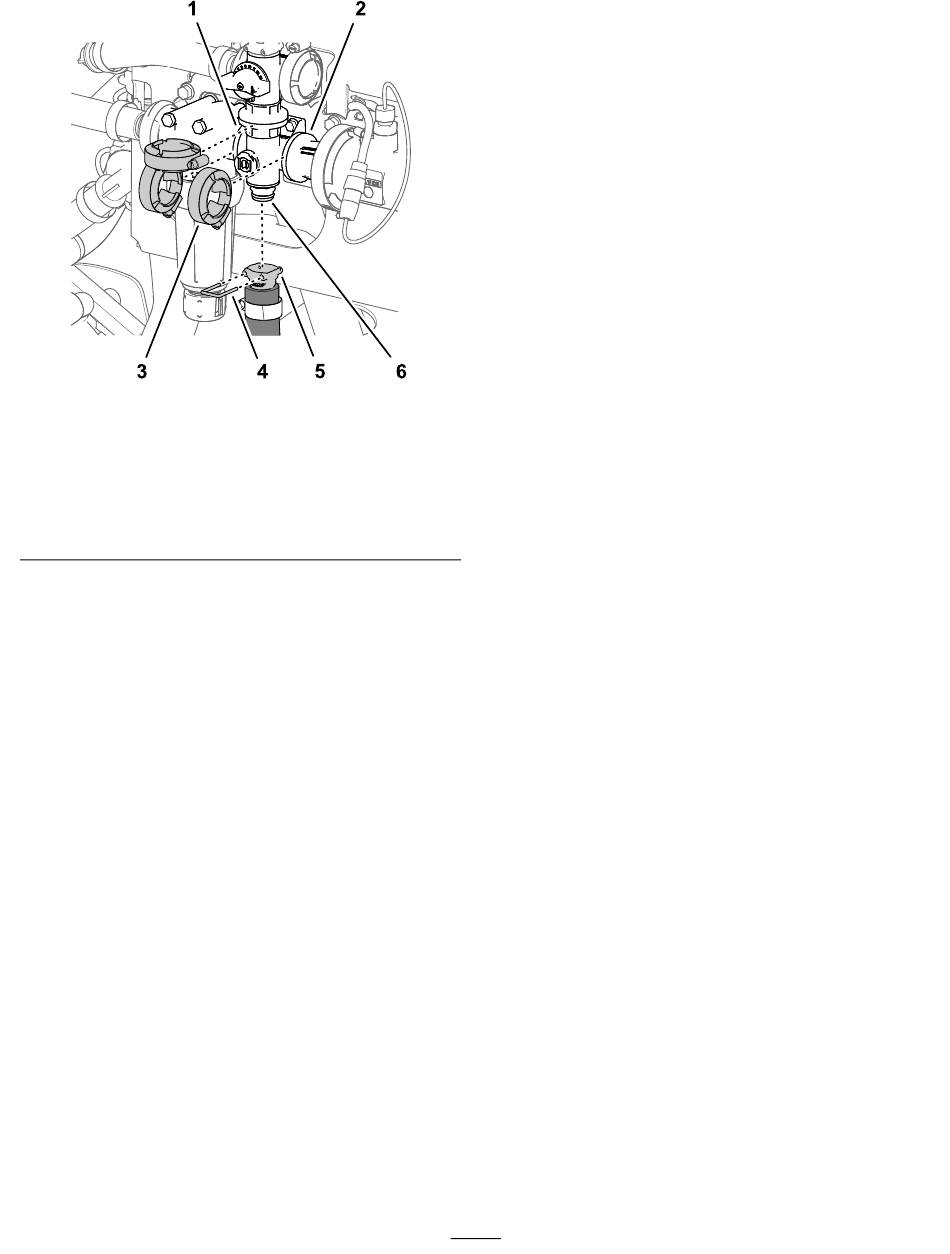

Figure 117
1. Bride (tête de filtre sous
pression)
2. Bride (adaptateur
d'accouplement)
3. Collier bride
2. Fixez légèrement le collecteur de vanne
d'agitation à la vanne de dérivation d'agitation,
la tête du filtre sous pression et l'adaptateur
d'accouplement
colliers que vous avez retirés à la section
Dépose de la valve du collecteur d'agitation
(page 82).
3. Fixez le collecteur de vanne d'agitation au
support de vannes à l'aide des 2 boulons à
embase (¼" x ¾") et du contre-écrou à embase
(¼") que vous avez retirés à la section
de la valve du collecteur d'agitation (page
4. Serrez les boulons à embase et les
contre-écrous à embase à un couple de 19,78
à 25,42 N·m.
5. Serrez les 3 colliers bride à la main
6. Fixez le raccord rapide du flexible d'agitation au
raccord rapide du collecteur de vanne d'agitation
à l'aide de l'étrier de fixation
7. Si vous desserrez la fixation de la tête du filtre
sous pression, serrez l'écrou et le boulon à un
couple de 19,8 à 25,4 N·m.

Montage de l'actionneur de valve

1. Placez l'actionneur devant la valve de collecteur
(Figure 103).
4. Étrier de fixation
5. Raccord rapide (flexible
d'agitation)
6. Raccord rapide (collecteur
de vanne d'agitation)
(Figure 117) à l'aide des 3
(Figure
(Figure 117).
2. Fixez l'actionneur et la valve à l'aide de l'étrier
de fixation retiré à l'opération
l'actionneur de vanne (page
g191301
Dépose
82).
117).
87
2 de Dépose de
81).
