Commandes du pulvérisateur

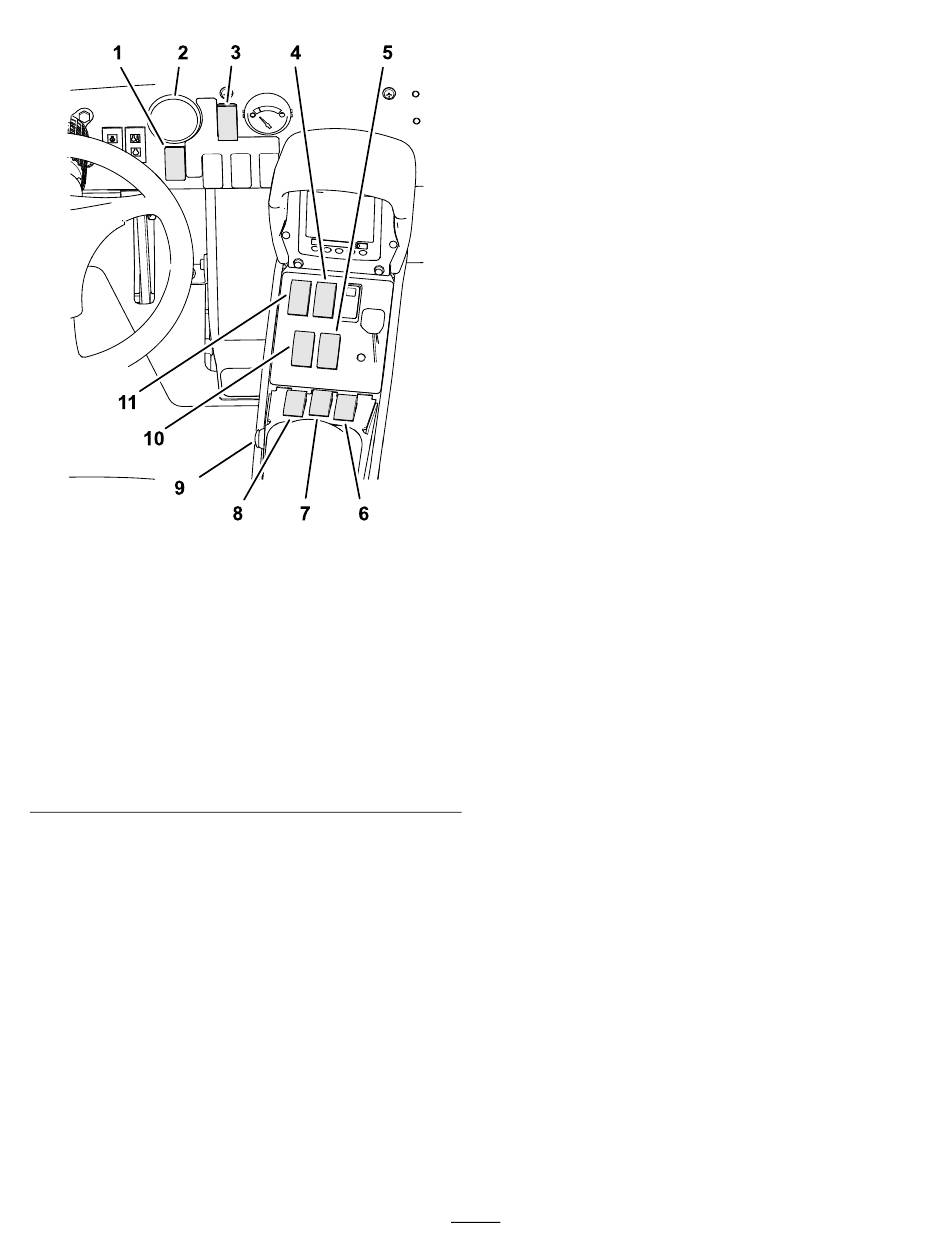

Figure 14
1. Commande de débit de
pulvérisation
2. Manomètre
3. Sélecteur de mode de
pulvérisation
4. Commande d'agitation de
cuve
5. Interrupteur de levage de
sections de rampe droite
6. Interrupteur de section
droite
Manomètre
Le manomètre est situé sur le tableau de bord
14). Il indique la pression du liquide dans le système
en bar et en psi.
Sélecteur de mode de pulvérisation
Utilisez le sélecteur de mode pour alterner entre le
mode débit d'application (boucle fermée) et le mode
manuel (boucle ouverte).
Commande de débit de pulvérisation
La commande de débit de pulvérisation se trouve
sur le tableau de bord, à droite du volant
14). Utilisez la commande de débit de pulvérisation
pour réguler la vitesse de la pompe de pulvérisation
quand le pulvérisateur est en mode manuel. Appuyez
7. Interrupteur de section
centrale
8. Interrupteur de section
gauche
9. Commande générale des
sections
10. Interrupteur de levage de
sections de rampe gauche
11. Commande de pompe de
pulvérisation
(Figure
(Figure
de façon continue sur l'avant de l'interrupteur pour
augmenter le débit d'application (pression) ou
sur l'arrière pour réduire la le débit d'application
(pression).
Commande de pompe de pulvérisation
La commande de la pompe de pulvérisation est située
sur la console centrale, à droite du siège
Basculez la commande en avant pour actionner la
pompe de pulvérisation, ou en arrière pour l'arrêter.
Un voyant s'allume sur la commande quand elle est
en position de marche.

Important:

Pour éviter d'endommager
l'entraînement de la pompe de pulvérisation,
n'utilisez la commande de la pompe que lorsque
le moteur tourne au
Interrupteurs de levage de sections de rampe
Les interrupteurs de levage des sections de rampe
sont situés sur la console centrale, à droite du siège ;
ils permettent de lever ou d'abaisser les sections des
rampes gauche et droite
Commande générale des sections
g194086
La commande générale des sections est située sur
la console centrale de la machine. Cette commande
permet de lancer ou d'arrêter la pulvérisation.
Appuyez sur la commande pour activer ou désactiver
le système de pulvérisation
Interrupteurs de sections gauche, centrale et droite
Les 3 interrupteurs de section sont situés sur la
console centrale devant l'accoudoir
Basculez chaque interrupteur en avant pour activer
la section correspondante et en arrière pour la
désactiver. Lorsque l'interrupteur est en position
, une icône s'affiche en haut de l'InfoCenter.
ACTIVÉE
Remarque:
Ces interrupteurs n'ont d'effet sur
le système de pulvérisation que si la commande
générale des sections est
Commande d'agitation
La commande d'agitation est située sur la console
centrale, à droite du siège
cette commande en avant pour lancer l'agitation
dans la cuve, ou en arrière pour arrêter l'agitation.
Un voyant s'allume sur la commande quand elle
est en position de marche. Pour activer la fonction
d'agitation, la pompe du système de pulvérisation doit
être en marche et le moteur doit tourner à un régime
supérieur au régime de ralenti.
Vanne de dérivation d'agitation
La vanne de dérivation renvoie le liquide à la
pompe du système de pulvérisation lorsque vous
24
(Figure
.
RALENTI
(Figure 14).
(Figure 14).
(Figure 14).
.
ACTIVÉE
(Figure 14). Basculez
14).
