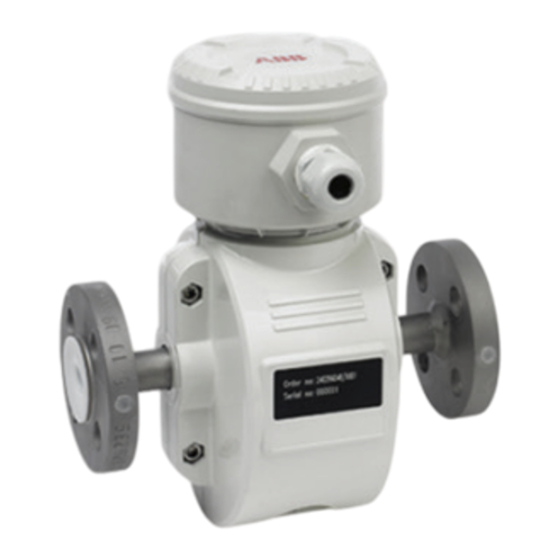

Débitmètre électromagnétique. capteurs de débit à passage réduit
Masquer les pouces Voir aussi pour R Serie:

Publicité

Liens rapides

A B B M E A S U R E M E N T & A N A LY T I C S | G U I D E U T I L I S AT E U R | O I/ F E R 1 0 0/ F E R 2 0 0 - F R R É V. F
Série R
Débitmètre électromagnétique
Capteurs de débit à passage réduit
Introduction
Capteurs de débit
électromagnétiques
série R
Les capteurs de débitmètre électroma-
gnétique FER à passage réduit d'ABB sont
disponibles avec un transmetteur
AquaMaster 3 ou WaterMaster.
AquaMaster 3 et WaterMaster sont une
gamme de débitmètres électromagnétiques
hautes performances destinés à la mesure
de fluides conducteurs. Ils sont livrés sous
forme de systèmes configurés et étalonnés
en usine.
Le présent Guide utilisateur contient des
détails permettant à l'utilisateur final de
procéder à l'installation et au raccordement.
La solution intelligente pour les
applications distantes
Measurement made easy
Pour plus d'informations :
D'autres publications peuvent être
téléchargées gratuitement sur
www.abb.com/flow
ou en scannant
ce code :
Recherchez ou cliquez sur
Fiche de données
WaterMaster
Débitmètre électromagnétique
Fiche technique
AquaMaster
Débitmètre électronique
DS/WM-FR
DS/AMAS-FR

Publicité

Table des Matières
loading

Sommaire des Matières pour ABB R Serie

  • Page 1 Pour plus d’informations : Capteurs de débit électromagnétiques série R Les capteurs de débitmètre électroma- D’autres publications peuvent être gnétique FER à passage réduit d’ABB sont téléchargées gratuitement sur disponibles avec un transmetteur www.abb.com/flow ou en scannant AquaMaster 3 ou WaterMaster.
  • Page 2: Documents Associés

    Documents associés Débitmètre AquaMaster 3 (FEA200) Recherchez ou cliquez sur Guide utilisateur OI/FET200-FR AquaMaster 3 FET200 Débitmètre électromagnétique transmetteur Guide de programmation COI/FET2XX-FR AquaMaster 3 Débitmètre électromagnétique Tables MODBUS supplémentaires COI/FET2XX/MOD/TBL-EN AquaMaster 3 Débitmètre électromagnétique Débitmètre WaterMaster (FEA100) Recherchez ou cliquez sur Guide utilisateur OI/FET100-FR WaterMaster FET100...
  • Page 3: Table Des Matières

    Série R Débitmètre électromagnétique Sécurité ............................2 Sécurité électrique ............................2 Symboles ..............................2 Informations relatives au recyclage des produits (clients européens uniquement) .......... 2 Santé et sécurité ............................3 Informations sur la Directive européenne RoHS 2011/65/UE (RoHS II) ............3 Installation mécanique ........................
  • Page 4: Sécurité

    1.3 Informations relatives au recyclage des produits (clients européens uniquement) ABB s’engage à garantir que le risque de toute nuisance à l’environnement ou de toute pollution provoquée par l’un de ses produits est réduit autant que possible. La directive européenne relative aux déchets d’équipements électriques et électroniques (DEEE), entrée initialement en...
  • Page 5: Santé Et Sécurité

    1.5 Informations sur la Directive européenne RoHS 2011/65/UE (RoHS II) ABB, Industrial Automation, Measurement & Analytics UK souscrit entièrement aux objectifs de la directive ROHS II. Tous les produits concernés mis sur le marché par IAMA UK à compter du 22 juillet 2017, sans aucune exemption spécifique, seront conformes à...
  • Page 6: Installation Mécanique

    Série R Débitmètre électromagnétique 2 Installation mécanique 2 Installation mécanique 2.1 Déballage Fig. 2.1 Déballage Attention. Avant d'installer le produit, vérifiez qu'il n'est pas endommagé. N'installez pas un équipement endommagé ou défectueux. 2.2 Conditions d'installation Attention. Ne dépassez JAMAIS la pression de service maximale indiquée sur le matériel. Fig.
  • Page 7 Série R Débitmètre électromagnétique 2 Installation mécanique Fig. 2.4 Chaleur localisée Laissez suffisamment d'espace pour lire l'affichage ou la plaque signalétique Fig. 2.5 Emplacement 70 °C (158 °F) max. – 20 °C (– 4 °F) min. Fig. 2.6 Dans les limites de température Diamètre de tuyau 0 Diamètres de tuyau 0 Epaisseur mini.
  • Page 8 Série R Débitmètre électromagnétique 2 Installation mécanique Fig. 2.8 Niveau de fluide Fig. 2.9 Installation à l'ombre Supports Fig. 2.10 Installation au-dessus du sol Fig. 2.11 Variations de température OI/FER100/FER200–FR Rév. F...
  • Page 9 (recommandée) Fig. 2.12 Installation enfouie Remarque. Pour de plus amples détails sur les capteurs de débit enterrés, contactez le support technique d'ABB. Fig. 2.13 Cheminement du câble Fixez les joints Taille des joints identique à la conduite Fig. 2.14 Montage des joints Pour accéder au...
  • Page 10 Série R Débitmètre électromagnétique 2 Installation mécanique 0,7 m (2,3 pieds) min. Fig. 2.16 Capteur déporté Détecteur de pression Détecteur de pression Fig. 2.17 Capteur déporté OI/FER100/FER200–FR Rév. F...
  • Page 11: Installation Électrique

    Série R Débitmètre électromagnétique 3 Installation électrique 3 Installation électrique 3.1 Mise à la masse Attention. Pour des raisons tenant à la sécurité et à l'obtention de performances optimales, le débitmètre, les conduites et le support doivent être correctement mis à la terre, en conformité avec les réglementations.
  • Page 12 Série R Débitmètre électromagnétique 3 Installation électrique Bagues de contact Conduite plastique Conduite métallique (pour la mise à la terre) Fig. 3.3 Permutation – insert de conduite en plastique Remarque. L'agencement de mise à la terre présenté sur la Fig. 3.4 est uniquement applicable aux : ...
  • Page 13 Série R Débitmètre électromagnétique 3 Installation électrique Fig. 3.5 Transmetteur AquaMaster 3 monté dans une chambre (illustration de la version à piles) Fig. 3.6 Transmetteur AquaMaster 3 monté dans une armoire (illustration de la version à piles) OI/FER100/FER200–FR Rév. F...
  • Page 14: Préparation Du Câble (Transmetteur Déporté Uniquement)

    Série R Débitmètre électromagnétique 3 Installation électrique Alimentation Fig. 3.7 Transmetteur déporté WaterMaster monté dans une armoire de bordure de route 3.2 Préparation du câble (transmetteur déporté uniquement) Attention. Assurez la protection de l'environnement à tout moment – voir section 3.3 à la page 14. Pour préparer la connexion du câble aux borniers du capteur et du transmetteur : 1.
  • Page 15: Connexions Du Câble Du Capteur (Transmetteur Aquamaster 3 Déporté Uniquement)

    Série R Débitmètre électromagnétique 3 Installation électrique S1 Violet (écran) E1 Violet (*Signal) E2 Bleu (*Signal) S2 Bleu (Ecran) 3 Vert (Gaine) Coupez les câbles à 60 mm (2,35 pouces) D2 Jaune D1/TFE Orange PE (écran) M2 Rouge M1 Brun Blindage raccordé...
  • Page 16: Protection De L'environnement

    Série R Débitmètre électromagnétique 3 Installation électrique 3.3 Protection de l'environnement Fig. 3.10 Empotage du bornier du capteur Avertissement.  Les matériaux d'empotage sont toxiques. Lisez attentivement les instructions des fabricants avant de préparer le matériau d'empotage et suivez toutes les mesures de sécurité nécessaires. ...
  • Page 17: Accessoires / Kits De Pièces De Rechange - Aquamaster 3

    Série R Débitmètre électromagnétique 4 Accessoires / Kits de pièces de rechange – AquaMaster 3 4 Accessoires / Kits de pièces de rechange – AquaMaster 3 Configuration commune MRBX9969 Kit de montage monobloc WABC2010 Ensemble câble capteur 0,5 m (1,6 pied), pour version intégrée / monobloc WABC2010/01 Ensemble câble capteur 1 m (3,3 pieds), pour version déportée WABC2010/05...
  • Page 18: Caractéristiques Techniques

    Série R Débitmètre électromagnétique 5 Caractéristiques techniques 5 Caractéristiques techniques Spécifications de l'AquaMaster3 selon la norme OIML R49 Classe 1 Spécifications de précision de l'AquaMaster3 AquaMaster3 Classe 1 (DN100 – alimenté par piles / énergie renouvelable) AquaMaster NMI 10.0 100.0 1000.0 –2 –4...
  • Page 19: Débitmètres Agréés Ul Fire Service

    Série R Débitmètre électromagnétique 5 Caractéristiques techniques Débitmètres à passage réduit alimentés par piles ou par énergie renouvelable (FER) – spécifications de débit Spécifications de Classe 2 Spécifications de Classe 1 Dimensions (0,5 %) mm pouce (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min)
  • Page 20: Spécifications Des Débitmètres À Passage Réduit Alimentés (Fer) En Ca - Spécifications De Débit

    Série R Débitmètre électromagnétique 5 Caractéristiques techniques Spécifications des débitmètres à passage réduit alimentés (FER) en CA – spécifications de débit Spécifications de Classe 2 Spécifications de Classe 1 Dimensions (0,25 %) mm pouce (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min) 0,010 0,006...
  • Page 21: Caractéristiques Techniques Du Watermaster Classe

    Série R Débitmètre électromagnétique 5 Caractéristiques techniques Caractéristiques techniques du WaterMaster Classe 1 DN100 (diamètre nominal de 4" NB)) Spécifications du WaterMaster conformes à OIML R49 Classe 1 Performance de mesure type ±0,2 % ±0,9 mm/s (suivant ±0.2 % la plus grande de ces valeurs) –1 Autour de Q2, il...
  • Page 22: Débitmètre À Passage Réduit Watermaster (Fer) Performance En Débit Exprimée En M (Gal/Min)

    Série R Débitmètre électromagnétique 5 Caractéristiques techniques Débitmètre à passage réduit WaterMaster (FER) performance en débit exprimée en m (gal/min) Spécifications de Classe 2 Spécifications de Classe 1 Dimensions (0,4 %) (0,2 %) mm pouce (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min) (Ugal/min)
  • Page 23: Spécifications De La Peinture

    Série R Débitmètre électromagnétique 5 Caractéristiques techniques Spécifications – Capteurs à passage réduit Parties en contact fluide Compteurs à raccordement fileté Laiton, acier inoxydable 316L et acier super-austénitique Compteurs à brides Electrodes - acier inoxydable 316L Agréments pour eau potable Agréé...
  • Page 24 Série R Débitmètre électromagnétique 5 Caractéristiques techniques Câble du capteur Raccordements électriques Presse-étoupes 20 mm (WaterMaster ou AquaMaster3) WaterMaster pouce NPT (WaterMaster) Câble standard et câble blindé Presse-étoupes blindés 20 mm (WaterMaster) Longueur maximale 200 m (660 pieds) Raccordements Limitations de température Raccords à...
  • Page 25: Perte De Charge

    Série R Débitmètre électromagnétique 5 Caractéristiques techniques Installation en tuyauterie Tuyauterie en amont et en aval minimum Diamètre 0 0 x dia. de conduite 0 x dia. de conduite minimum minimum Sens de l'écoulement Perte de charge Débit Perte de charge en bars (psi) <0,63 (9,1) <0,16 (2,3) Homologation OIML R49 (AquaMaster FER DN40 à...
  • Page 26: Spécification Du Capteur (Dimensions Nominales)

    Série R Débitmètre électromagnétique 5 Caractéristiques techniques Spécification du capteur (dimensions nominales) 15 à 25 mm ( à 1 pouce) – Raccords filetés (pour les transmetteurs AquaMaster3 uniquement) Dimensions Masse Diamètres mm (pouce) approximative pouce Raccordement 119 (4,7) pouce B ou pouce NPSM 127 (5) G 1 pouce B ou 1 pouce NPSM...
  • Page 27 Série R Débitmètre électromagnétique 5 Caractéristiques techniques FER – DN40 à 300 (1 à 12 pouces NB) Dimensions en mm (pouce) Ø104 Boîtier du 77,8 transmetteur 104,5 fabriqué avant le 3e trimestre 2014 Ø104 Boîtier du transmetteur fabriqué après le 3e trimestre 2014 Connexion de terre externe...
  • Page 28 Série R Débitmètre électromagnétique 5 Caractéristiques techniques Dimensions in mm (in.) Approx. weight in kg (lb) Process connection type Integral Remote DN40 EN1092-1 PN10, 16, 25, 40 150 (5,91) 200 (7,87) 260 (10,24) 30,4 (1,20) 185 (7,28) 138 (5,43) 23,5 (0,93) 13 (29) 11 (24) in.)
  • Page 29 Série R Débitmètre électromagnétique 5 Caractéristiques techniques Dimensions in mm (in.) Approx. weight in kg (lb) Process connection type Integral Remote DN250 EN1092-1 PN10 450 (17,72) 389 (15,31) 136,8 (5,39) 313 (12,33) 268 (10,55) 153,5 (6,04) 77 (169) 75 (165) (10 in.) EN1092-1 PN16 EN1092-1 PN25...
  • Page 30 Série R Débitmètre électromagnétique 5 Caractéristiques techniques 350 à 600 mm (14 à 24 pouces) – A brides Diamètres Dimensions mm Masse approximative pouce 513 (20,2) 520 (20,5) 550 (21,7) 570 (22,4) 576 (22,7) 600 (23,6) 632 (24,9) 627 (24,7) 698 (27,5) 686 (27) 679 (26,7)
  • Page 31 Acquittements • Modbus est une marque déposée de Schneider Electric USA Inc. Ventes Service...
  • Page 32 Nous nous réservons le droit d'apporter des modifications techniques ou de modifier le contenu de ce document sans préavis. En ce qui concerne les commandes, les caractéristiques spéciales convenues prévalent. ABB ne saura en aucun cas être tenu pour responsable des erreurs potentielles ou de l’absence d’informations constatées dans ce document.
