Unité de nettoyage à air comprimé ISEmax (230 V AC)
8.3 Remplacement de la lèvre d'étanchéité
Démontage
1
2
3
4
5
6
7

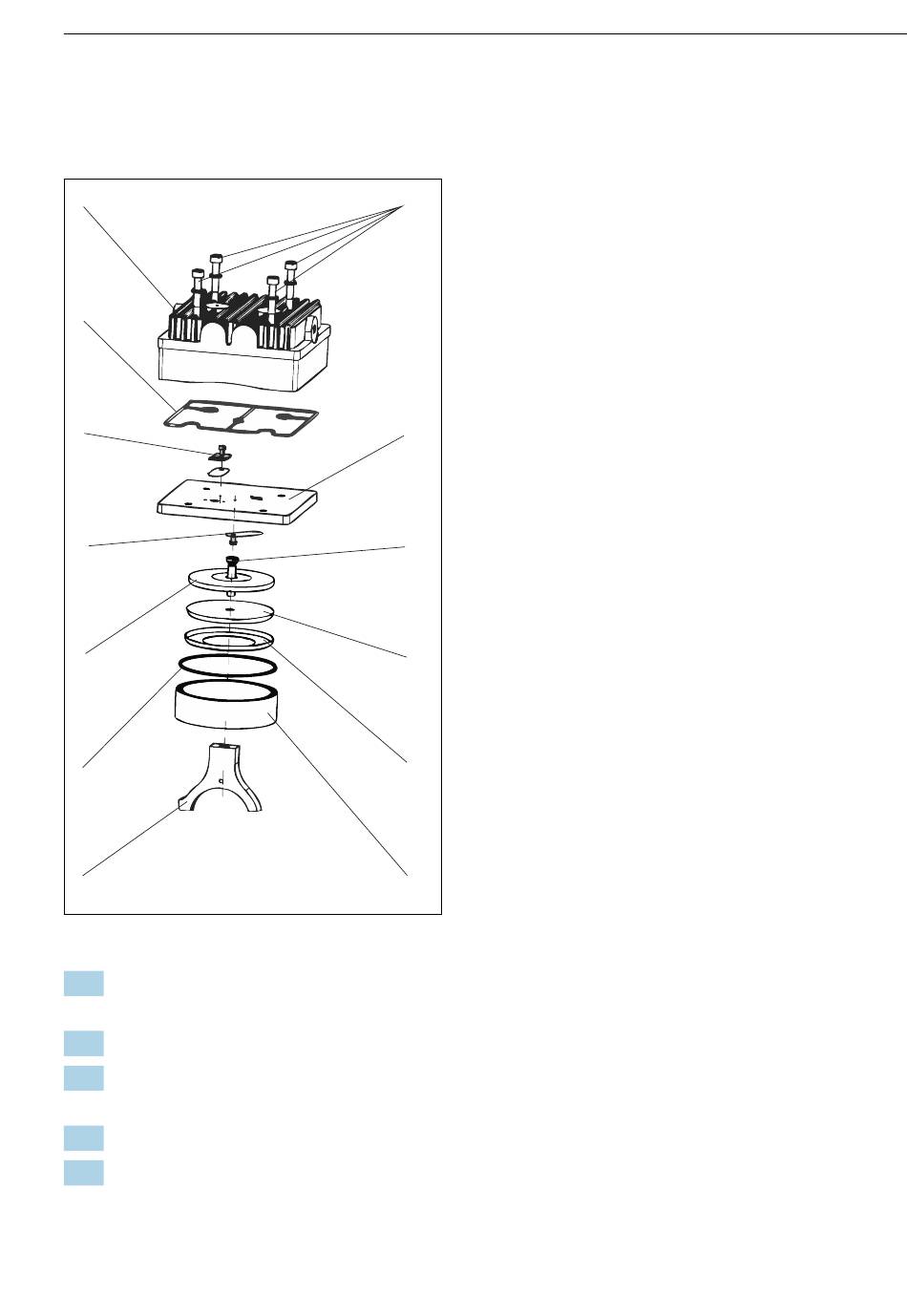

 4 Tête de pompe
1. Dévissez les 4 vis six pans (AF4, pos. 8) et retirez le couvercle à rainures (pos. 1) avec le
joint (pos. 2) et la plaque intermédiaire (pos. 9).
2. Retirez la bague d' e spacement (pos. 13) du disque de bielle (pos. 11).
3. Vérifiez si le joint torique (pos. 6) dans la bague d' e spacement est visiblement usé et, le
cas échéant, remplacez-le par un joint neuf du kit de pièces de rechange.
4. Vissez la vis cylindrique (pos. 10) avec un tournevis plat.
5. Retirez la rondelle de butée (pos. 5) et remplacez la lèvre d' é tanchéité (pos. 12) pour une
neuve du kit de pièces de rechange.
 Veillez à ce que la lèvre d' é tanchéité soit correctement positionnée.
Endress+Hauser
1 Couvercle à rainures
8
2 Joint
3 Butée de soupape
4 Ressorts de soupape
5 Rondelle de butée
6 Joint torique
7 Bielle
8 Vis six pans
9 Plaque intermédiaire
10 Vis cylindrique
9
11 Disque de bielle
12 Lèvre d' é tanchéité
13 Bague d' e spacement
10
11
12
13
A0011378
Maintenance
