Raccordement électrique
‣

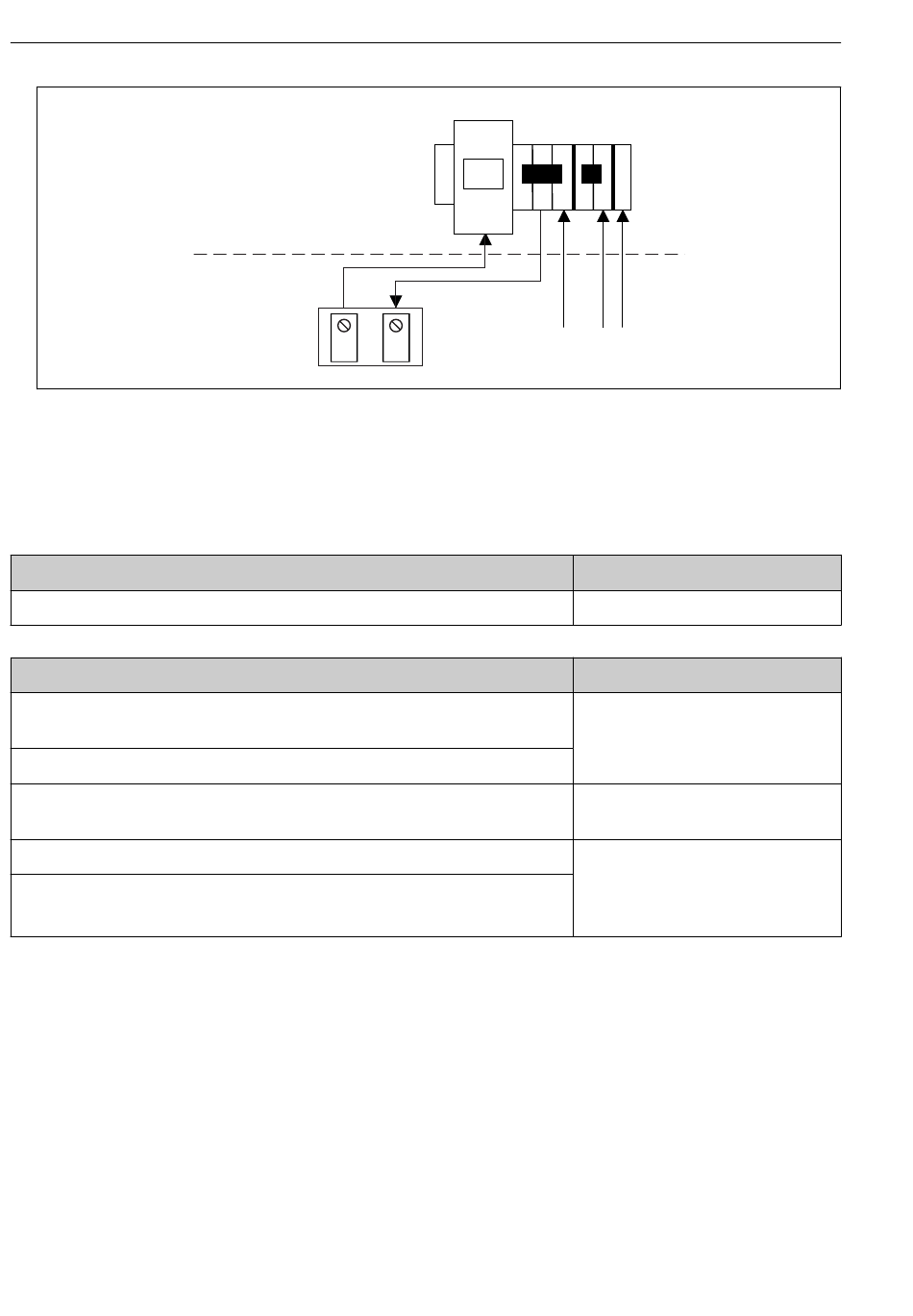

Raccordez l' u nité de nettoyage au transmetteur en appliquant la tension L1 aux bornes 41
et 42 d' u n module supplémentaire (AOR, 2R ou 4R).
6.2 Contrôle du raccordement
Etat et spécifications de l'appareil
Le capteur et le câble sont-ils intacts ?
Raccordement électrique
La tension d' a limentation du transmetteur raccordé correspond-elle aux
indications de la plaque signalétique ?
Les câbles installés sont-ils exempt de toute contrainte et non vrillés ?
Le chemin de câble est-il totalement isolé sur site ?
Toutes les entrées de câble sont-elles installées, serrées et étanches ?
Toutes les entrées de câble sont-elles orientées vers le bas ou montées
latéralement ?
12
C 44 M x
AOR/2R/4R
42
Unité de nettoyage à air comprimé ISEmax (230 V AC)
T2.0A
PE 1 L1 N PE
230V AC / 50Hz
41
Remarques
Contrôle visuel
Remarques
Contrôle visuel
Câbles d' a limentation / câbles de
signal
Dans le cas d' e ntrées de câble
latérales : boucles de câble orientées
vers le bas pour que l' e au puisse
s' é couler.
Endress+Hauser
A0016124
