Montage

3.1

Conditions de montage

Choisissez un emplacement où il y a suffisamment de place et où le capteur ne risque pas
d' ê tre endommagé en cas de liquide agité.
Dans le cas d' u n montage fixe, le point d' a rrêt doit être choisi de sorte que la sonde soit
facilement accessible pour la configuration et la maintenance. Le tube à immersion doit
dépasser d' a u moins 100 mm (3,94") du point d' a rrêt (voir schéma).

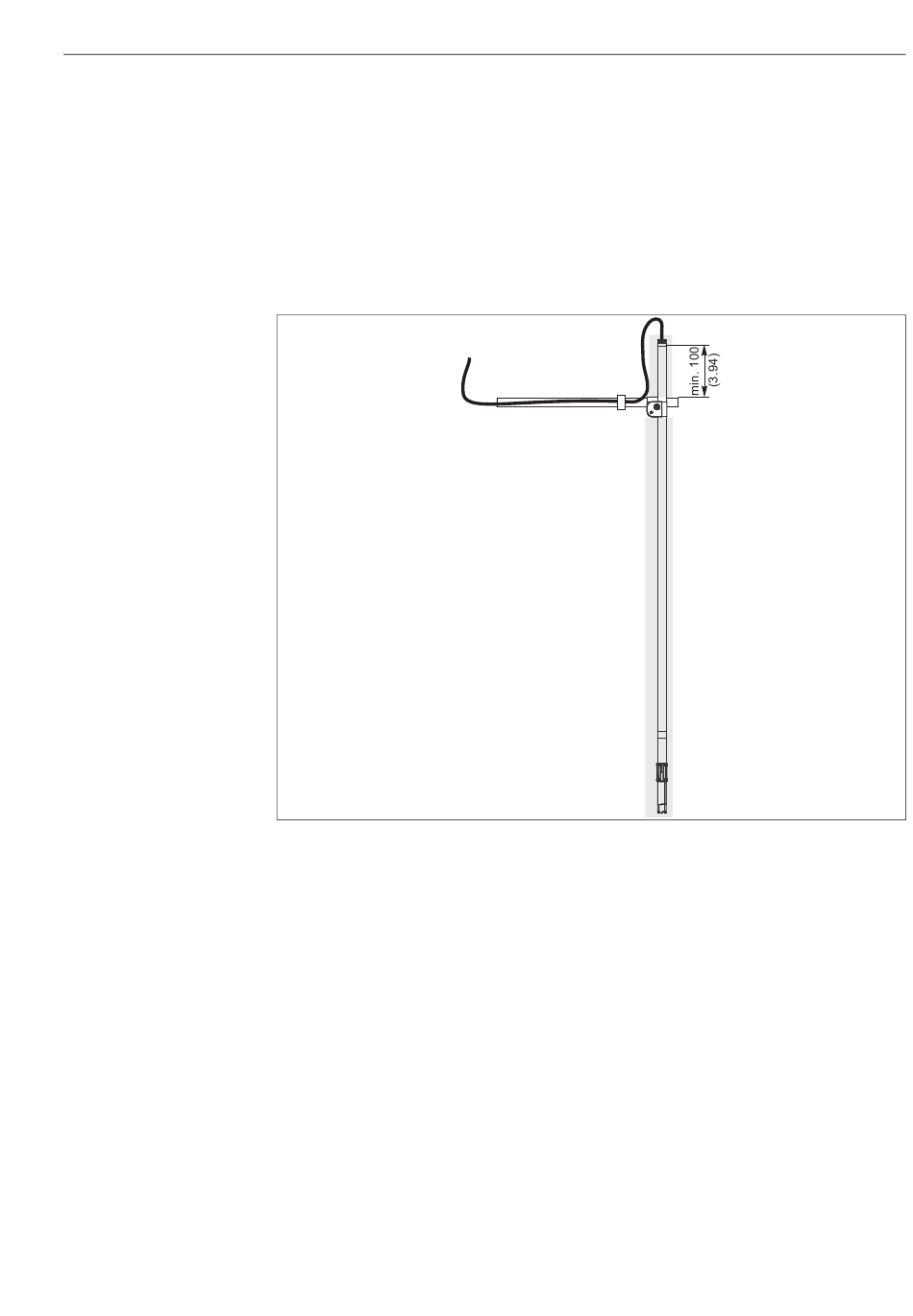

Fig. 1 : Point d' a rrêt (le capuchon anti-projection n' e st pas représenté)
La compensation de potentiel vous incombe. Tous les éléments conducteurs doivent être
raccordés les uns aux autres.
Pour une utilisation en zone Ex :
• La sonde doit être raccordée de façon conductrice du côté du tube à immersion au support
ou à la fixation correspondante.
• Si la sonde est fixée au moyen d' u ne chaîne et d' u n étrier de montage, un conducteur
d' é quipotentialité particulier est nécessaire outre le câble de mesure.
• Dans le cas de capteurs avec des surfaces métalliques accessibles, celles-ci doivent être
incluses à la compensation de potentiel conformément aux instructions du manuel de mise
en service.
mm (inch)
