3.2.8 Démontage de la fermeture rapide

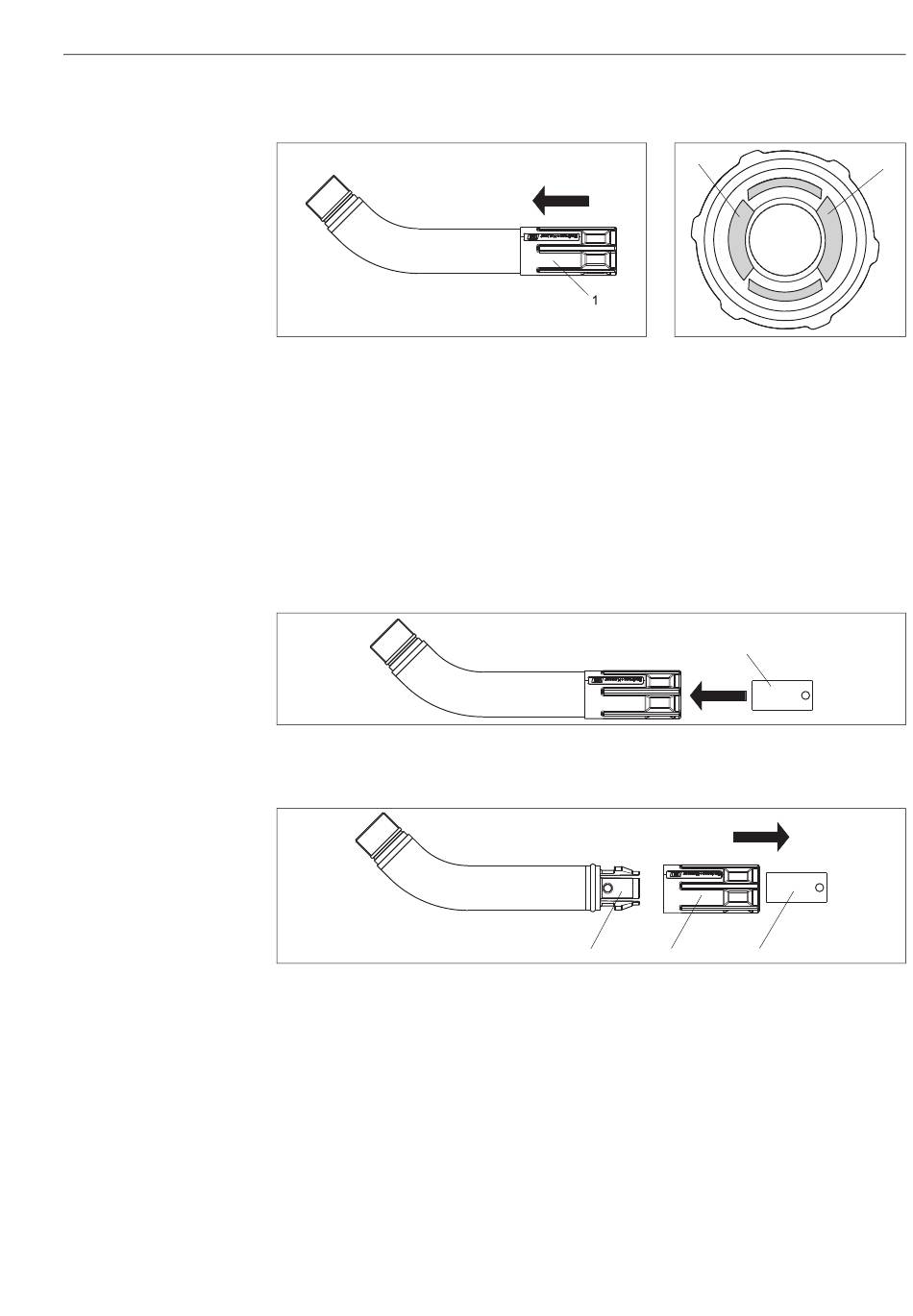

Fig. 10 : Démontage de la fermeture rapide
1 Fermeture rapide - écrou-raccord
Pour démonter la fermeture rapide, procédez de la façon suivante :
1. Glissez l' é crou-raccord dans la direction de la flèche jusqu' à la butée ( å 10).
Les deux clips de connexion seront alors pressés vers le centre ( å 11).
2. Enfoncez l' o util de montage sur les clips de connexion ( å 12) et pressez-le
fortement dans le sens de la flèche.
3. Les deux clips de connexion se libèrent alors. Retirez l' é crou-raccord et l' o util de
montage ( å 13).
4. Dévissez l' a daptateur du tube à immersion.
Fig. 12 : Démontage de la fermeture rapide
3 Outil de montage
Fig. 13 : Démontage de la fermeture rapide
1 Fermeture rapide - écrou-raccord
3 Outil de montage
4 Fermeture rapide - adaptateur
3.3 Contrôle du montage
• Après le montage, vérifiez que toutes les vis sont correctement serrées.
• Si la sonde est montée avec un support pendulaire, vérifiez qu' e lle peut bouger librement.
2
a0016950
Fig. 11 : Démontage de la fermeture rapide
2 Clips de connexion
3
4 1 3
Montage
2
a0016951
a0016952
a0016953
