Actionnement normal

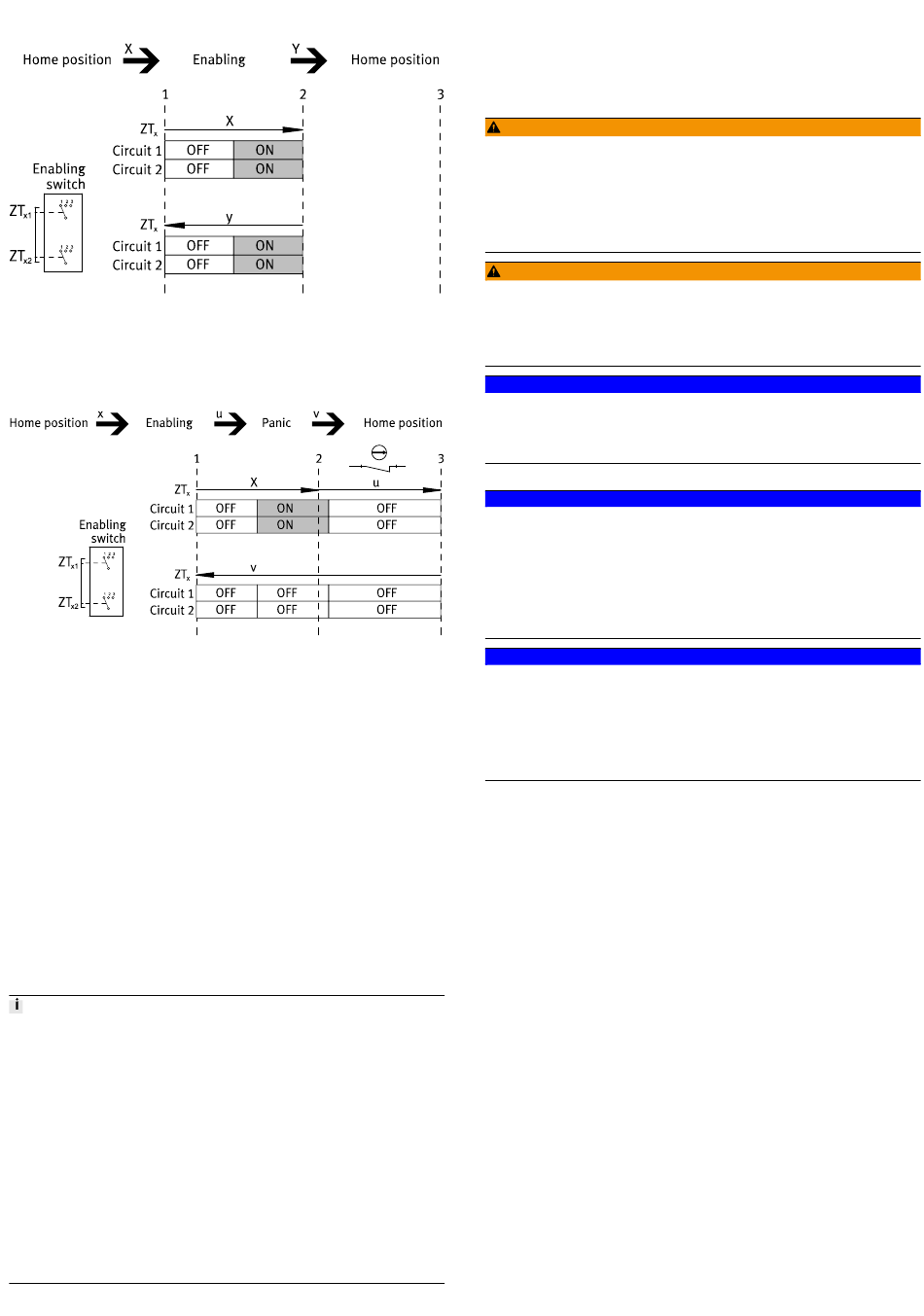

Fig. 5 Diagramme de la course de commutation pour un actionnement normal
Actionnement Panique
L'élément de commande lors de l'actionnement à fond des éléments d'actionne­
ment en position Panique est mécaniquement conçu de sorte que la position de
validation soit sautée lors de leur relâchement :
Fig. 6 Diagramme de course de commutation pour l'actionnement Panique
La réalisation de la catégorie 4 PL e selon EN ISO 13849­1 pour la fonction de sé­
curité concernée est possible grâce à l'utilisation de l'interrupteur de commande
de validation à 3 positions sur deux circuits électriques et à une surveillance dy­
namique appropriée, en tenant compte des cycles d'actionnement concernant la
valeur B des composants de sécurité.
10D
Conformément à la norme EN 60204­1, l'interrupteur de commande de validation
à 3 positions doit être mis en œuvre de sorte qu'en position 1
(fonction désactivée de l'interrupteur ­ l'élément de commande n'est pas action­
né) et en position 3 (fonction désactivée ­ l'élément de commande est enfoncé
jusqu'à la « position Panique ») au moins une des catégories d'arrêt 0, 1 ou 2 soit
déclenchée.
Pour le calcul du PL de la fonction de sécurité Validation, il faut prendre en
compte les valeurs caractéristiques de sécurité technique (PL, PFH
B ) des composants impliqués. Détails sur le calcul du PL pour la fonction de sé­
10D
curité complète è EN ISO 13849­1 (chapitre 6.3, annexe H et annexe I.)
La surveillance de la simultanéité est nécessaire s'il n'est pas possible d'exclure
les défauts en ce qui concerne les courts­circuits dans le circuit de validation, si­
non une accumulation non détectée de défauts pourrait se produire, entraînant à
son tour une perte de sécurité. Cette surveillance de simultanéité est réalisée
p. ex., en se connectant à une commande de sécurité ou au dispositif de sur­
veillance PilzPNOZ s6.1.
Mauvaise utilisation prévisible de l'interrupteur de commande de validation à 3
positions
Une fixation non autorisée de l'interrupteur de commande de validation à 3 posi­
tions dans la position de commande de validation l'aide d'accessoires méca­
niques est considérée comme une mauvaise utilisation prévisible qui doit être
évitée.
Les mesures suivantes, qui entraînent l'arrêt de la machine en mode manuel, sont
recommandées :
• Interrogation de l'interrupteur de commande de validation à 3 positions lors
de la mise en marche de la machine/l'installation et interrogation de l'inter­
rupteur de commande de validation à 3 positions lors du passage du mode de
fonctionnement automatique à manuel (mode manuel). L'interrupteur de
commande de validation à 3 positions ne doit pas être en position de valida­
tion.
• L'interrupteur de commande de validation à 3 positions doit être relâché en
l'espace d'un délai défini et ramené en position de validation. La durée du dé­
lai doit être choisie en fonction des exigences de l'activité.
6 Transport et stockage
– Respecter les conditions ambiantes
è 11.1 Terminal de commande manuelle CDSA­D3­RV.
– Utiliser l'emballage d'origine pour le transport. Utiliser l'emballage d'origine
pour le transport ultérieur ou de retour.
7 Montage et installation
AVERTISSEMENT !
Risque de blessure par choc électrique.
• Pour l'alimentation électrique de l'appareil, utiliser exclusivement des circuits
électriques TBTS ou SELV selon EN 61010­2­201.
• Ne connecter aux raccords, bornes ou interfaces de jusqu'à 50 V de tension
nominale que des tensions et des circuits électriques garantissant une sépa­
ration sûre des tensions dangereuses (p. ex. grâce à une isolation et une rigi­
dité diélectrique adéquates).
AVERTISSEMENT !
Risque d'incendie en cas de défaillance d'un composant.
Blessures suite à un incendie.
• Dans l'application finale, veiller à une protection par fusible adaptée de l'ali­
mentation électrique 24 V DC de l'appareil. Pour ce faire, utiliser un fusible
homologué UL 248 de 3,15 A max.
REMARQUE !
Endommagement de l'électronique dû à une décharge électrostatique.
À l'état ouvert, l'appareil peut être endommagé par une décharge électrostatique.
• Ne pas ouvrir le boîtier de l'appareil. La baie de raccordement peut être ou­
verte.
7.1 Montage du câble de liaison
REMARQUE !
Manipulation incorrecte du terminal de commande manuelle lors de l'installa­
tion du câble.
Le terminal de commande manuelle et les éléments de commande peuvent être
endommagés en cas de manipulation incorrecte.
• Poser le terminal de commande manuelle, écran vers le bas sur une table
plane et propre. Un natte ESD offrira une protection supplémentaire.
• Veiller à ne pas endommager le boîtier de commande manuelle ou les élé­
ments de commande.
REMARQUE !
Montage incorrect des câbles sur le boîtier de commande manuelle.
Un montage incorrect des câbles peut nuire au fonctionnement du terminal de
commande manuelle et l'endommager.
• Vérifier si le joint est propre et non endommagé.
• Vérifier que les câbles ne sont pincés en aucun endroit.
• Vérifier si toutes les vis sont bien serrées. Sinon, le degré de protection ne
peut pas être garanti.
Ce chapitre décrit comment le câble de liaison se monte sur le terminal de com­
mande manuelle CDSA­D3­RV.
Câbles de liaison disponibles
è 11.1 Terminal de commande manuelle CDSA­D3­RV.
et les valeurs
Outils nécessaires
D
Le montage des câbles nécessite les outils suivants :
– Clé plate (taille 19)
– Tournevis TORX (taille 10)
