Contrôle des fuites sur les
flexibles

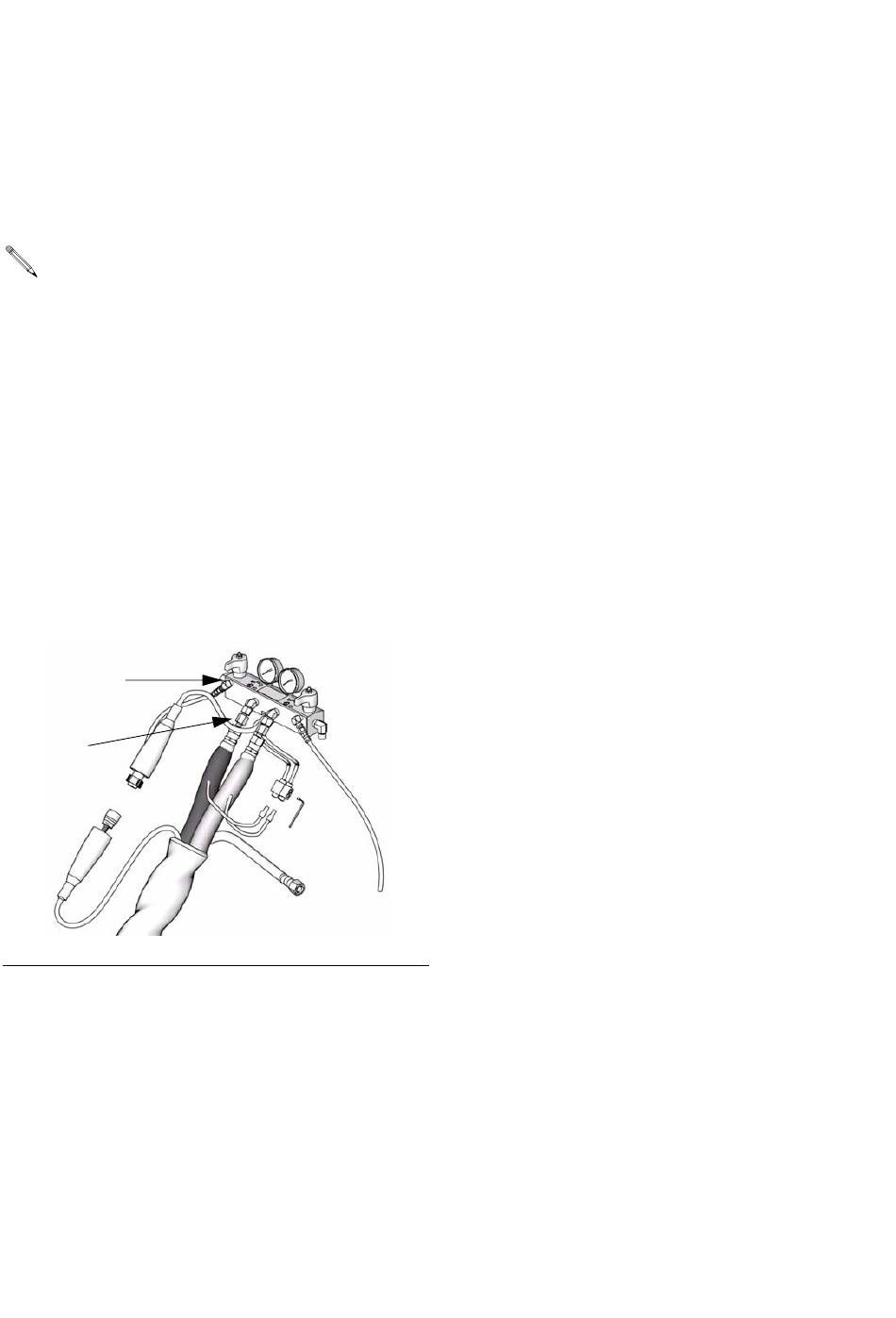

1. Brancher les flexibles produit sur le
manifold (M) du doseur. Rouge pour le
durcisseur (ISO) et bleu pour la résine
(RES).
L'adaptateur du flexible du manifold (N,P)
permet d'utiliser des flexibles fluides ID
de 1/4 po. Et 3/8 po. Pour contrôler le
serrage des adaptateurs serrer comme
suit :
• Côté A (N) à 43-47 pd-lb (58-63 N•m).
• Côté B (P) à 55-60 pd-lb (74-81 N•m).
Pour utiliser des fluides souples d'ID de
1/2 po. (13 mm), enlevez les adaptateurs
du manifold fluide du doseur et
installez-les dans les entrées de raccord
tournant FTS.
M
N
F . 12
IG
310763R
2. Pour les pistolets, fermer les vannes
produit du manifold du pistolet. Enlever le
manifold du pistolet, voir le manuel du
pistolet. Brancher les flexibles souples
produit sur le manifold.
3. Veiller à ce que tout le matériel soit
correctement raccordé à la terre. Voir le
manuel du doseur.
4. Contrôler la pression du flexible. Lire les
instructions d'amorçage dans le manuel du
doseur. Après avoir purgé l'air de tous les
circuits, contrôler la présence de fuites. En
cas de fuites, relâcher la pression comme
spécifié dans le manuel du doseur.
Resserrer les branchements, puis remettre
sous pression pour s'assurer qu'il n'y a
plus de fuites. Relâcher la pression.
