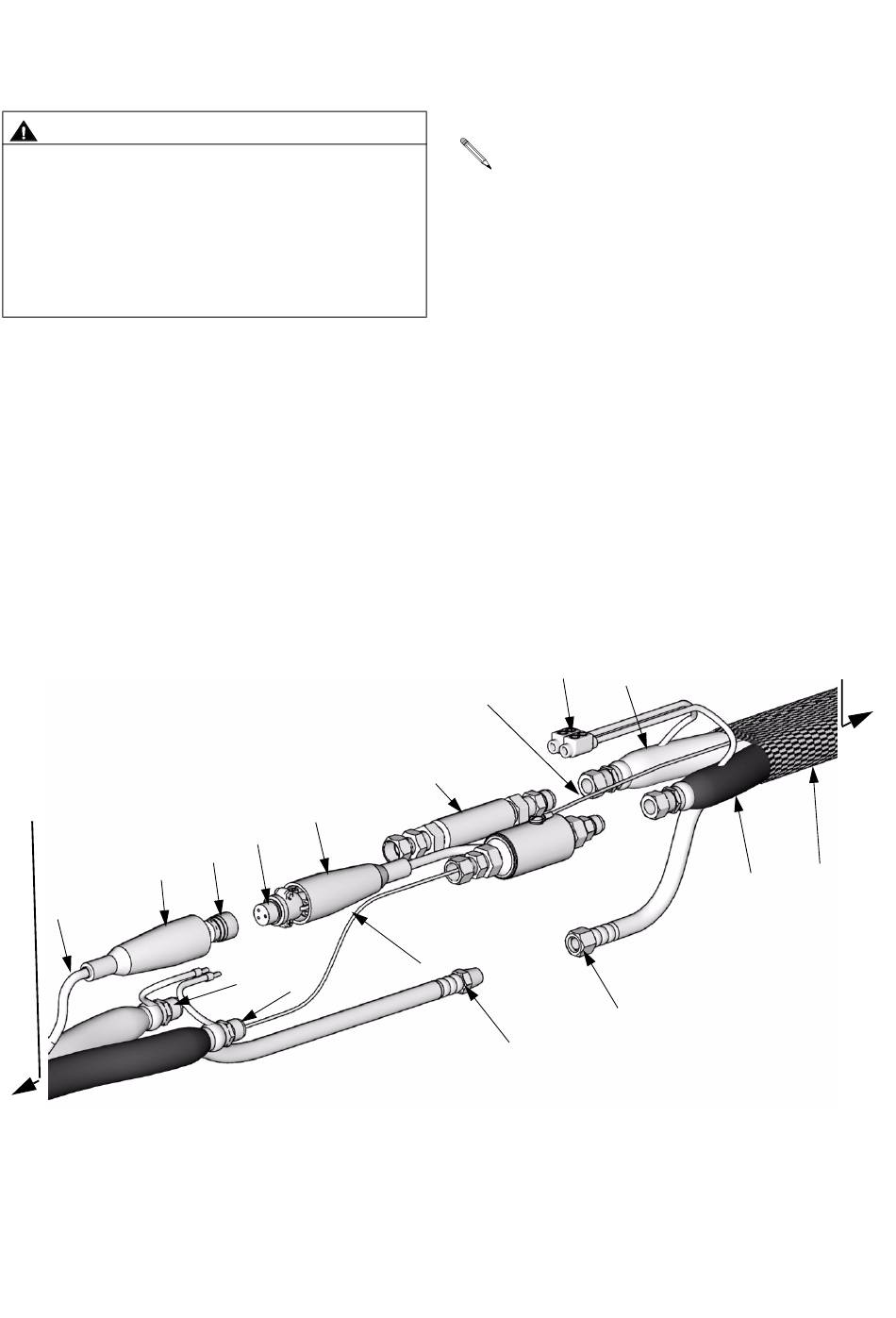

Brancher le FTS 261669 et le flexible souple chauffant double
ATTENTION
Pour éviter d'endommager la sonde, ne pas
plier ni trop cintrer le flexible souple. Ne pas
enrouler le flexible selon un rayon de
courbure inférieur au rayon minimum de 3 pd
(0,9 m). Ne pas soumettre le flexible à des
charges trop lourdes, des chocs violents ou
d'autres contraintes excessives.
1. Déployer soigneusement le capteur FTS
(H) dans la section du flexible venant du
doseur. Ne pas le plier ni le cintrer.
L'introduire côté composant A (ISO) dans le
flexible principal pour mousse ou polyurés.
2. Brancher le FTS (J) sur le flexible souple
(W).
3. Brancher le fil de terre (K) du petit flexible
sur la vis de terre située sous le FTS.
Vers le doseur
S
G
310763R
S
R
F
B
A
4. Brancher le flexible produit sur le FTS (J).
Pour utiliser des fluides souples d'ID de
1/2 po. (13 mm), enlevez les
adaptateurs du manifold fluide du
doseur et installez-les dans les entrées
de raccord tournant FTS.
5. Brancher les connecteurs électriques (D).
6. Brancher le flexible d'air (C) sur le flexible
souple (L).
7. Brancher le câble (F) du flexible sur le
câble du FTS (R). Glisser les manchons
d'isolation sur le branchement. Laisser du
mou (G) sur les câbles pour éviter les
contraintes et les ruptures de câble.
8. Voir Contrôle des fuites sur les flexibles,
page 15
D
K
J
H
C
Vers pistolet
B
A
L
Installation
W
TI9581B
13
