10.5.3 Boîtier de signalisation à distance (RSB - Remote Signalling Box)
L'option "Boîtier de signalisation à distance "permet de surveiller dans un site à distance le
fonctionnement du système, utilisant les contacts hors potentiel qui se trouvent sur la carte "P4 - Carte
Interface Utilisateur" de l'ASI.
Le boîtier peut être simplement posé sur une table, vissé contre une paroi ou, en enlevant la boite,
monté à fil d'une surface.
Le boîtier de signalisation contient une alarme acoustique et les suivantes indications:
•
Diagramme synoptique
•
Alarm
•
Stop
•
Mute
•
Test
Le câble de connexion du boîtier à l'armoire ASI doit être au moins de 16 fils / 0.25 mm
Les connecteurs C et B sont fournis comme accessoires dans la fourniture du boîtier, tandis que le câble
de connexion n'est pas inclus. Longueur maximale du câble: 300 m (985 ft).
Le câble doit être câblé du coté ASI (avec un connecteur sub D - femelle - 25 points) sur la prise J2 – P4
Interface Utilisateur).
NOTE !
Le câble de connexion peut être câblé du coté ASI sur les bornes X1 au lieu de J2 (voir
corrélation X1 – J2 dans la Section 9.1).
C
XB
BORNES
25
24
23
22
blanc
21
marron
20
19
verte
18
jaune
17
16
noir
15
violet
14
13
12
11
10
9
gris/rose
8
bleu/rouge
7
6
blanc/verte
5
marron/verte
4
blanc/jaune
3
jaune/marron
2
1
P.S.: les couleurs mentionnées sont seulement
en référence à un câble type XY
A
Bornes X3, X4 et X15 qui se trouvent à l'intérieur du "Boîtier de signalisation à distance".
B
Connecteur J2 (sub D - mâle - 25 points) doit être branché sur la prise J2 (sub D – femelle -
25 points) située sur la carte "P4 – Interface Utilisateur".
XB
Bornes XB pour l'alimentation 24 VDC / 1A de "Boîtier de signalisation à distance".
NOTE !
Si le boîtier de signalisation est branché sur la prise J2, les bornes X1 ne peuvent pas
être utilisées pour d' autres emploies, parce qu'ils utilisent la même alimentation basse
tension interne de l'ASI.
Modifications reserved
OPM_SPE_XXX_60K_60K_8FR_V020.doc
Avec des LED indiquant le fonctionnement du redresseur, de
l'onduleur et le mode d'alimentation de la charge.
Indiquant une situation critique (LED allumée et alarme acoustique).
Indiquant un arrêt imminent du système.
Touche pour acquitter l'alarme acoustique.
Touche pour vérifier le fonctionnement correct des LED et alarme
acoustique.
A
REMOTE
XB3
XB1
XB2
F50
SIGNALLING
IM6544
24V
1
GND
2
31
Manque réseau
32
33
34
37
38
40
42
43
Charge sur onduleur
44
49
Charge sur réseau
50
55
56
16
Alarme générale
17
19
Alarme acoustique
20
22
Arrêt imminent
23

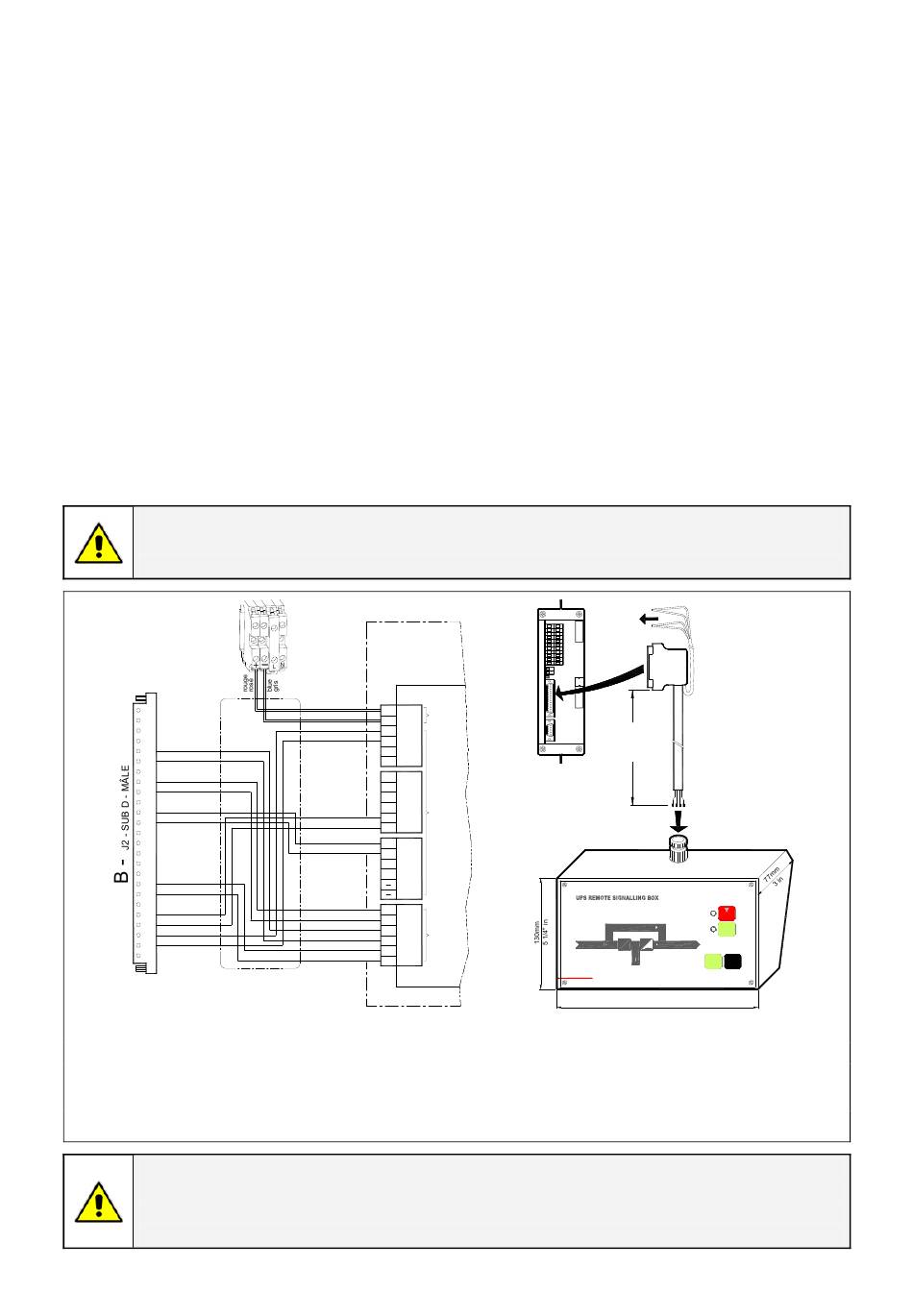

Fig. 10.5.3-1 Connexion au boîtier de signalisation
BORNES
J5
X1
X2
JP3
J4
J2
X15
max 300m / 985ft
J3
XY 16 x 0,25mm
P4 - Interface Utilisateur
X4
X3
g
GE Digital Energy
.
2
C
rose + rouge
XB
gris + bleu
B
J2
PLUG
SUB D - MÂLE
Câble type
A
SP_OPT_060_S7_RSB_01FR
Stop
Alarm
Mute
Test
216mm
8 1/2"
Manuel Utilisateur SitePro 60 kVA
Page 95/99
