4.3

SYSTEME PARALLELE RPA

4.3.1 Configurations système parallèle possibles

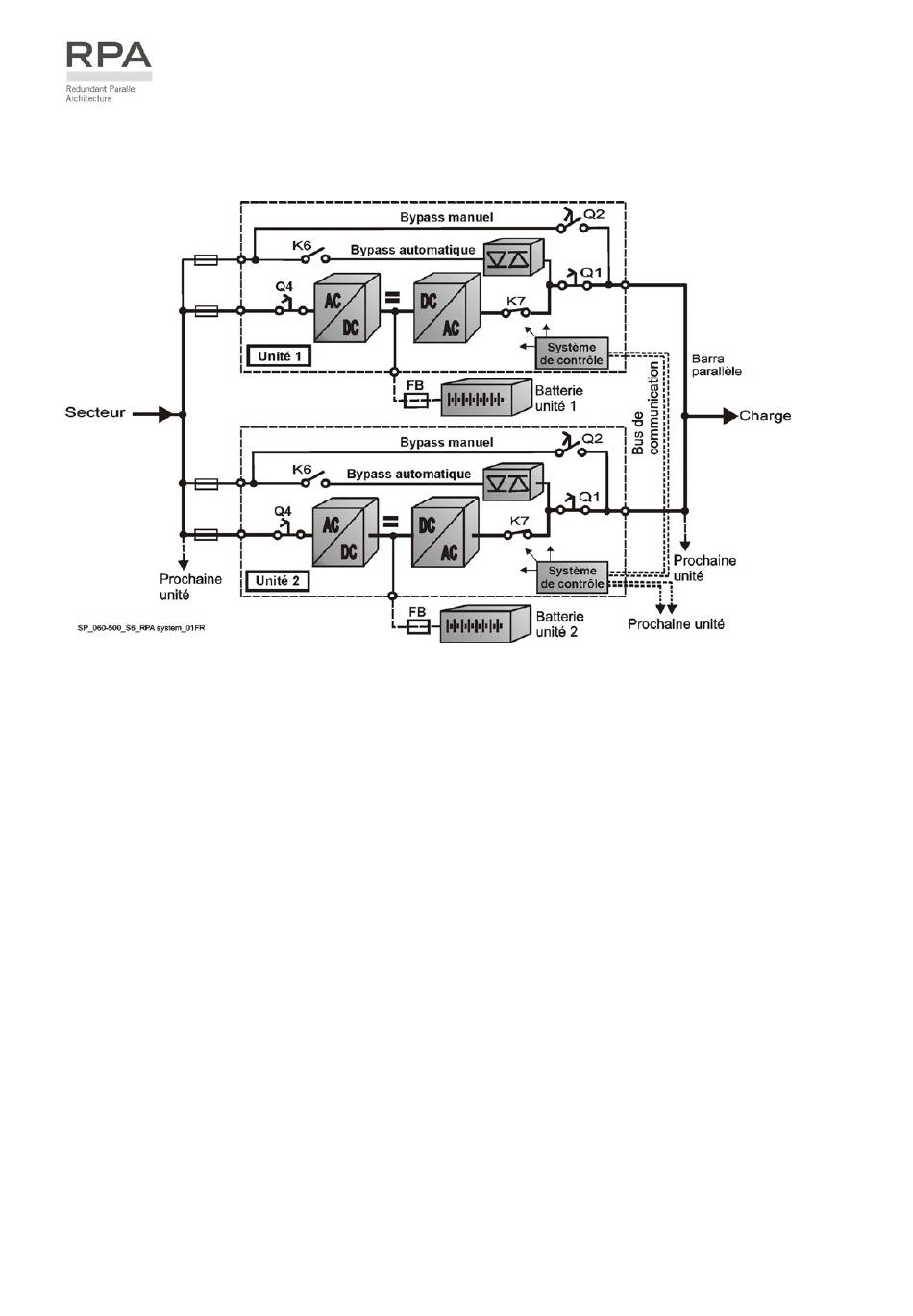

Fig. 4.3.1-1 Schéma de principe d'un système parallèle
Il est possible d'associer plusieurs unités en parallèle pour augmenter la puissance nominale (parallèle
de puissance) ou pour augmenter la fiabilité du système (parallèle redondant).
La sortie des unités en parallèle est branchée sur des jeux de barres de puissance et la puissance
fournie à la charge est divisée également entre les unités parallèles.
Le principe parallèle modulaire SitePro permet de brancher jusqu'à 8 unités sans utilisation de
commutateurs, bypass extérieurs et d'aucune partie commune ou prioritaire (voir Fig. 4.3.1-1).
Système parallèle de puissance
Si plusieurs unités sont mises en parallèle, la puissance de sortie totale d'un système parallèle ainsi
constitué s'en trouvera accrue.
La puissance totale des (n) unités connectées en parallèle doit être au moins égale à 100 % de la
puissance de la charge.
Toute défaillance d'une des unités du système se traduit par un basculement immédiat de charge sur le
réseau bypass.
Système parallèle redondant
La puissance de sortie totale de n-1 parmi les n unités redondantes connectées en parallèle doit être
égale à la puissance requise de la charge.
La charge sera partagée proportionnellement entre les n unités connectées en parallèle.
Si l'un de ces n modules en parallèle se déconnecte, les n-1 modules restants alimenteront la charge en
maintenant les valeurs caractéristiques de sortie.
Le basculement de charge sur bypass aura lieu seulement au cas d'une défaillance sur une deuxième
unité.
Il en résulte une plus grande fiabilité et une plus grande sécurité pour la charge, outre un MTBF (Mean
Time Between Failures) plus élevé.
