Liquiphant FTL51B
Endress+Hauser
Consommation
P ≤ 0,7 W, S < 6 VA
Consommation électrique
I = 0,4 A
max

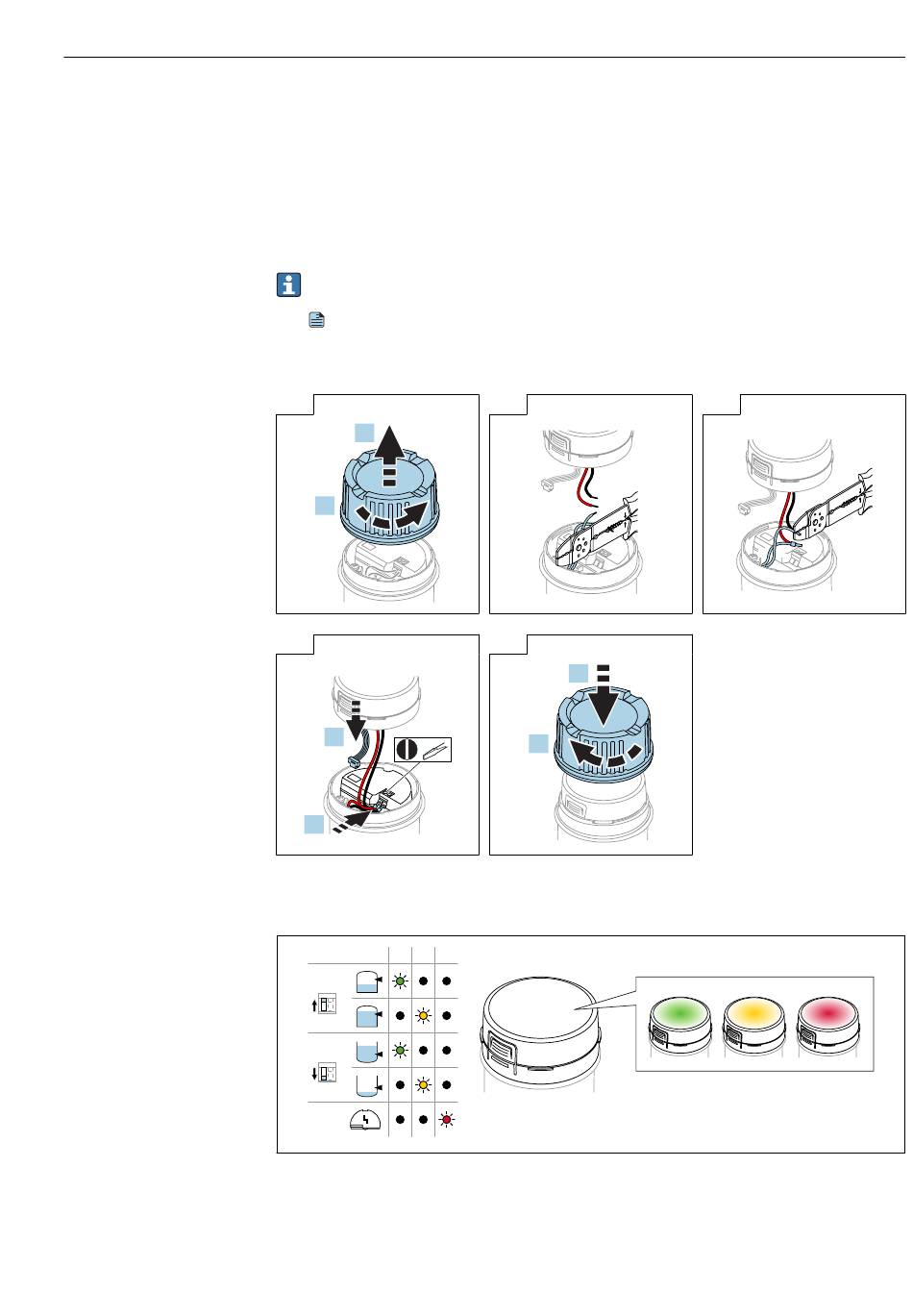

Raccordement du module LED
Dans le cas d' a ppareils destinés à une utilisation en zone explosible et disposant d' u n
mode de protection donné, le couvercle est scellé par une vis de fixation.
Plus de détails dans la section "Couvercle avec vis de fixation".
A
• Outils nécessaires : sertisseuse, tournevis plat
• Utiliser les embouts fournis
1 →
2.
1.
A0045097
4 →
2.
1.
A0045112
Signalisation de l'état de fonctionnement
GN YE RD
MAX
MIN
 30 Module LED, les LED s' a llument en vert (GN), jaune (YE) ou rouge (RD)
2 →
A0045110
5
1.
2.
A0045108
Raccordement électrique
3 →
+ –
+ –
GN
YE RD
A0045111
A0039258
