Montage

14
5.2

Montage de l'appareil de mesure

5.2.1 Outils nécessaires
Clé à fourche, clé à six pans
5.2.2 Montage
Montage horizontal dans des cuves
Aligner la fourche vibrante par rapport au repère
316L/G1

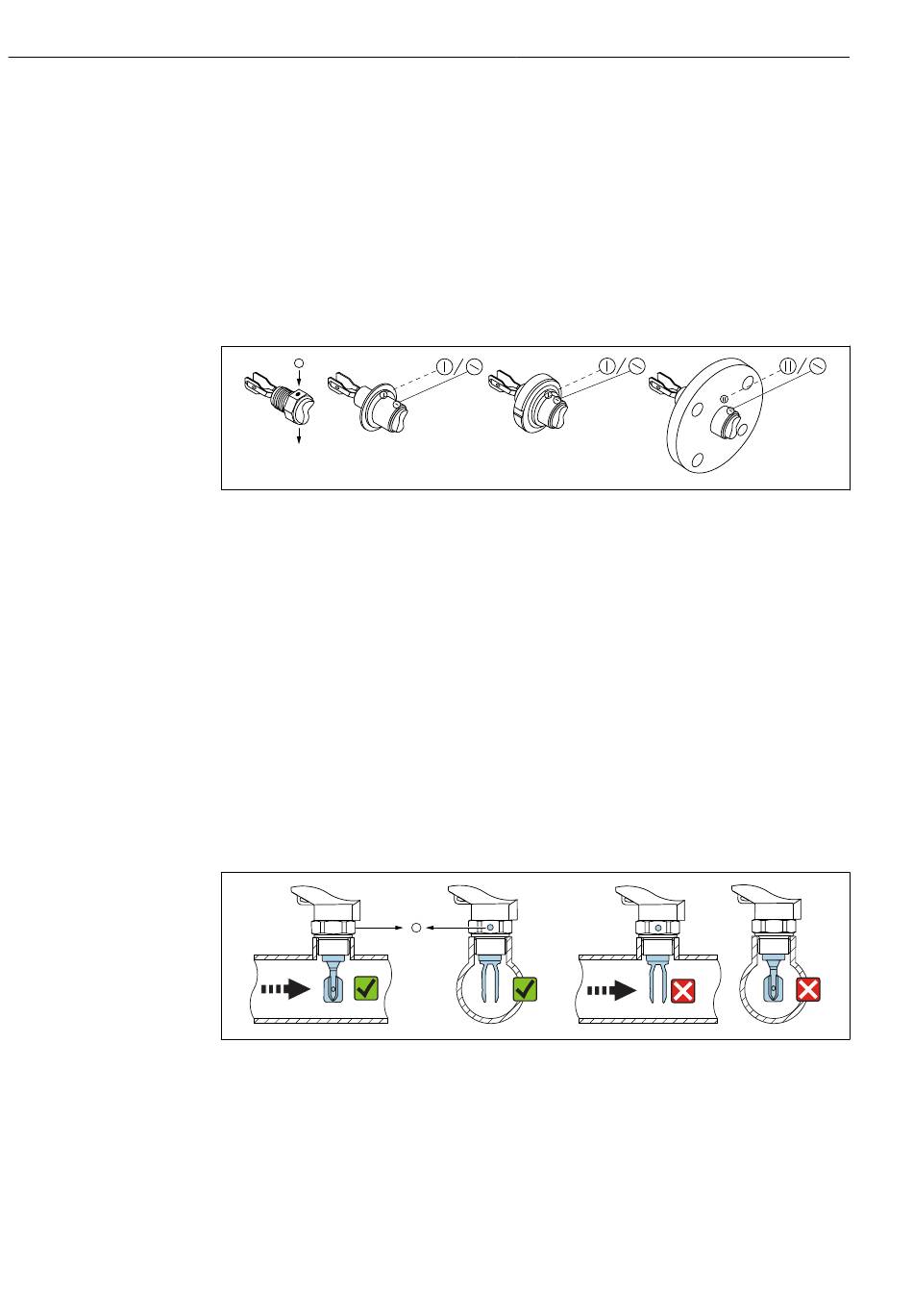

 12 Repère pour l' a lignement de la fourche vibrante
Utiliser le repère pour aligner la fourche vibrante de telle sorte que le produit puisse
s' é couler facilement et à éviter des dépôts.
Les marquages peuvent inclure les éléments suivants :
• Spécification du matériau, description du filetage ou cercle sur l' é crou six pans ou sur le
manchon à souder
• Le symbole II à l' a rrière de la bride ou du raccord Tri-Clamp
Montage sur une conduite
• Vitesses d' é coulement jusqu' à 5 m/s à une viscosité de 1 mm
volumique de 1 g/cm 3 (SGU)
Vérifier le bon fonctionnement en cas de conditions différentes du produit de process.
• L' é coulement ne sera pas entravé de manière significative si la fourche vibrante est
correctement alignée et si le repère est orienté dans la direction de l' é coulement.
• Le repère peut être identifié pendant le montage de l' a ppareil
 13 Repère et position de la fourche vibrante
Liquiphant FTL51B
A0039125
2
/s(cSt) et une masse
A0034851
