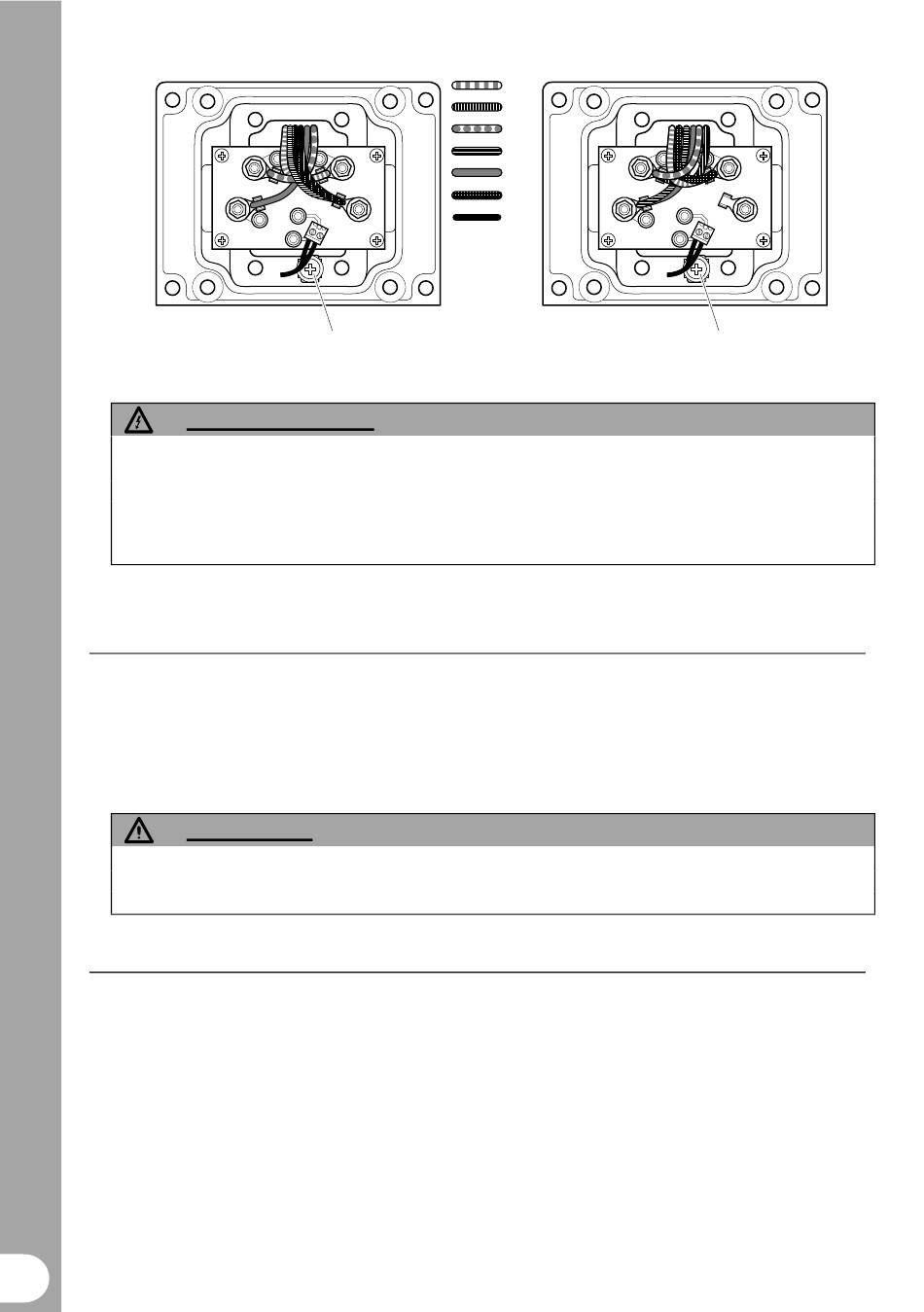

Figure 1 Connexion des fils du moteur
AVERTISSEMENT
Il est essentiel d'effectuer une mise à la terre correcte entre le moteur et la plaque
MIP. Pour ce faire, on utilise généralement un câble court de mise à la terre entre la
MIP et un point de connexion convenable sur le moteur. Une mauvaise mise à la terre
du moteur peut entraîner la mort ou des blessures graves. Une mise à la terre
incorrecte risque également de nuire au fonctionnement correcte du filtre EMC intégré
au MICROMASTER Integrated.
Installation électrique |
MICROMASTER Integrated
Retirez les cinq vis cruciformes M5 du capot
du convertisseur, de manière à accéder aux
bornes électriques (voir Figures 2 et 3).
Remarques : les diamètres des câbles
sont fournis dans les tableaux de données
électriques.
ATTENTION
Les câbles à circuit imprimé contiennent des composants CMOS particulièrement
sensibles à l'électricité statique. Par conséquent, évitez de toucher les cartes ou leurs
composants avec les mains ou des objets métalliques.
Connexion du câble d'alimentation secteur
Assurez-vous que la source d'alimentation
émet la tension correcte et qu'elle est
conçue pour le courant normal. Utilisez les
disjoncteurs appropriés et présentant le
courant nominal spécifié entre la source
d'alimentation et le convertisseur.
Utilisez uniquement du fil de cuivre de
Classe 1 60/75
4 fils. Si vous utilisez des bornes serties,
isolez-les. Si vous n'en utilisez pas, la
longueur de fil dénudé ne doit pas dépasser
5 mm.
6
Connexion étoile
Star connection
V
U
W
N
TB1
Earth connection
Connexion terre
COMBIMASTER et
o
C. Utilisez un câble blindé à
Connexion triangle
Delta connection
U1
U2
V1
V2
W1
V
W2
PTC
W
wires
Earth connection
Connexion terre
Il est recommandé d'utiliser une "boucle
d'égouttage" pour la connexion des câbles
d'alimentation et de contrôle (voir Fig. 6).
Introduisez le câble d'alimentation dans le
convertisseur via le trou de serrage le plus
proche de l'axe du moteur. Connectez les fils
d'alimentation aux bornes L1, L2, L3 (L1, L2
pour les unités monophasées), ainsi que la
terre séparée.
Utilisez un tournevis cruciforme de 4 - 5 mm
pour serrer les vis des bornes.
© Siemens plc1999 | G8539-H1731-U402-D2
U
N
TB1
