3 Montage et installation

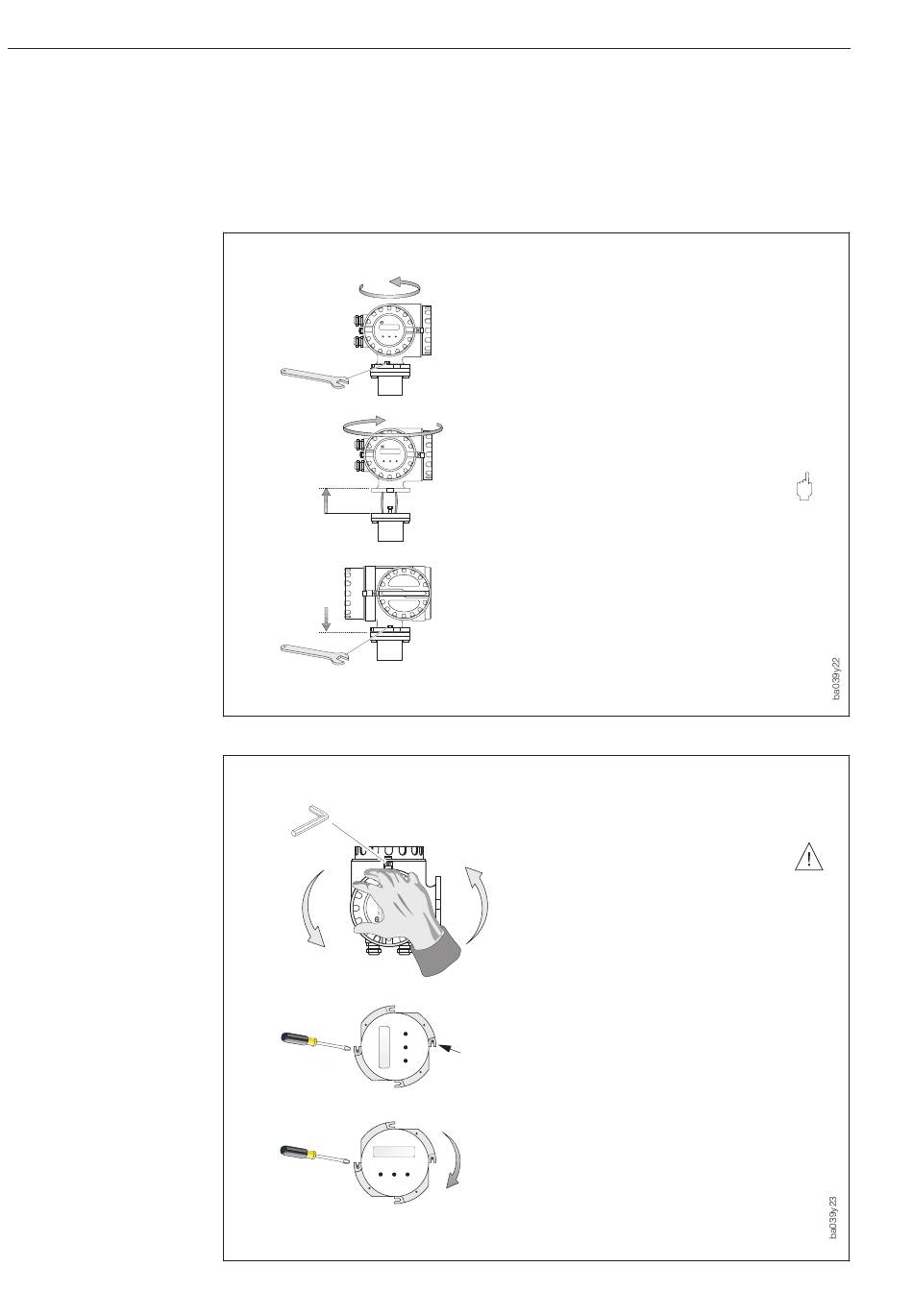

Fig. 16
Rotation du boîtier du
transmetteur
Fig. 17
Rotation de l'affichage
18
3.9 Rotation du boîtier du transmetteur et de l'affichage local
Le boîtier du transmetteur et l'affichage peuvent être tournés de 90 °, ce qui permet
une adaptation aux diverses implantations de la conduite.
o
30
2
ENDRESS+HAUSER
PROMAG
1
4
ENDRESS+HAUSER
PROMAG
3
5
6
1 7
2
3
4
5
Rotation du boîtier du transmetteur
1. Desserrer les 2 vis de fixation de la fermeture
à baïonnette du transmetteur (env. 2 tours)
2. Tourner la fermeture à baïonnette du
transmetteur jusqu'à la fente de la vis
(env. 1,5 cm).
3. Soulever le transmetteur jusqu'en butée.
Attention
Ne pas endommager le câble entre
le transmetteur et le capteur.
4. Tourner le boîtier dans la position
souhaitée.
5. Encliqueter la fermeture à baïonnette.
6. Resserrer les vis.
Rotation de l'affichage
6
Danger !
Risque d'électrocution. Couper
l'alimentation avant toute intervention.
1. Desserrer la bague de sécurité du couvercle du
compartiment de l'électronique. Desserrer la vis
avec une clé Allen 3 mm.
2. Dévisser le couvercle du boîtier du transmetteur,
côté afficheur.
3. Desserrer les deux vis cruciformes qui fixent la
face avant.
4. Tourner le module d'affichage dans la position
souhaitée.
5. Resserrer les vis cruciformes.
6. Remettre en place le couvercle et le visser avec
prudence.
7. Remettre en place et serrer la bague de
sécurité.
Promag 30 (Modèle '99)
Attention !
Danger !
