Maintenance
Accès aux joints
1

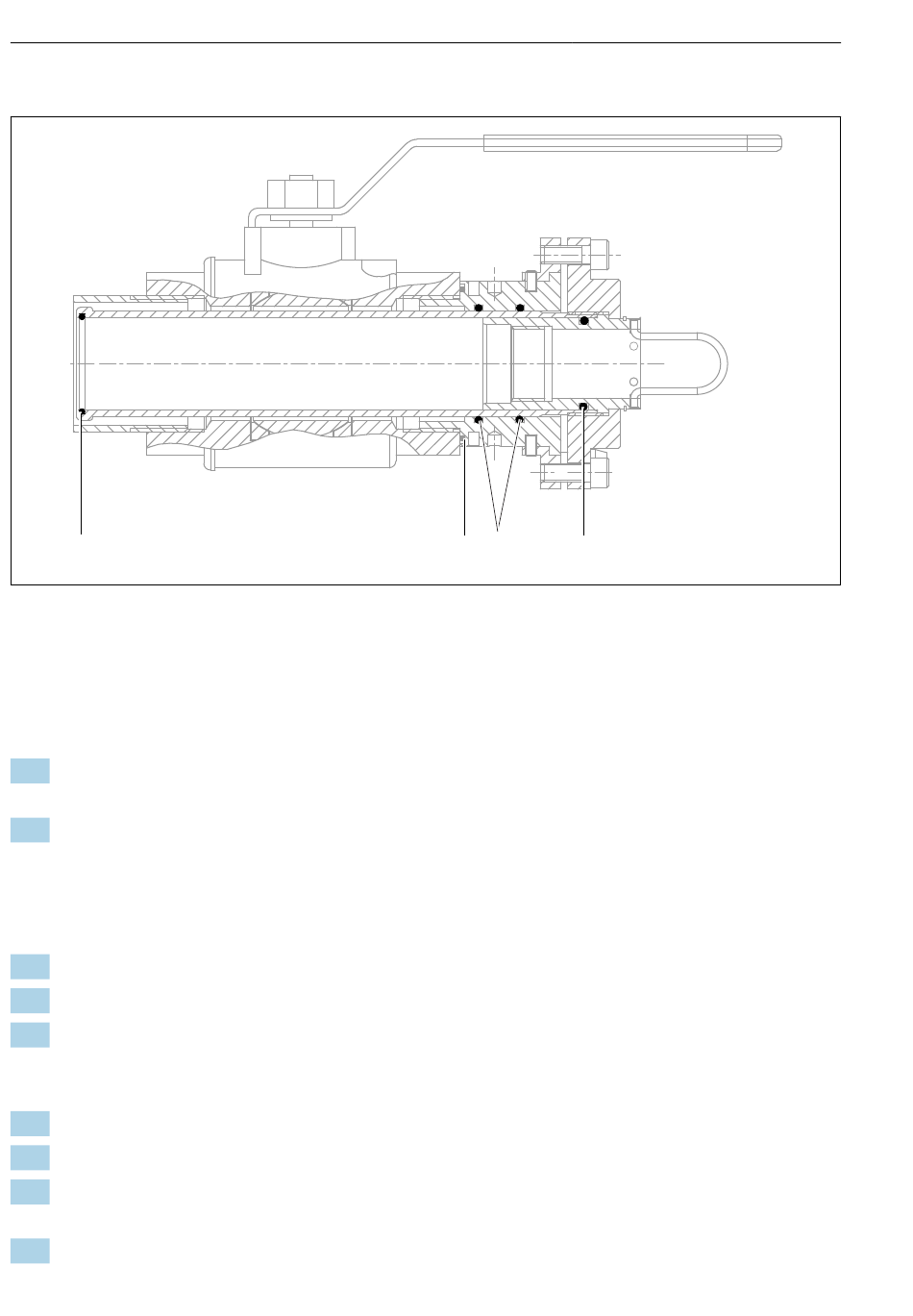

 14 Joints
1 Joint torique Viton, tube rétractable
2 Joint torique Viton, entre la vanne à boule et la partie inférieure de la fermeture à baïonnette
3 Joints toriques Viton, partie inférieure de la fermeture à baïonnette
4 Joint torique Viton, support de capteur
1. Uniquement en cas de remplacement du joint torique, pos. 2 : dévisser la soupape de
dégagement d' a ir (avec l' é trier de sécurité).
2. Uniquement en cas de remplacement du joint torique, pos. 2 : à l' a ide d' u ne clé à ergot,
dévisser la partie inférieure de la fermeture à baïonnette.
 Les joints sont à présent accessibles.
Remplacement des joints et montage du support
1. Graisser légèrement les joints toriques (p. ex. avec de la graisse Syntheso Glep 1).
2. Remplacer les joints (joints toriques) si nécessaire.
3. Si ce n' e st pas encore fait, enrouler du ruban téflon autour du filetage du tube
rétractable.
 Ceci protège les joints contre les dommages lors de l' i nsertion du tube rétractable.
4. Graisser le tube rétractable.
5. Remonter le support.
6. S' a ssurer que la bague de verrouillage se trouvant au-dessus de l' é crou à baïonnette est
correctement positionnée.
7. Enlever le ruban téflon après avoir inséré le tube rétractable.
42
2 3 4
Cleanfit COA451
A0038663
