Montage
2.

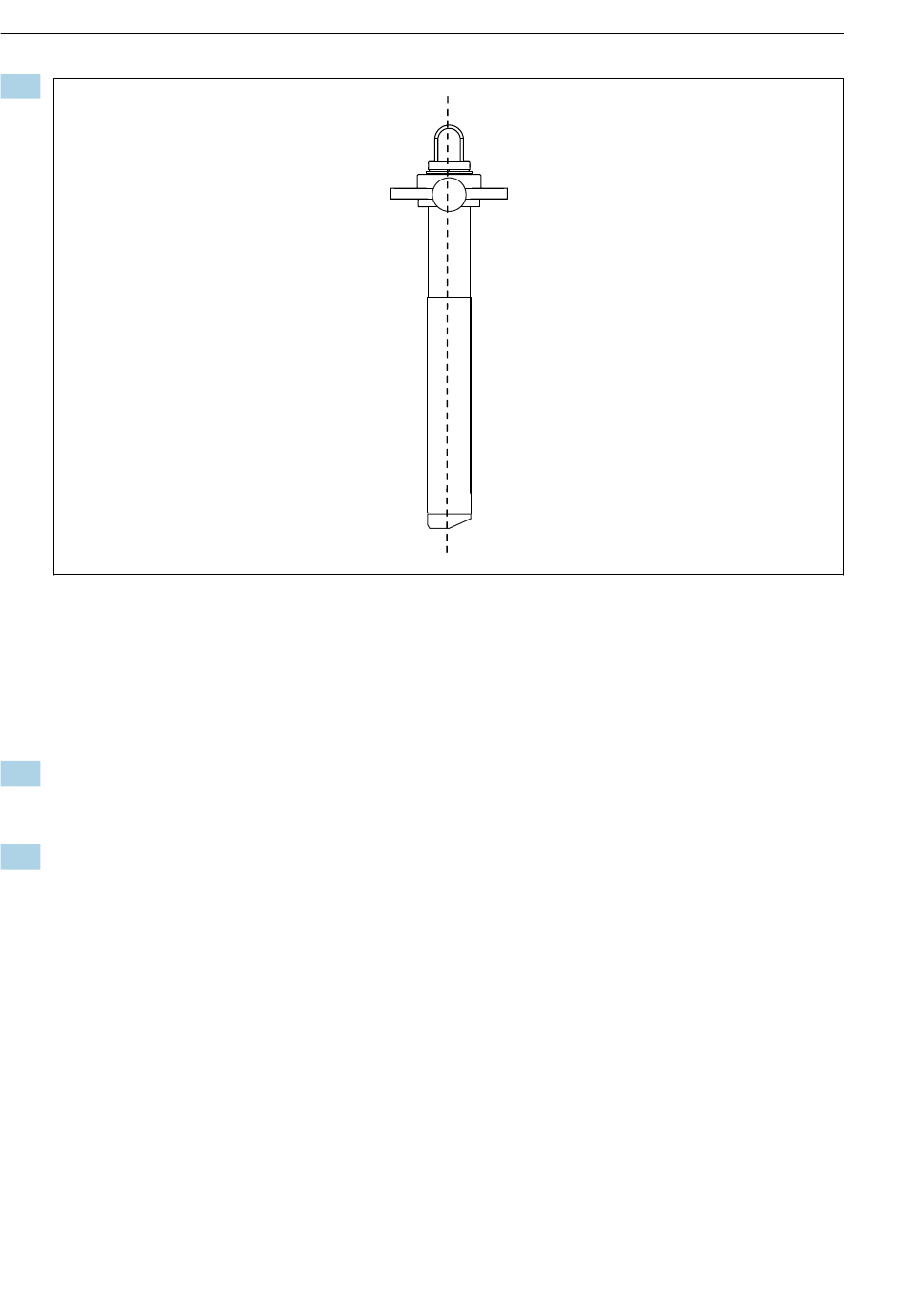

 13 Orientation de l' é trier en prenant l' e xemple du capteur CUS52D
Tout en faisant attention au côté débit du capteur, orienter l' é trier avec l' a xe de la tête de
capteur.
 De cette façon, il est possible de déterminer la position de la surface du capteur
dans le process et d' o rienter le capteur par rapport à l' é coulement du produit.
3. Pousser l' é trier dans les trous de montage souhaités.
Montage du capteur dans le tube rétractable
1. Installer le capteur monté dans le tube rétractable.
