FR
2
DÉBALLAGE
Déballez l'appareil avec précaution. Pour éviter de
l'endommager, manipulez ce produit avec le plus grand soin.
Vérifiez les articles ci-dessous et leur référence :
PRODUIT CONCERNÉ
Kit de montage mural :
Bras avec boîtier et . . .
• AUCUN transformateur
• Transformateur -
120 VCA / 230 VCA
• Transformateur avec module à fibres
optiques-120 VCA / 230 VCA
Sachet de pièces (voir plus bas)
Kit de montage pour angle :
Bras avec boîtier et . . .
• AUCUN transformateur
• Transformateur -
120 VCA / 230 VCA
• Transformateur avec module à fibres
optiques - 120 VCA / 230 VCA
Plaque d'angle
Sachet de pièces (voir plus bas)
Kit de montage pour mât** :
Bras avec boîtier et . . .
• AUCUN transformateur
• Transformateur -
120 VCA / 230 VCA
• Transformateur avec module à fibres
optiques -120 VCA / 230 VCA
Kit pour mât
Sachet de pièces (voir plus bas)
*Kits avec extrémité AutoTracker en « T ».
Kits avec protection contre les surtensions en « SP ».
L'ENV-PAO est livré uniquement avec les deux (2) obturateurs
en caoutchouc. Tous les autres kits sont livrés avec les pièces
répertoriées ci-dessous.
Sachet de pièces :
Les éléments suivants sont livrés dans un sachet distinct :
Un (1) connecteur d'alimentation 3 broches
Deux (2) obturateurs en caoutchouc
Une (1) vis verte de mise à la terre
Une (1) cosse circulaire à œil pour fil de terre
Un (1) connecteur d'alarme 3 broches (AutoTracker
uniquement)
Un (1) connecteur de signaux 6 broches (non fourni avec
les appareils de type fibres)
Si un ou plusieurs articles semblent avoir été endommagés
pendant le transport, replacez-les soigneusement dans le
carton d'emballage et avertissez le transporteur. S'il manque
un article, avertissez l'agent commercial Bosch local ou un
représentant du service à la clientèle.
Centres de service après-vente
États-Unis :
Téléphone : 800-366-2283 ou 408-956-3895
Télécopie : 800-366-1329 ou 408-956-3896
E-mail :
NationalServiceCenter@ca.slr.com
Canada :
514-738-2434
Europe, Moyen-Orient et région Asie-Pacifique :
32-1-440-0711
Pour de plus amples informations, visitez le site
www.boschsecuritysystems.com.
© 2003 Bosch Security Systems
REMARQUE : conservez le carton et les matériaux
d'emballage pour tout transport ultérieur de l'appareil. Cet
emballage garantit la protection de l'ensemble des composants
pendant le transport.
3
RÉFÉRENCE
*
ENV-PA0
ENV-PA1 / ENV-PA2
ENV-PA1F / ENV-PA2F
ENV-PA0
ENV-PA1 / ENV-PA2
4
ENV-PA1 / ENV-PA2F
4.1
LTC 9542/01
Pour le câblage d'une version à 24 V, reportez-vous au tableau
de l'ANNEXE A pour consulter les distances maximales entre
le transformateur et le dôme.
4.1.1. Pour câbler le boîtier du bras de suspension par le bas et
ENV-PA0
ENV-PA1 / ENV-PA2
ENV-PA1 / ENV-PA2F
LTC 9541/01
4.1.2. Utilisez uniquement un presse-étoupe ou un raccord de
OUTILLAGE REQUIS
Tournevis ordinaire
Clé ou douille de
5
⁄
"
1 6
Clé ou douille de 16 mm (pour boulonnerie métrique)
Clé ou douille de
3
⁄
"
8
Autres outils requis pour la préparation de la surface de
montage
**Outil de cerclage, réf. TC9311PM3T (vendu séparément :
indispensable pour l'installation d'un kit de montage sur
mât)

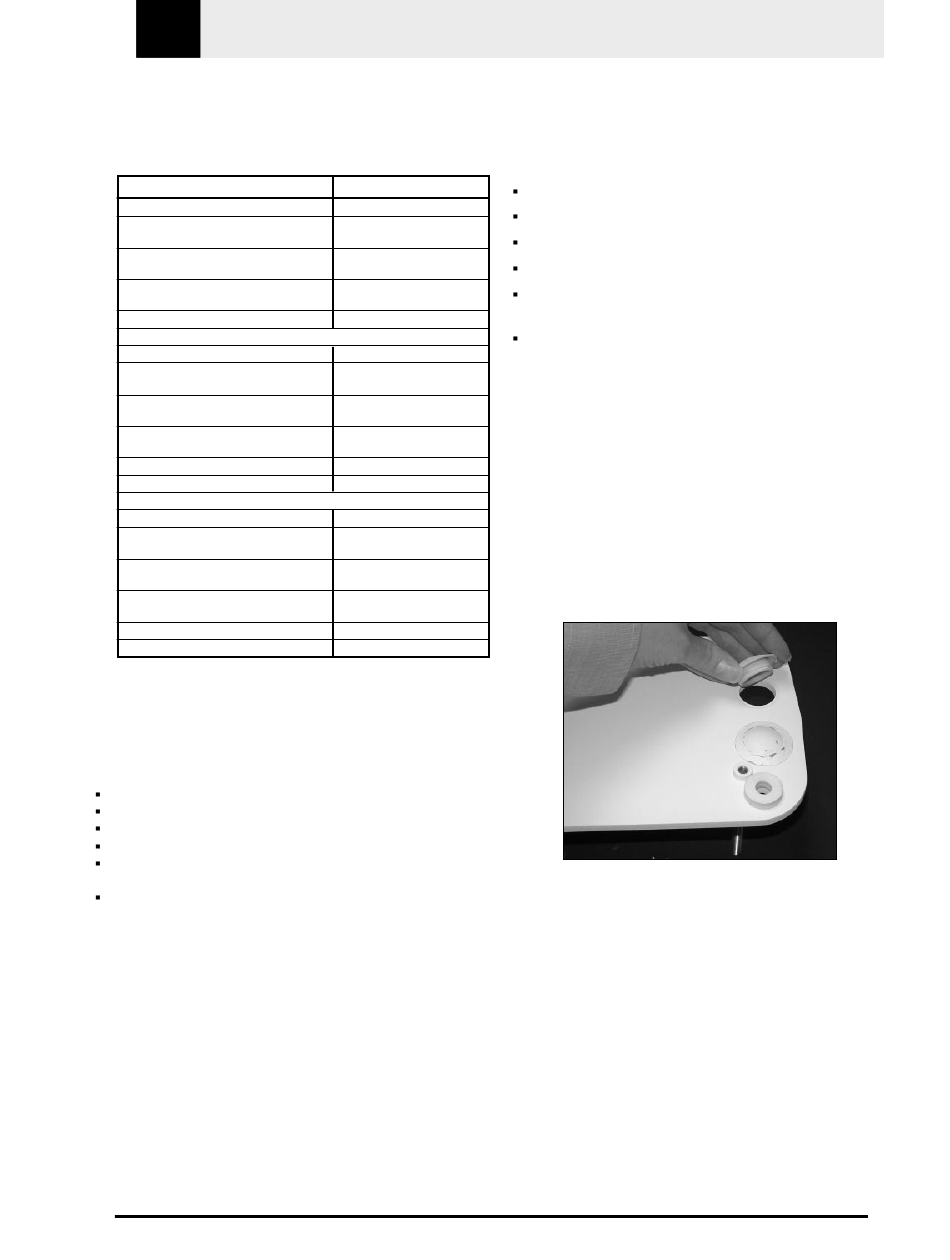

INSTALLATION
Câblage préliminaire
non par le fond, utilisez les bouchons fournis avec le
boîtier afin d'obturer les trous du fond de la plaque de
montage (comme illustré sur la PHOTO 4A).
Photo 4A
conduit dans les deux (2) trous du fond de la plaque de
support arrière/mural (comme illustré sur la PHOTO 4B)
ou dans les trous de la partie inférieure du boîtier du bras de
suspension . Lors de l'utilisation d'un presse-étoupe,
choisissez des câbles au diamètre adéquat en vue d'assurer
une étanchéité optimale. En cas de jeu, le presse-étoupe
peut être remplacé par tout type de raccord de conduit de
3
⁄
", avec un joint d'étanchéité et un écrou de blocage.
4
Installation
