FR

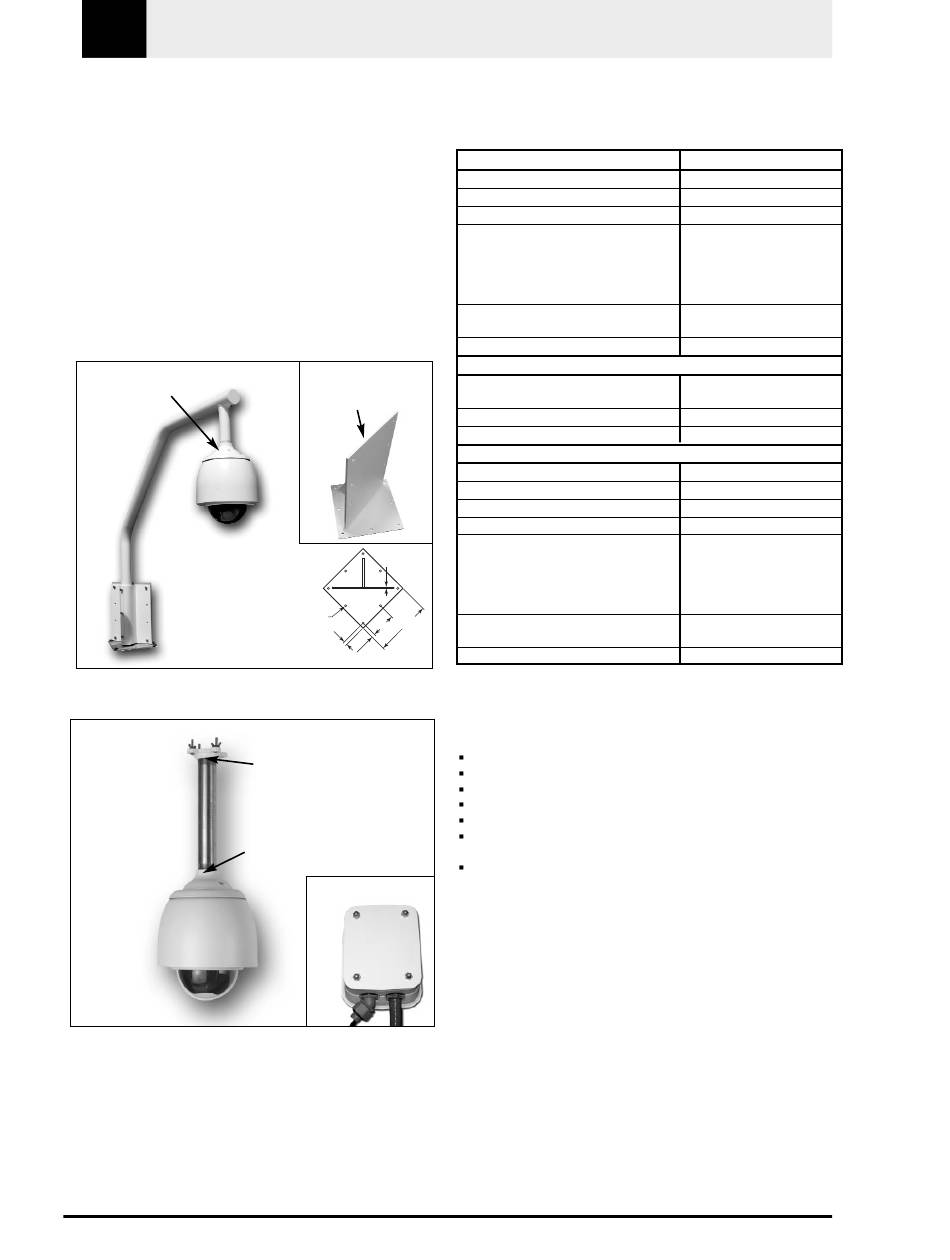

SECTION B
SUPPORTS POUR PARAPET ET TUBE
1
DESCRIPTION
La présente section décrit le montage de l'AutoDome à
l'aide des supports pour toit (parapet) et pour tube. Toute
différence entre ces types d'installation y est mentionnée.
Les supports fixes de la gamme LTC 9230 sont spécialement
conçus les parapets des toits. Utilisables avec tous les systèmes
AutoDome de Philips de 29 kg maximum, ces supports légers
en aluminium possèdent un revêtement anticorrosion. Les
supports peuvent être posés à l'intérieur comme à
l'extérieur des parapets, et peuvent être orientés de manière à
faciliter le positionnement et l'entretien de l'AutoDome. Les
kits comportent le transformateur ENV-PSU1 (120 V) ou
ENV-PSU2 (230 V).
Tube pour calotte
de dôme
Montage sur parapet LTC 9230/00
REMARQUE : tube NPT de 38 mm non fourni
Montage sur tube LTC 9230/00
© 2003 Bosch Security Systems
LTC 9230/01
Adaptateur optionnel
de support pour toit
0.25 Typ.
0.41
10.00
4.37 Typ.
0.63 Typ.
Square
0.63 Typ.
Bride et joint de
fixation supérieure
Tube pour calotte
de dôme
ENV-PSU1(120 V)
ENV-PSU2 (230 V)
2
DÉBALLAGE
Déballez l'appareil avec précaution. Pour éviter de
l'endommager, manipulez ce produit avec le plus grand
soin. Vérifiez les articles ci-dessous et leur référence :
PRODUIT CONCERNÉ
Kit de montage sur parapet :
Support pour parapet
Tube pour calotte de dôme
Les kits avec transformateur ou
module à fibres optiques comportent
un de ces éléments :
• Transformateur -
120 VCA / 230 VCA
• Transformateur avec module à fibres
optiques - 120 VCA / 230 VCA
Sachet de pièces (voir plus bas)
Adaptateur optionnel pour les produits
ci-dessus (non fourni) :
Adaptateur de support pour toit plat
Sachet de pièces (voir plus bas)
Kit de montage sur tube :
Bride de fixation supérieure
Joint pour bride
Tube pour calotte de dôme
Les kits avec transformateur ou
module à fibres optiques comportent
un de ces éléments :
• Transformateur -
120 VCA / 230 VCA
• Transformateur avec module à
fibres optiques - 120 VCA / 230 VCA ENV-PSU1F / ENV-PSU2F
Sachet de pièces (voir plus bas)
*Kits avec extrémité AutoTracker en « T ».
Kits avec protection contre les surtensions en « SP ».
Sachet de pièces :
Les éléments suivants sont livrés dans un sachet distinct :
Un (1) connecteur d'alimentation 3 broches
Deux (2) obturateurs en caoutchouc
Une (1) vis verte de mise à la terre
Une (1) cosse circulaire à œil pour fil de terre
Un (1) connecteur de signaux/d'alimentation 9 broches
Un (1) connecteur d'alarme 3 broches (AutoTracker
uniquement)
Un (1) connecteur de signaux 6 broches (non fourni
avec les appareils de type fibres)
Si un ou plusieurs articles semblent avoir été endommagés
pendant le transport, replacez-les soigneusement dans le
carton d'emballage et avertissez le transporteur. S'il
manque un article, avertissez l'agent commercial Bosch
local ou un représentant du service à la clientèle.
Centres de service après-vente
États-Unis :
Téléphone : 800-366-2283 ou 408-956-3895
Télécopie : 800-366-1329 ou 408-956-3896
E-mail :
NationalServiceCenter@ca.slr.com
Canada :
514-738-2434
Europe, Moyen-Orient et région Asie-Pacifique :
32-1-440-0711
Pour de plus amples informations, visitez le site
www.boschsecuritysystems.com.
Introduction
RÉFÉRENCE
*
LTC 9230/00
303 3092 003
ENV-PSU1 / ENV-PSU2
ENV-PSU1F / ENV-PSU2F
LTC 9230/01
303 2457 007
303 2599 001
303 3092 003
ENV-PSU1 / ENV-PSU2F
