144 | Polski

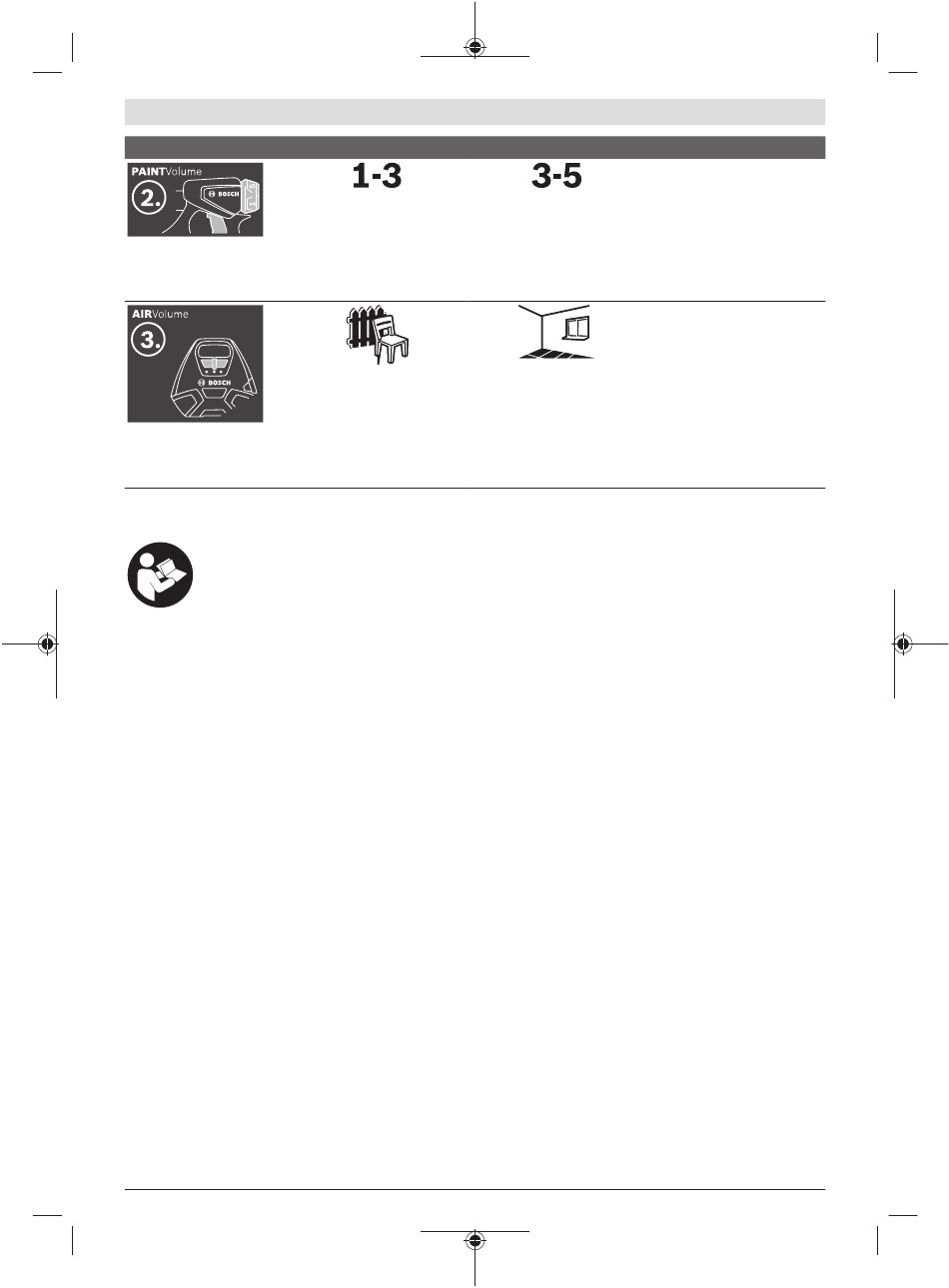

Symbole i ich znaczenie
Do zastosowań „drewno" wy-
brać stopień 1, 2 lub 3 na po-
krętle (4)
Krok 2:
Ustawić ilość rozpylanego
materiału
Wybrać zastosowanie „drew-
no" na przełączniku suwako-
wym (25)
Krok 3:
Ustawianie wydatku powie-
trza
Opis urządzenia i jego zastosowania
Należy przeczytać wszystkie wskazówki
dotyczące bezpieczeństwa i zalecenia. Nie-
przestrzeganie wskazówek dotyczących bez-
pieczeństwa i zaleceń może doprowadzić do
porażenia prądem elektrycznym, pożaru i/lub
poważnych obrażeń ciała.
Proszę zwrócić uwagę na rysunki zamieszczone na początku
instrukcji obsługi.
Użycie zgodne z przeznaczeniem
Elektronarzędzie jest przeznaczone do nakładania wszyst-
kich popularnych rodzajów farb: farb dyspersyjnych i latek-
sowych (farby ścienne), lakierów wodorozcieńczalnych (za-
lecane) i zawierających rozpuszczalniki, lazur, podkładów,
impregnatów, lakierów bezbarwnych (ALLPaint), olejów
oraz wody.
Elektronarzędzie nie jest przystosowane do nakładania łu-
gów, bejcy, substancji powłokowych zawierających kwasy,
środków dezynfekcyjnych, środków ochrony roślin oraz farb
elewacyjnych.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odno-
si się do schematu elektronarzędzia na stronach graficznych.
(1) Pistolet natryskowy
(2) Zatyczka
(3) Nakrętka złączkowa
(4) Pokrętło do regulacji ilości rozpylanego materiału
(5) Przełącznik funkcyjny
(6) Pierścień zamykający
(7) Pojemnik na rozpylany materiał
(8) Zapasowy pojemnik na rozpylany materiał
1 609 92A 685 | (09.09.2021)
Do zastosowań „ściana" wy-
brać stopień 3, 4 lub 5 na po-
krętle (4)
Wybrać zastosowanie „ściana"
na przełączniku suwakowym
(25)
(9) Przyłącze przewodu powietrznego (pistolet natry-
skowy)
(10) Końcówka dyszy (biała: do zastosowań „ściana")
(11) Końcówka dyszy (szara: do zastosowań „drewno")
(12) Sito wlewowe
(13) Wiaderko
(14) Iglica dyszy
(15) Uszczelka pojemnika
(16) Pionowa rurka
(17) Otwór odpowietrzający
(18) Kanał transportujący farbę
(19) Przewód powietrzny
(20) Mocowanie bagnetowe
(21) Jednostka podstawowa
(22) Taśma naramienna
(23) Uchwyt transportowy
(24) Pin
(25) Przełącznik przesuwny włączania/wyłączania i do
regulacji wydatku powietrza
(26) Pokrywka filtra powietrza
(27) Szczotka
(28) Gumowa taśma (do mocowania przewodu powietrz-
nego)
(29) Przyłącze przewodu powietrznego (jednostka pod-
stawowa)
(30) Schowek na osprzęt
(31) Filtr powietrza
a) Osprzęt ukazany na rysunkach lub opisany w instrukcji użyt-
kowania nie wchodzi w standardowy zakres dostawy. Kom-
pletny asortyment wyposażenia dodatkowego można zna-
leźć w naszym katalogu osprzętu.
a)
Dokładny opis
(zob. „Ustawienie ilości rozpy-
lanego materiału (zob. rys. J)",
Strona 148)
(zob. „Ustawianie wydatku po-
wietrza (zob. rys. D)", Stro-
na 148)
a)
