Opis Urządzenia I Jego Zastosowania; Użycie Zgodne Z Przeznaczeniem; Przedstawione Graficznie Komponenty - Bosch PFS 5000 E Notice Originale

Symbole i ich znaczenie

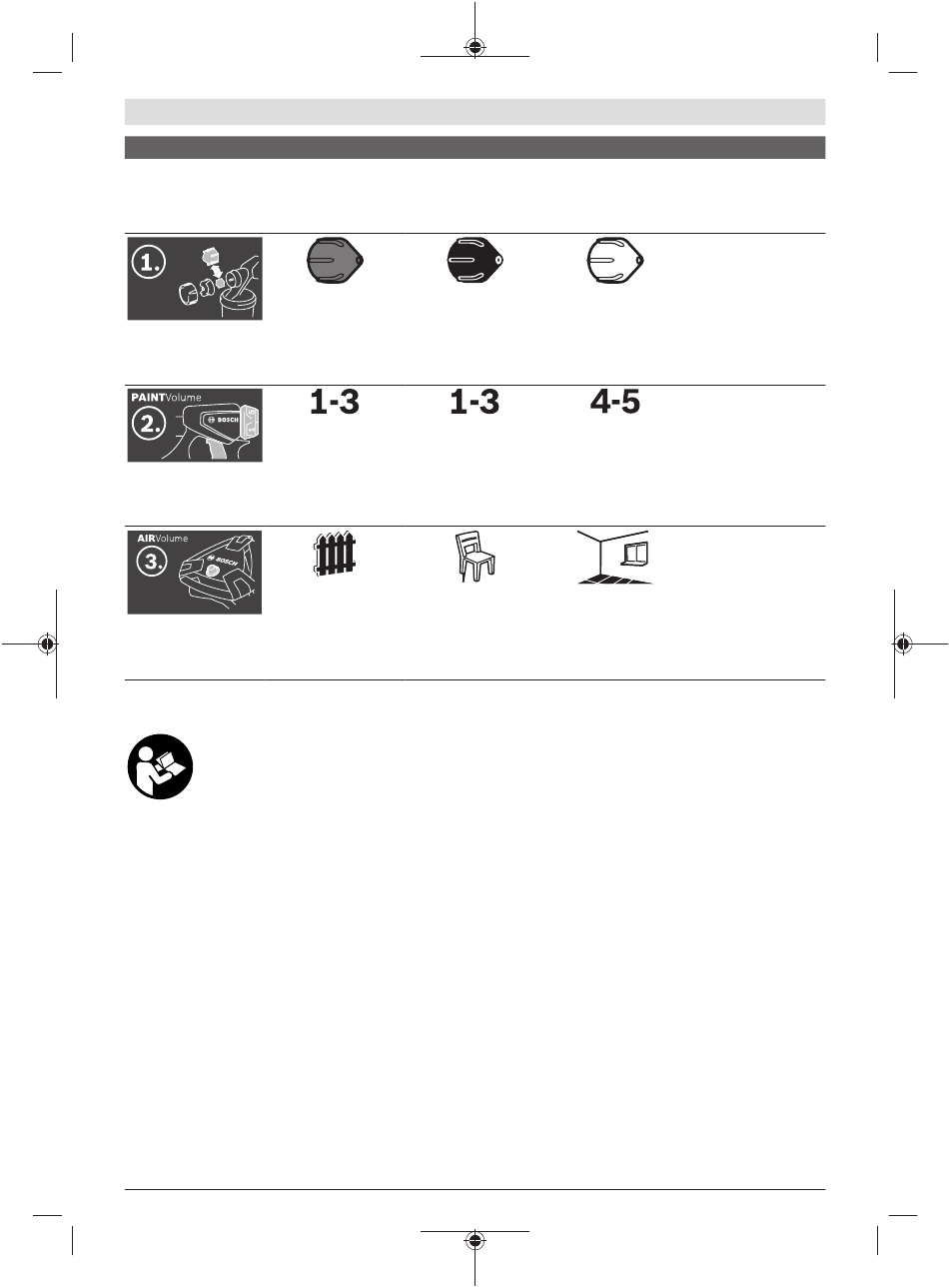

System natryskowy jest Rozpylanie lazur i pod-
przeznaczony zarówno kładów
do lazur i lakierów, jak i
do farb ściennych.
Do zastosowań „drew-
no/lazura" wybrać szarą
końcówkę dyszy (11)
Krok 1:
Wybrać odpowiednią
końcówkę dyszy
Do zastosowań „drew-
no/lazura" wybrać sto-
pień 1, 2 lub 3 na po-
Krok 2:
krętle (4)
Ustawić ilość rozpylane-
go materiału
Wybrać zastosowanie
„drewno/lazura" na
przełączniku wydatku
Krok 3:
powietrza (25)
Ustawianie wydatku po-
wietrza
Opis urządzenia i jego zastosowania
Należy przeczytać wszystkie wskazówki
dotyczące bezpieczeństwa i zalecenia. Nie-
przestrzeganie wskazówek dotyczących bez-
pieczeństwa i zaleceń może doprowadzić do
porażenia prądem elektrycznym, pożaru i/lub
poważnych obrażeń ciała.
Proszę zwrócić uwagę na rysunki zamieszczone na początku
instrukcji obsługi.
Użycie zgodne z przeznaczeniem
Elektronarzędzie jest przeznaczone do nakładania wszyst-
kich popularnych rodzajów farb: farb dyspersyjnych i latek-
sowych (farby do ścian wewnętrznych), lakierów wodoroz-
cieńczalnych (zalecane) i zawierających rozpuszczalniki, la-
zur, podkładów, impregnatów, lakierów bezbarwnych (ALL-
Paint), olejów oraz wody.
Elektronarzędzie nie jest przystosowane do nakładania łu-
gów, bejcy, substancji powłokowych zawierających kwasy,
środków dezynfekcyjnych, środków ochrony roślin oraz farb
elewacyjnych.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odno-
si się do schematu elektronarzędzia na stronach graficznych.
Bosch Power Tools
cieńczalnych i zawiera- Rozpylanie farb dysper-
jących rozpuszczalniki syjnych i lateksowych
lakierów, lakierów bez-
barwnych i olejów
Do zastosowań „drew- Do zastosowań „ściana"
no/lakier" wybrać czar-
wybrać białą końcówkę
ną końcówkę dyszy
dyszy (10)
(12)
Do zastosowań „ściana"
Do zastosowań „drew-
no/lakier" wybrać sto- wybrać stopień 4 lub 5
pień 1, 2 lub 3 na po- na pokrętle (4)
krętle (4)
Wybrać zastosowanie
Wybrać zastosowanie
„drewno/lakier" na
„ściana" na przełączni-
przełączniku wydatku
ku wydatku powietrza
powietrza (25)
(25)
(1) Pistolet natryskowy
(2) Zatyczka
(3) Nakrętka złączkowa
(4) Pokrętło do regulacji ilości rozpylanego materiału
(5) Przełącznik funkcyjny
(6) Pierścień zamykający
(7) Pojemnik na rozpylany materiał
(8) Zapasowy pojemnik na rozpylany materiał
(9) Przyłącze przewodu powietrznego (pistolet natry-
skowy)
(10) Końcówka dyszy (biała: do zastosowań „ściana")
(11) Końcówka dyszy (szara: do zastosowań „drewno/la-
zura")
(12) Końcówka dyszy (czarna: do zastosowań „drewno/
lakier")
(13) Sito wlewowe
(14) Wiaderko a)
(15) Iglica dyszy
(16) Uszczelka pojemnika
(17) Pionowa rurka
(18) Otwór odpowietrzający
(19) Kanał transportujący farbę
Polski | 147
Dokładny opis
(zob. „Wymiana koń-
cówki dyszy (zob. rys.
B1–B2)", Strona 149)
(zob. „Ustawienie ilości
rozpylanego materiału
(zob. rys. J)", Stro-
na 151)
(zob. „Ustawianie wy-
datku powietrza (zob.
rys. D)", Strona 151)
