GENERAL INFORMATION
1
2
5
9
8
16
4
19
15
21
20

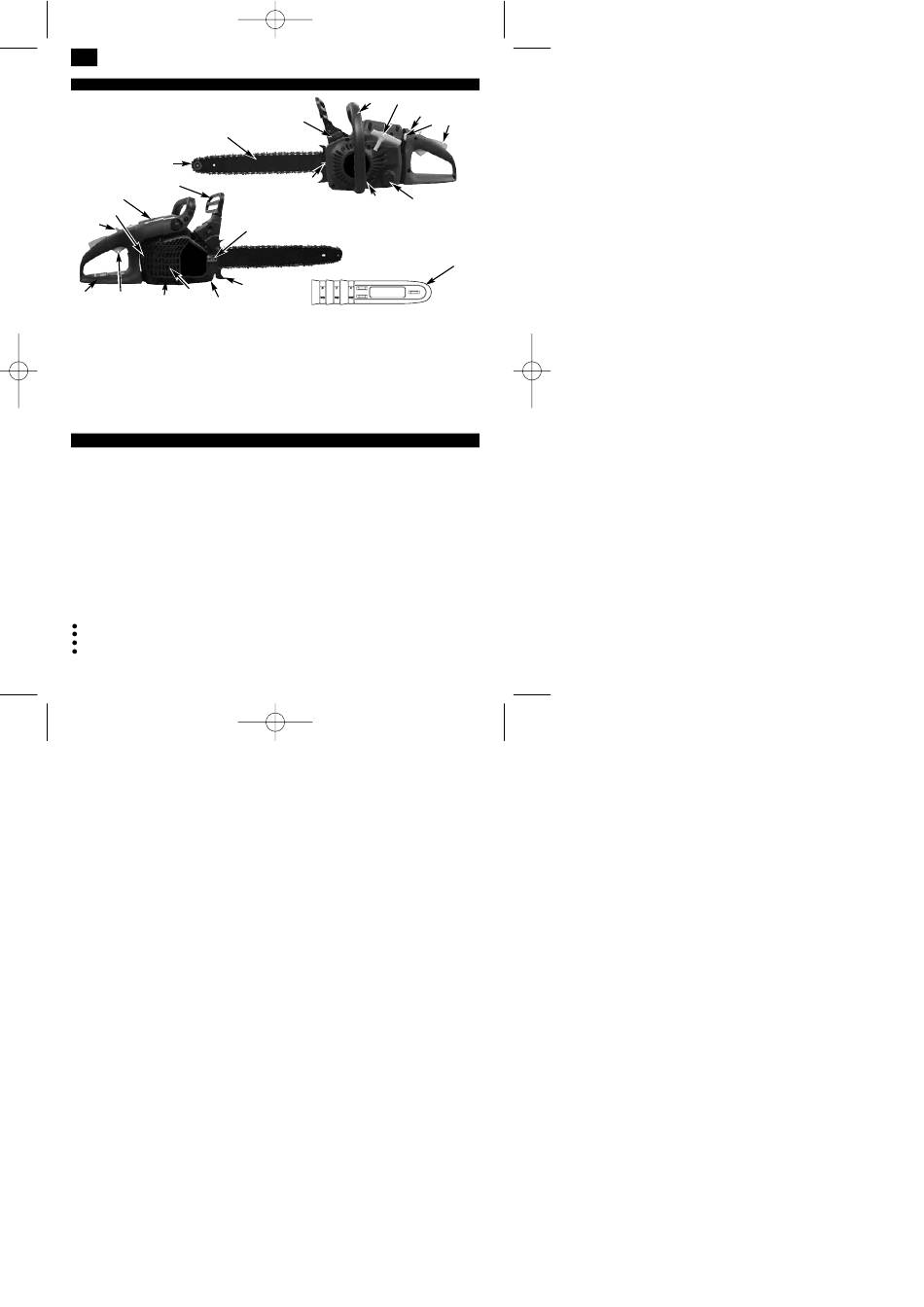

1. Glissière de guidage ou rail 10. Pompe à carburant
de guidage 11. L'Interrupteur d arret
2. Chaîne de scie 12. Clapet du réservoir d'huile
3. Vis tendeuse de chaîne 13. Carter du ventilateur
4. Grille anti-étincelles (intérieur 14. Clapet du réservoir de car
sur le pot d'échappement)
5. Levier de frein à chaîne/ 15. Poignée arrière/lancement
protège-main avant
6. Poignée avant 16. Interrupteur de service
7. Poignée de démarrage 17. Manette d'étranglement/
8. Bougie d'allumage
9. Couvercle du filtre à air 18. Ecrou de fixation de rail

DISPOSITIFS DE SECURITE

Afin de vous aider à localiser les dispositifs de sécurité, les numéros précédant les descriptions correspondent à ceux de
la page précédente.
2 Grâce aux limiteurs de profondeur spécialement
conçus et aux maillons UNE TRONCONNEUSE A
«REBONDS REDUITS» aide à réduire les rebonds et
leur intensité.

5 LE LEVIER DU CHAIN BRAKE (FREIN DE CHAINE)

/ARCEAU PROTECTEUR protège la main gauche de
l'utilisateur si elle glisse de la poignée avant, pendant
que la tronçonneuse est en opération.
5 CHAIN BRAKE est un dispositif de sécurité conçu
pour minimiser la possibilité de blessures causées par
un rebond; le levier du CHAIN BRAKE arrête la
tronçonneuse instantanément.
10 Déclanché, L'INTERRUPTEUR D ARRET stoppe
Commande de pièces de rechange
Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:
Type de l'appareil
No. d'article de l'appareil
No. d'identification de l'appareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info
