Micropilot FMR62 HART
Endress+Hauser
12.3

Configuration d'une mesure de niveau

R

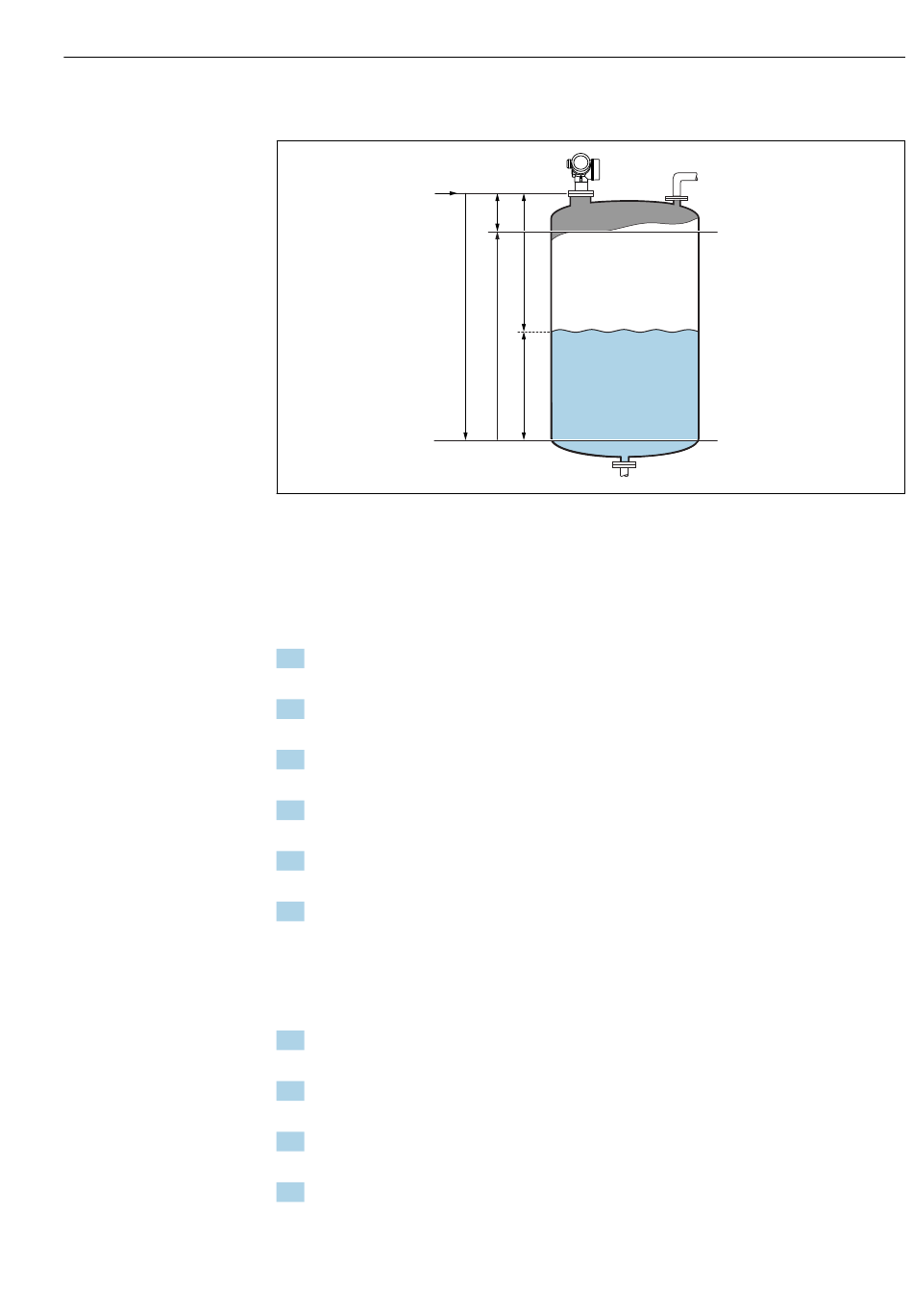

 31 Paramètres de configuration pour la mesure de niveau dans les liquides
R Point de référence de la mesure
D Distance
L Niveau
E Distance du point zéro (= zéro)
F Plage de mesure (= étendue)
1. Configuration → Désignation du point de mesure
 Entrer la désignation du point de mesure.
2. Configuration → Unité de longueur
 Sélectionner l' u nité de longueur.
3. Configuration → Type de cuve
 Sélectionner le type de cuve.
4. Configuration → Groupe de produit
 Indiquer le groupe de produits ("A base d' e au" : ε
5. Configuration → Distance du point zéro
 Entrer la distance vide E (distance entre le point de référence R et le niveau 0%)
6. Si la gamme de mesure ne couvre que la partie supérieure de la cuve ou du silo (E est
bien inférieur à la hauteur de la cuve/du silo), il est obligatoire d' e ntrer la hauteur
réelle de la cuve ou du silo dans le paramètre. S' i l y a un cône de sortie, la hauteur de
la cuve ou du silo ne doit pas être ajustée car généralement E est à peine inférieur à la
hauteur de la cuve ou du silo dans ces applications.
Configuration → Configuration étendue → Niveau → Hauteur cuve/silo
7. Configuration → Plage de mesure
 Entrer la distance "plein" F (distance entre les marques 0% et 100%).
8. Configuration → Niveau
 Affiche le niveau mesuré L.
9. Configuration → Distance
 Affiche la distance D entre le point de référence R et le niveau L.
10. Configuration → Qualité signal
 Affiche la qualité de l' é cho de niveau évalué.
Mise en service via le menu de configuration
BD
D
E F
L
100%
0%
>4 ou "Autres" : ε >1,9).
r r
A0016933
