Montage
24

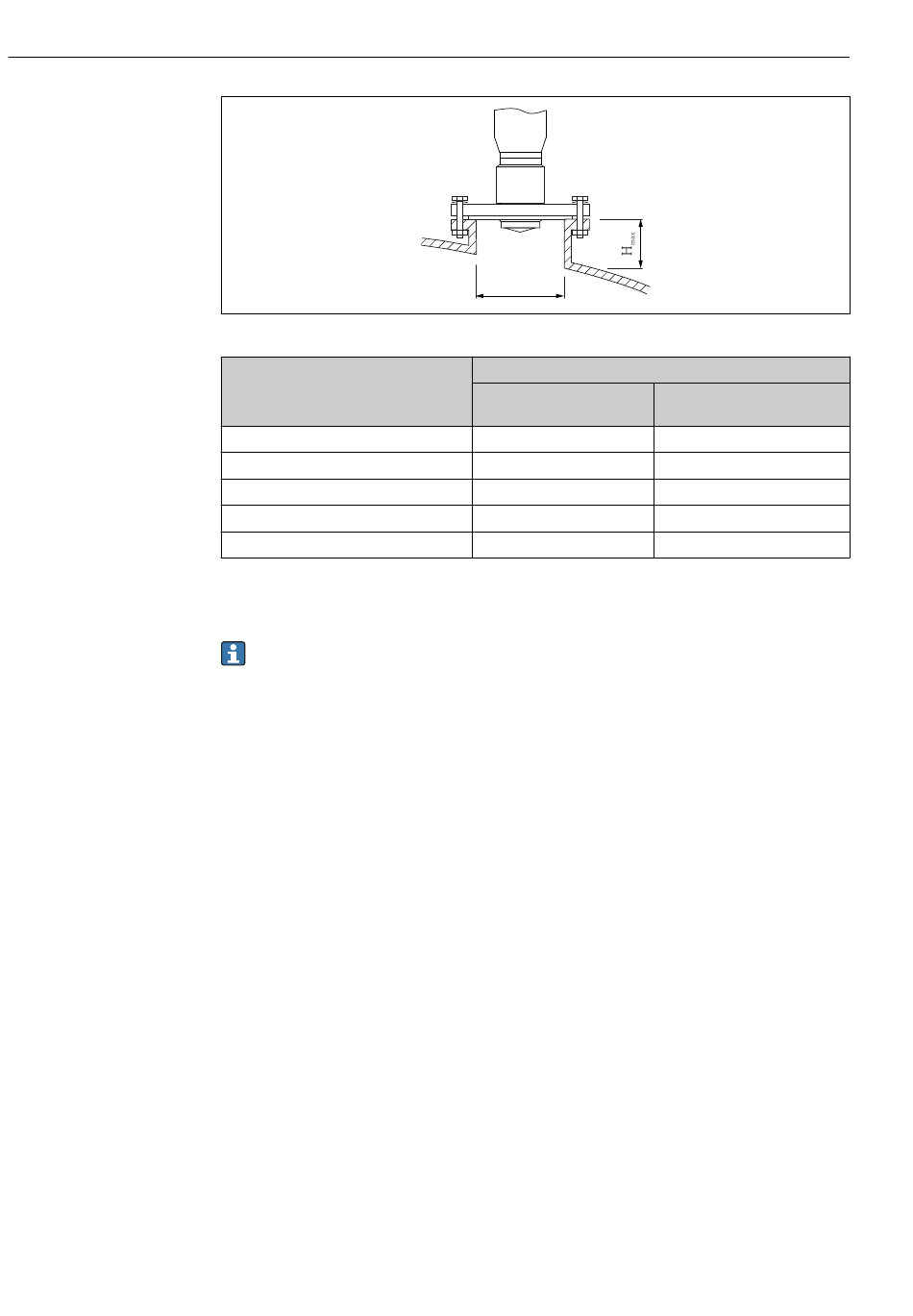

Diamètre du piquage (ØD)
40 ... 50 mm (1,6 ... 2 in)
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥150 mm (6 in)
1) Dans le cas de piquages plus longs, il faut s' a ttendre à une performance de mesure réduite.
2) Caractéristique 070 dns la structure du produit
Tenir compte des points suivants si l' a ntenne ne dépasse pas du piquage :
• L' e xtrémité du piquage doit être lisse et ébavurée. Si possible, les bords du piquage
doivent être arrondis.
• Il faut réaliser une suppression des échos parasites.
• Pour des applications avec piquages plus hauts que ceux mentionnés dans le
tableau, contactez Endress+Hauser.
6.2.3 Informations sur les raccords filetés
• Visser uniquement le capteur au niveau de l' é crou hexagonal (6 pans).
• Outil : clé à molette 36 mm (capteur 3/4") ;
clé à molette 55 mm (capteur 1 1/2")
• Couple de serrage admissible max. : 50 Nm (36 lbf ft)
6.3

Installation : FMR62 - antenne affleurante

6.3.1

Orientation radiale de l'antenne

En raison de la caractéristique directionnelle, l' o rientation radiale de l' a ntenne n' e st pas
nécessaire.
øD
Longueur maximale du piquage (H
2)
Antenne GE :
20mm / 2"
200 mm (8 in)
300 mm (12 in)
450 mm (18 in)
550 mm (22 in)
850 mm (34 in)
Micropilot FMR62 HART
A0032208
1)
)
max
2)
Antenne GF :
40mm / 1-1/2"
400 mm (16 in)
550 mm (22 in)
850 mm (34 in)
1 050 mm (42 in)
1 600 mm (64 in)
