6 Communication

Un port USB et un port RS-232 sont disponibles
pour permettre la communication entre l'ASC
et un ordinateur/un poste distant. Un seul port
de communication peut être actif à la fois
et la priorité est donnée au port USB.
Une fois le câble de communication installé, le lo-
giciel de gestion de l'alimentation peut échanger
des informations avec l'ASC. Le logiciel recueille
des informations auprès de l'ASC et indique l'état
de l'appareil, la qualité d'alimentation du secteur
et l'autonomie de la batterie des unités.
—

6 1 Port RS-232

—
L'ASC dispose d'un port RS-232 pour la surveil-

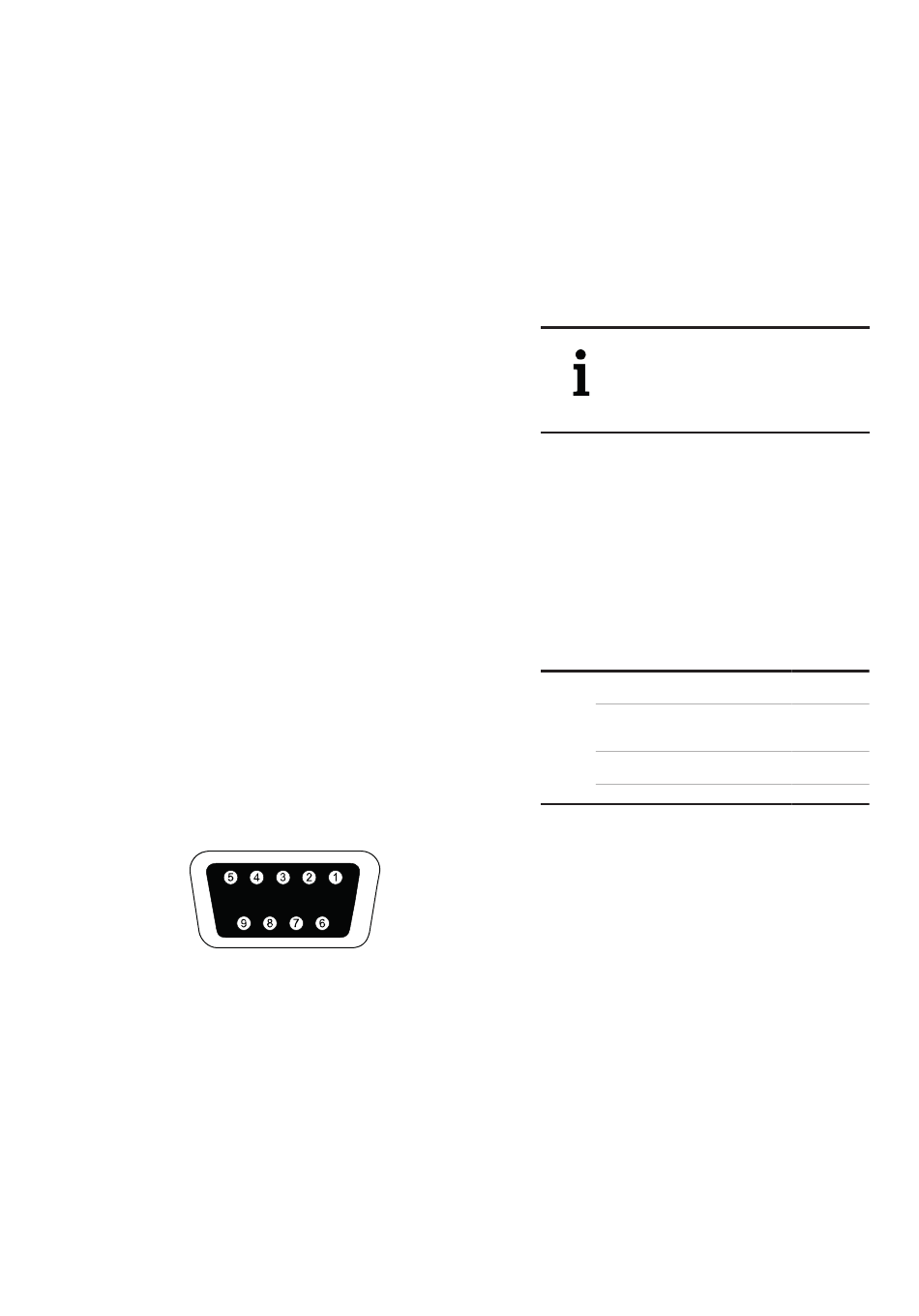

6.1-1 :
lance, la commande de l'ASC et les mises à jour
Port de communication
RS-232 (connecteur DB-9)
du firmware. Pour établir une communication
entre l'ASC et un ordinateur, branchez une extré-
mité du câble de communication série sur
le port RS-232 de l'ASC et l'autre extrémité
sur le port RS-232 d'un ordinateur.
Les broches de câble du port de communication
RS-232 sont décrites dans la Figure 6.1-1
et le Tableau 7.
—
6.1-1
En cas de panne de courant et d'arrêt prévu de
l'ASC en raison de faibles autonomies de batterie,
le système de surveillance peut enregistrer
les données de charge et enclencher l'arrêt
de l'équipement connecté à l'ASC.
LES LONGUEURS DE CÂBLES NE DOIVENT
PAS DÉPASSER 10 M
VEILLER À POSER LES CÂBLES DE COMMU-
NICATION SÉPAMENT DES CÂBLES
REMARQUE
CA ET CC D'ALIMENTATION SECTEUR
—
Tableau 7 : Affectation des broches
du port de communication
Nom du
BROCHE Fonction
signal
Transmission
2 TxD à un périphérique
externe
Réception d'un péri-
3 RxD
phérique externe
5
GND Signal commun
Direction
depuis l'ASC
Sortie
Entrée
--
