4 F O N C T I O N N E M E N T
4 1 2
—

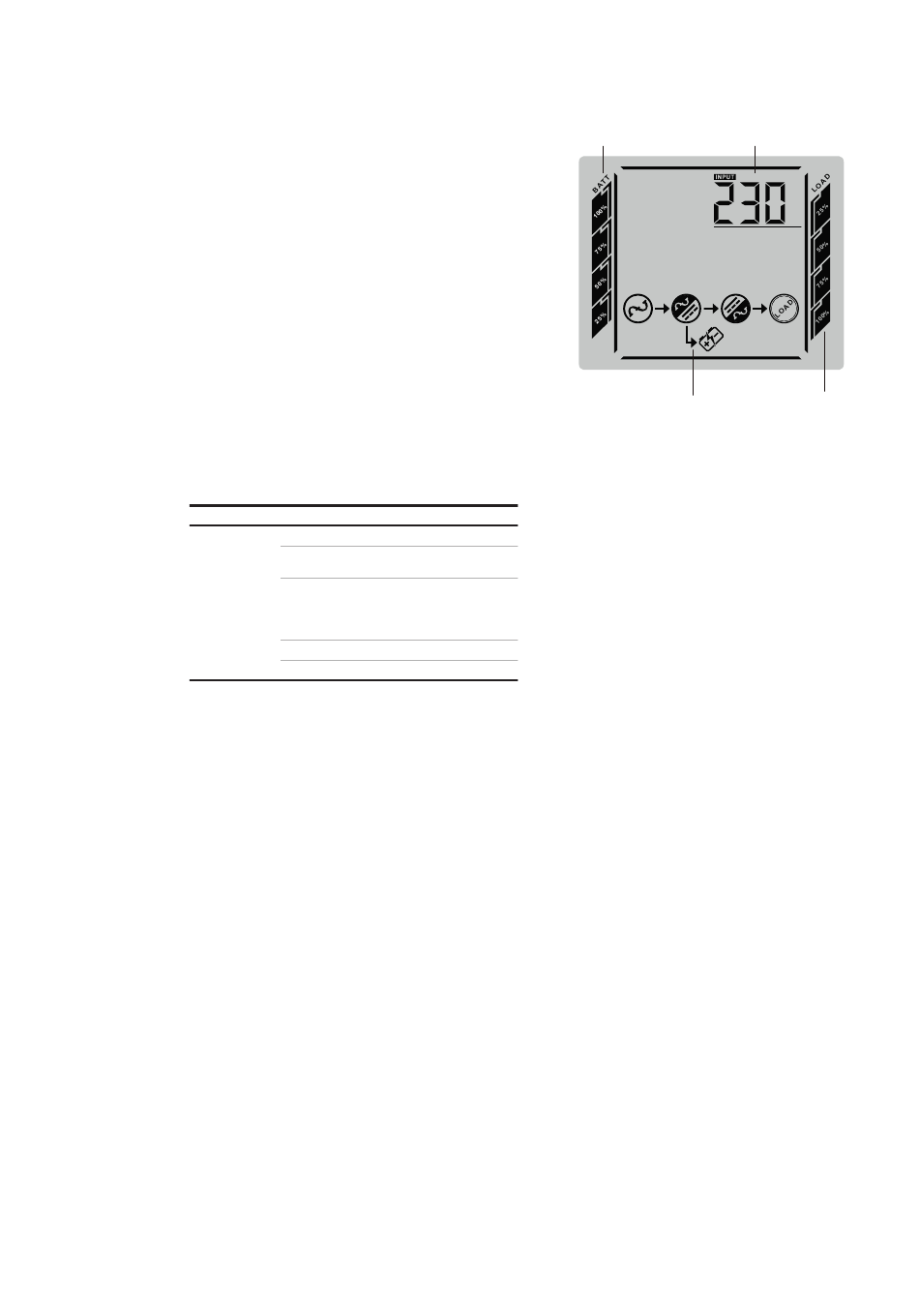

4.1.2-1 :
L'écran LCD présente un aperçu de l'état de l'ASC.
L'écran LCD par défaut
- Entrée
- Sortie
- Batterie
- Charger les paramètres
- Mode de fonctionnement
- Fréquence
- Présence Bypass.
Le rétroéclairage de l'écran LCD s'estompe auto-
matiquement après deux minutes d'inactivité
(sauf en cas de défaillance de l'ASC). Appuyez sur
n'importe quel bouton pour réactiver l'écran.
Un avertisseur sonore signale l'état de l'ASC.
Le tableau 3 répertorie la signification des états
de l'avertisseur sonore.
—
Tableau 3 : Définition des alarmes
État ASC
Défaut actif
Avertissement
actif
Batterie
Bypass
Surcharge
Lors de la mise sous tension, l'écran LCD affiche
l'état de l'ASC. L'ASC revient également sur cet
écran par défaut lorsqu'aucun bouton n'est
actionné au bout de 15 minutes.
L'écran d'état affiche les informations suivantes :
• Récapitulatif de l'état, y compris mode de
fonctionnement et informations de charge
• État d'alarme, le cas échéant (y compris
informations de défaut et d'avertissement)
• État de la batterie et du chargeur (y compris
tension de la batterie, niveau de charge
et état du chargeur)
• Informations sur l'exécution actuelle
Écran LCD
État Avertisseur sonore
Continu
Bip toutes les secondes
ASC sur batterie : Bip toutes
les 4 secondes
Batterie faible : L'avertisseur sonore
retentit toutes les secondes
Bip toutes les 10 minutes
Bip deux fois par seconde
État de la
batterie Informations Entrée/Sortie
État de fonctionnement
—
4.1.2-1
Pour plus d'informations sur l'utilisation de
l'écran LCD, reportez-vous au Chapitre 4.6 et 4.7.
17
VAC
État Charge/
Équipement
