Montage et installation
5.11
Retrait de la vis de mise à la terre du filtre CEM interne
●
Étape 1 : Couper puis retirer la zone en U portant la lettre A sur la figure
ci-dessous.
●
Étape 2 : Retirer la vis portant la lettre B sur la figure ci-dessous.

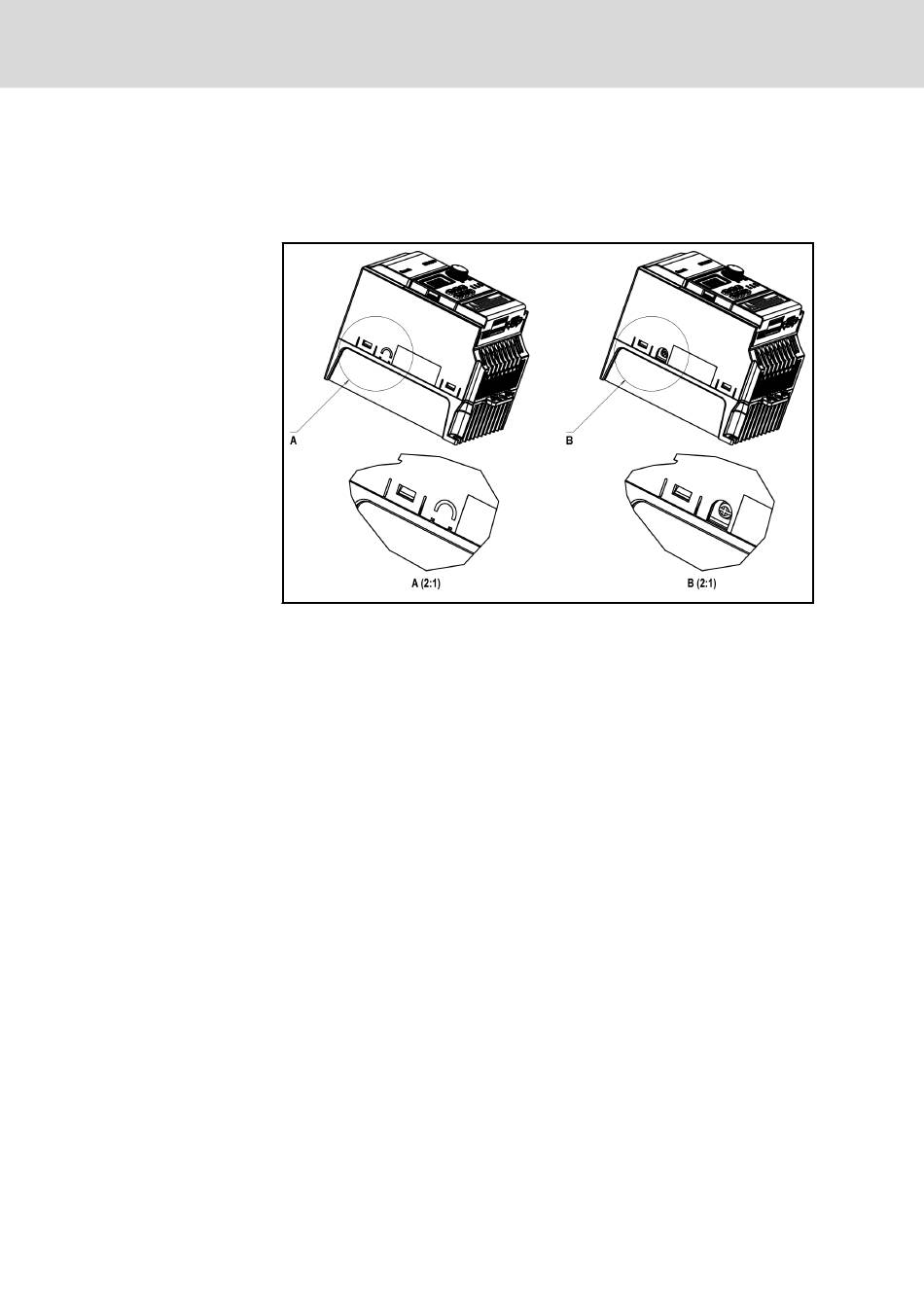

Fig.5-15:
Emplacement de la vis de mise à la terre du filtre CEM interne
