Raccordement électrique
58
7.1.3

Connecteurs d'appareil

Pour les versions avec connecteur d' a ppareil (M12 ou 7/8"), il n' e st pas nécessaire
d' o uvrir le boîtier pour raccorder le câble de signal.

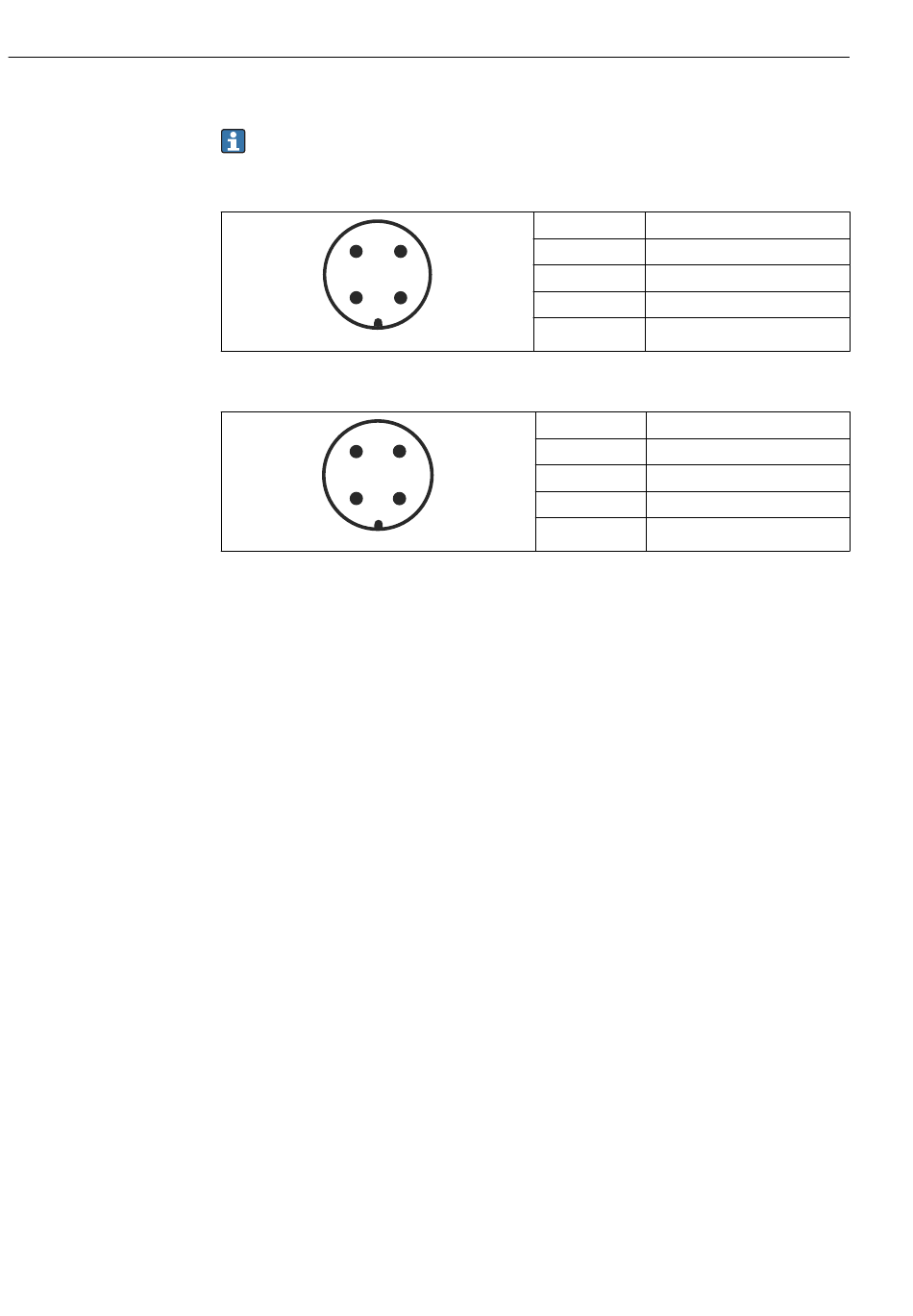

Occupation des bornes pour le connecteur M12
4 3
1 2
Occupation des bornes pour le connecteur 7/8"
1 3
2 4
Levelflex FMP51, FMP52, FMP54 FOUNDATION Fieldbus
Borne
1
2
3
4
A0011175
Borne
1
2
3
4
A0011176
Signification
Signal +
Non affecté
Signal -
Terre
Signification
Signal -
Signal +
Non affecté
Blindage
