Montage
24
6.1.2 Montage dans un espace réduit

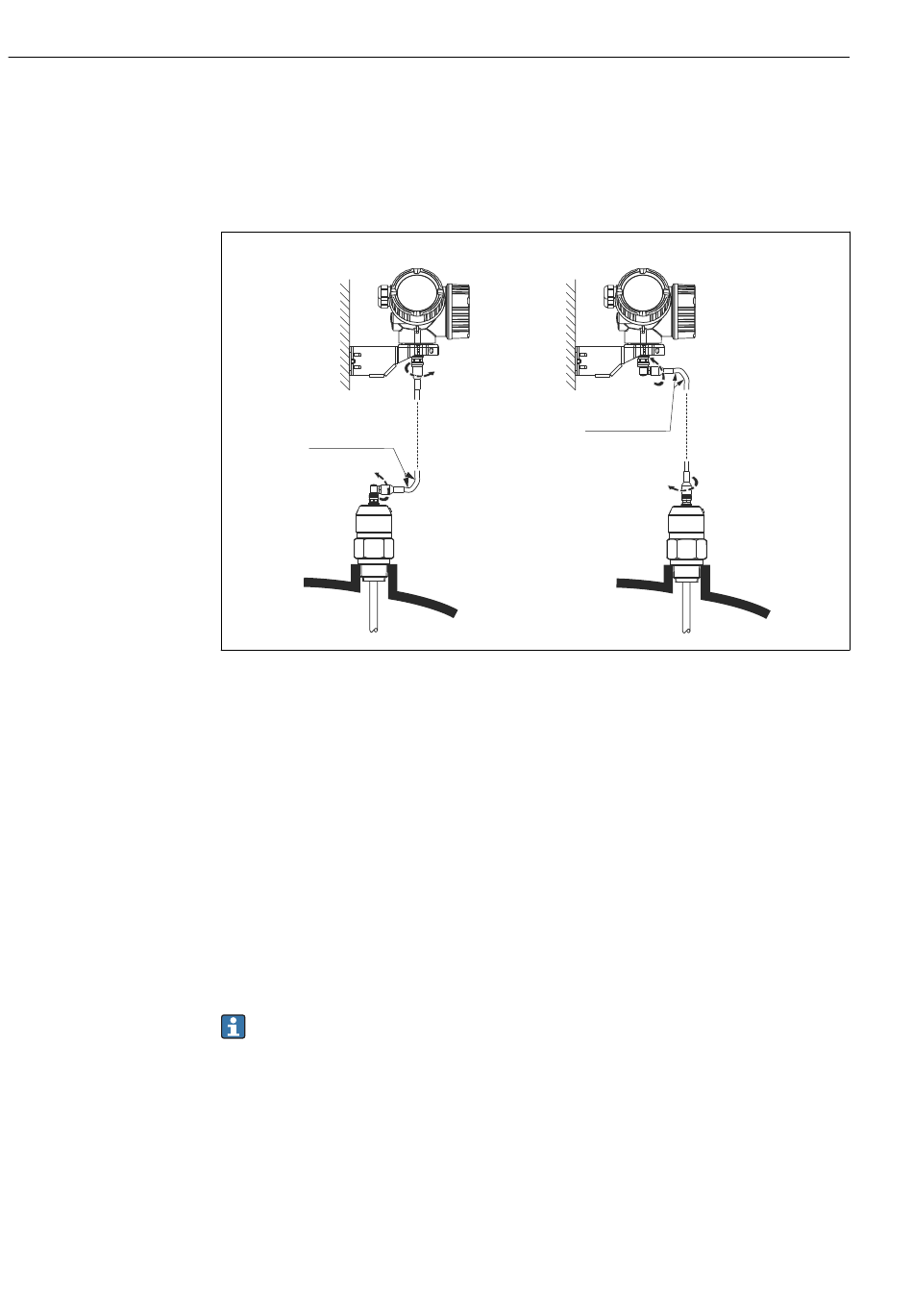

Montage avec sonde déportée
La version avec sonde déportée est appropriée pour les espaces de montage réduits. Dans
ce cas, le boîtier de l' é lectronique est monté séparément de la sonde.
A
r = 100 (4)
min
6 Nm
(4.42 lbf ft)
A Connecteur coudé sur la sonde
B Connecteur coudé sur le boîtier de l' é lectronique
C Longueur du câble de raccordement selon la commande
• Structure du produit, caractéristique 600 "Construction de la sonde" :
– Option MB "Capteur déporté, câble 3 m"
– Option MC "Capteur déporté, câble 6 m"
– Option MD "Capteur déporté, câble 9 m"
• Pour ces versions, le câble de raccordement est compris dans la livraison.
Rayon de courbure minimal : 100 mm (4 inch)
• Pour ces versions, le support de montage pour le boîtier de l' é lectronique est compris
dans la livraison. Possibilités de montage :
– Montage mural
– Montage sur mât ; diamètre : 42 à 60 mm (1-1/4 à 2 inch)
• Le câble de raccordement est équipé d' u n connecteur droit et d' u n connecteur coudé à
90°. Selon les conditions du site, le connecteur coudé peut être raccordé à la sonde ou au
boîtier de l' é lectronique.
La sonde, l' é lectronique et le câble de raccordement sont ajustés pour correspondre les
uns aux autres et sont identifiés par un numéro de série commun. Seuls des
composants ayant le même numéro de série peuvent être raccordés entre eux.
Levelflex FMP51, FMP52, FMP54 FOUNDATION Fieldbus
B
6 Nm
(4.42 lbf ft)
(4.42 lbf ft)
r
min
C
6 Nm
= 100 (4)
C
6 Nm
(4.42 lbf ft)
